Nouzové a pomocné mosty společnosti Janson Bridging, Nizozemsko

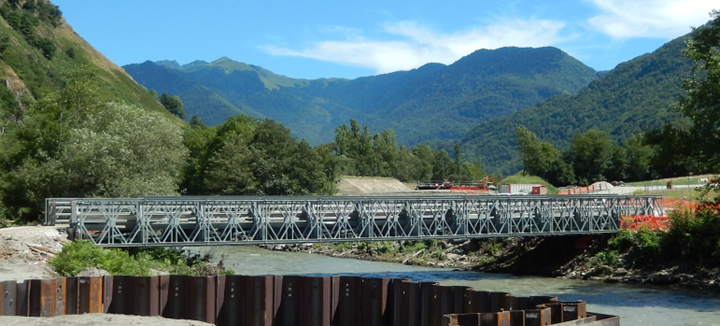

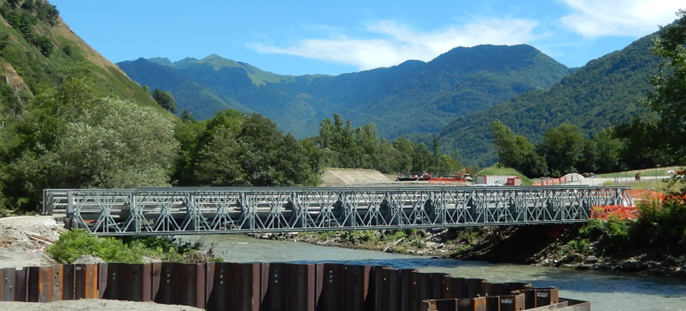

Společnost Janson Bridging z Hanku v Nizozemsku vyrábí dočasné, nouzové i stálé mosty pro civilní, průmyslové nebo vojenské využití.

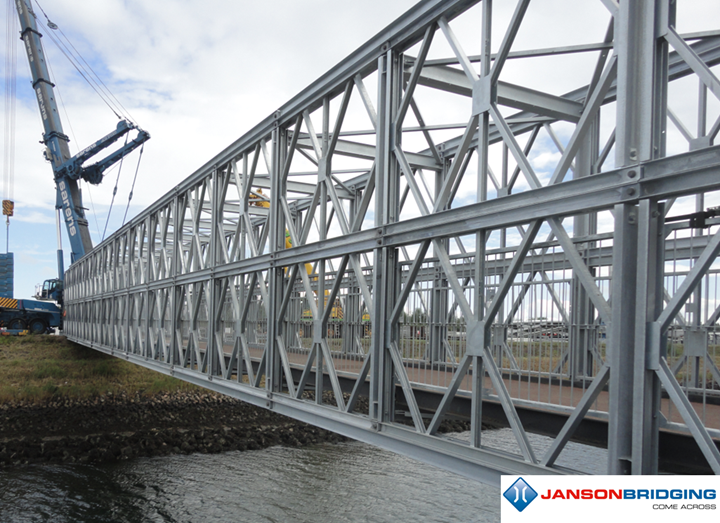

Všechny tyto mosty se skládají ze 2 až 40 modulů, které lze spojovat pomocí vazeb.

Moduly jsou prvky s danou délkou, které lze spojovat pomocí vazebních prvků. Inženýr tak může nastavit rozpětí, výšku i šířku mostu spojováním prvků dohromady.

Tyto mosty musí splňovat různé národní normy, především Eurokód a americké normy (AASHTO).

Interní inženýrské oddělení firmy Janson Bridging počítá každý most jednotlivě, s rozpětím od 2 do 40 prvků, a proto může být objem práce značný, počítají-li se průhyby, reakce a napětí.

Firma Janson Bridging se tak v roce 2012 rozhodla optimalizovat výpočetní proces automatizováním tvorby modelů v programech RFEM a CAD. Cílem bylo generovat, počítat, navrhovat a posuzovat mosty automaticky.

Automatické generování s rozhraním RF-COM

Dnes Janson Bridging generuje své mosty typu JSK, Bailey a JPB automaticky za použití rozhraní RF‑COM.

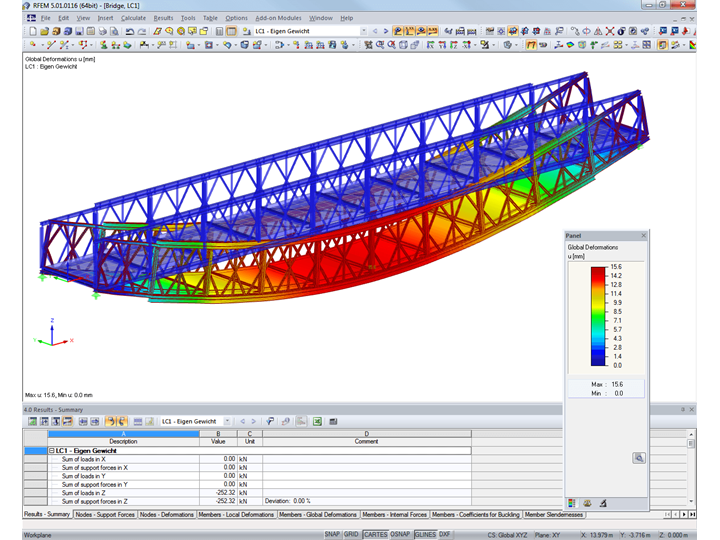

Modely obsahují pruty a/nebo plochy, používají taková zadání jako nelineární ztužení, tlakové prvky a ortotropii.

Navíc je firma Janson Bridging schopna generovat tzv. Tandem System (LM) probíhající podél rozpětí mostu. Reakce a vnitřní síly se automaticky ukládají na patřičných stranách tabulek, a tak se značně snižuje objem práce pro inženýry. Při použití automatizovaných nástrojů může inženýr spočítat reakce během několika minut.

Statický výpočet Janson Bridging
Hank, Nizozemsko
www.jansonbridging.com


Specifikace projektu

Údaje o modelu

Počet uzlů 1060
Počet linií 572
Počet prutů 552
Počet ploch 10
Počet zatěžovacích stavů 15
Počet kombinací zatížení 11
Počet kombinací výsledků 2
Celková hmotnost 25,232 t
Rozměry (metrické) 30,816 x 3,820 x 2,510 m
Rozměry (imperiální) 101.1 x 12.53 x 8.23 feet
Verze programu 5.01.01
