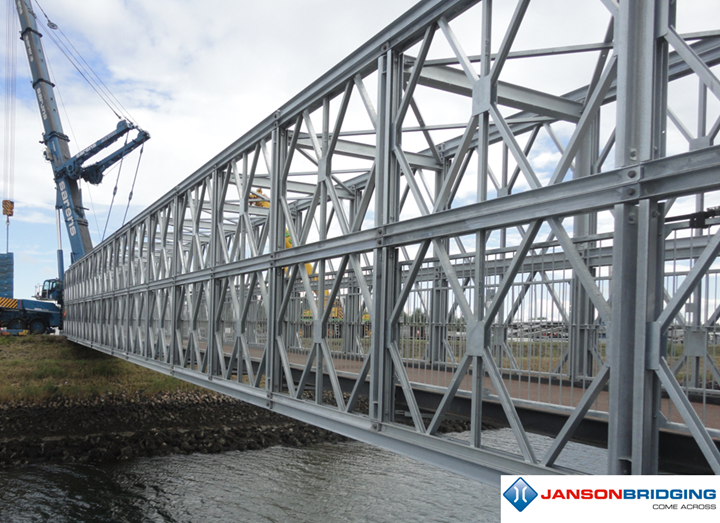

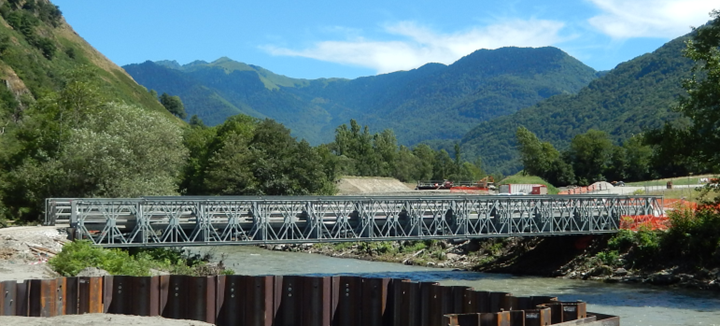

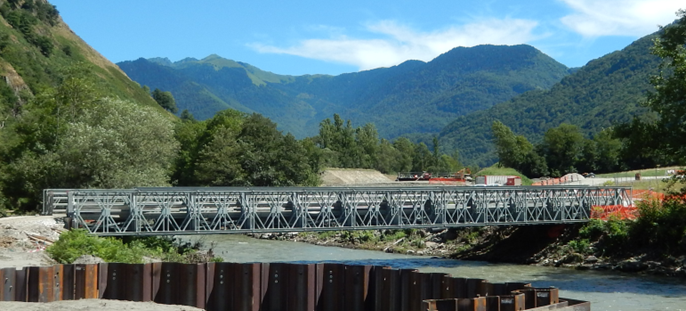

Ponti temporanei della Janson Bridging

L'azienda olandese Janson Bridging che ha sede a Hank, produce ponti per uso civile, industriale e militare, ma anche temporanei o di emergenza.

Tutti questi ponti sono costituiti da moduli con campate che vanno da 2 a 40 elementi che possono essere uniti utilizzando giunti.

I moduli sono elementi con una lunghezza limitata che possono essere uniti tramite giunti. Così l'ingegnere progettista può stabilire la campata, la profondità e la larghezza del ponte aggiungendo ed assemblando gli elementi.

Questi ponti devono soddisfare i vari codici nazionali, essendo principalmente l'Eurocodice e la normativa americana (AASHTO).

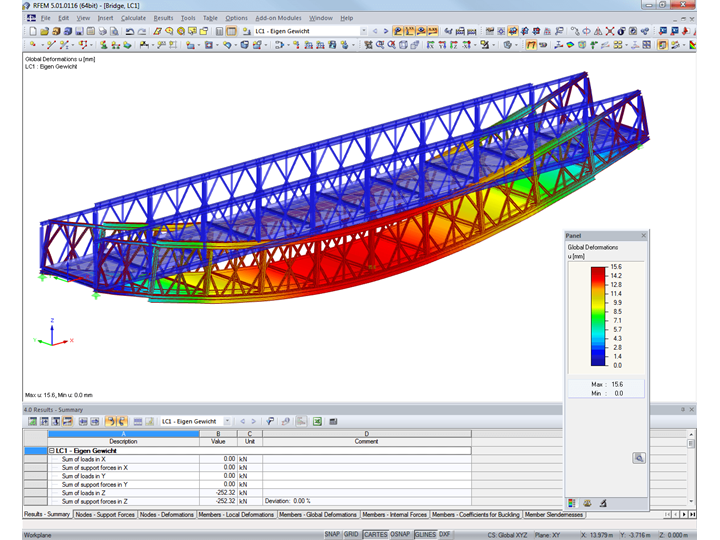

Poiché il dipartimento di ingegneria interno di Janson Bridging calcola ogni singolo ponte separatamente, con campate da 2 a 40 elementi, la quantità di lavoro può essere considerevole per calcolare le inflessioni, le forze di reazione e le tensioni.

Quindi, Janson Bridging ha deciso di ottimizzare il suo processo di ingegneria, automatizzando la creazione di modelli di ponti RFEM e CAD nel 2012. L'obiettivo era generare, calcolare, progettare e verificare automaticamente il ponte.

Generazione automatica con interfaccia RF-COM

Oggi, utilizzando l'interfaccia RF-COM, Janson genera automaticamente i propri tipi di ponti JSK, Bailey e JPB.

I modelli di analisi sono costituiti da aste e/o superfici, che utilizzano componenti come controventi non lineari, aste solo di compressione e ortotropia.

Inoltre, Janson è in grado di generare un cosiddetto sistema tandem (LM) che corre lungo la campata del ponte. La reazione e le forze interne sono automaticamente memorizzate nelle pagine corrette del foglio di calcolo, riducendo notevolmente la quantità di lavoro per l'ingegnere. Utilizzando gli strumenti di automatizzazione, l'ingegnere può calcolare le forze di reazione in pochi minuti.

Statica e costruzione Janson Bridging
Hank, Netherlands
www.jansonbridging.com


Specifiche del progetto

Dati modello

Numero di nodi 1060
Numero di linee 572
Numero di aste 552
Numero di superfici 10
Numero di casi di carico 15
Nr. di combinazioni di carico 11
Nr. di combinazioni di risultati 2
Peso totale 25,232 t
Dimensioni (metriche) 30.816 x 3.820 x 2.510 m
Dimensioni (imperiali) 101.1 x 12.53 x 8.23 feet
Versione del programma 5.01.01
