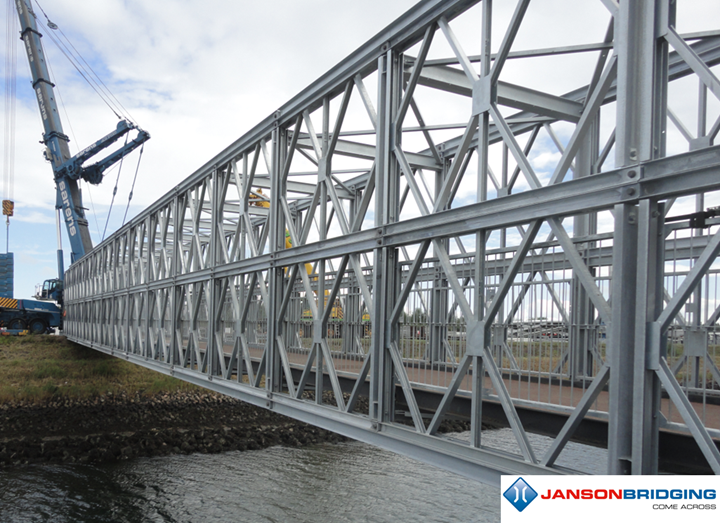

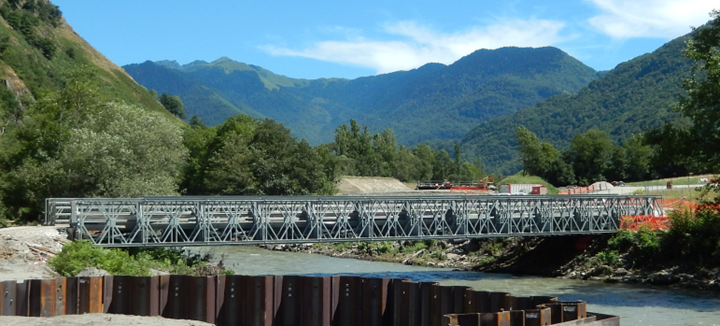

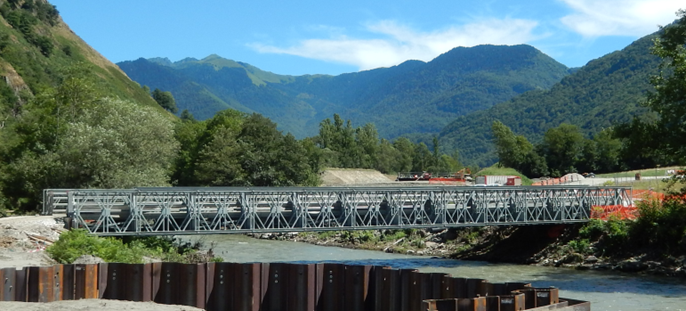

Les modules d'un pont sont des éléments de longueur limitée qui peuvent être assemblés les uns aux autres. L'ingénieur peut ainsi définir la portée, la hauteur et la largeur du pont en ajoutant des éléments.
Les ponts doivent être conformes à différentes normes nationales, principalement l'Eurocode et la norme américaine (AASHTO).

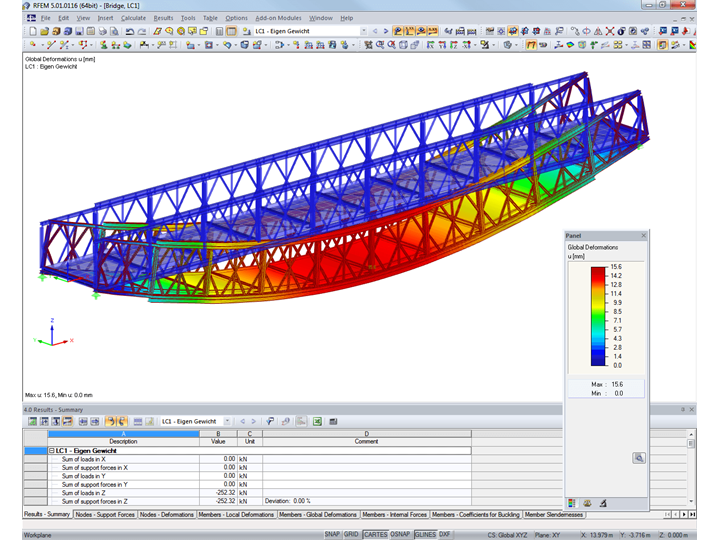

Le calcul des déformations, des forces de réaction et des contraintes nécessite parfois un travail considérable car le département d'ingénierie de la société Janson Bridging calcule chaque pont avec des travées constituées de 2 à 40 éléments.
Il a donc été décidé en 2012 d'optimiser les procédures techniques en automatisant la création de modèles de ponts RFEM et de CAO. L'objectif était de générer, calculer et vérifier automatiquement ce pont.
Génération automatique avec l'interface RF-COM
La société Janson Bridging génère désormais ses modèles de ponts JSK, Bailey et JPB automatiquement via l'interface RF-COM.
Les modèles de calcul sont composés de barres et/ou de surfaces. Des composants tels que des contreventements non linéaires, des barres de compression et des éléments orthotropes sont utilisés.
Les ingénieurs de la société peuvent en outre générer un « Tandem System (LM) » le long du pont. Les forces de réaction et les efforts internes sont automatiquement enregistrés dans les pages correspondantes de la note de calcul, ce qui réduit considérablement la charge de travail des ingénieurs. Ils peuvent en effet calculer de tels paramètres en quelques minutes à l'aide des outils d'automatisation.
| Calcul de structure | Janson Bridging Hank, Pays-Bas www.jansonbridging.com |
