钢结构桥梁,荷兰

客户项目

This article was translated by Google Translator

View original text

结构设计 Janson Bridging
Hank, Netherlands
www.jansonbridging.com

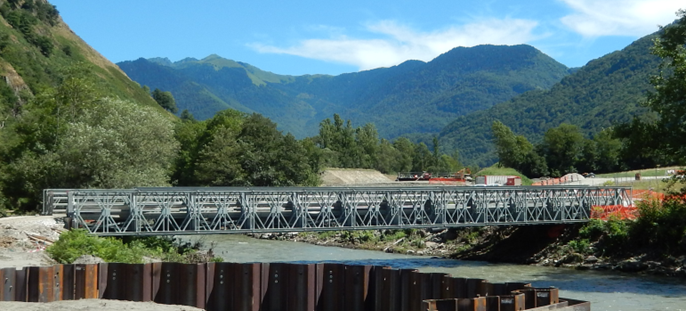

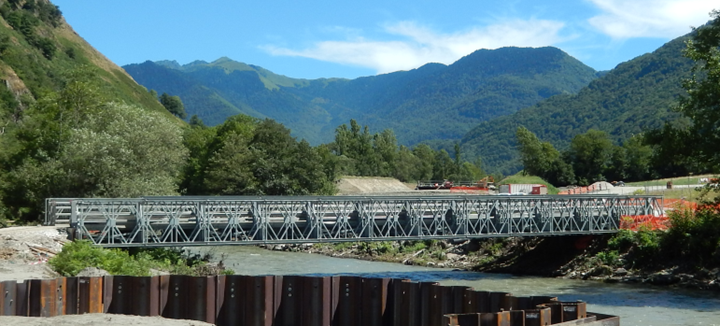

以下数据属于下面所示的桥梁。

长度:〜31 m |宽度:〜4 m |高度:〜3 m |重量:〜25 t
节点数:1,060 |杆件:552 |材料:3 |截面:7

荷兰 Janson Bridging 是一家国际化的生产临时性、紧急用途桥梁结构,以及用于永久性的民用和工业建筑桥梁、军用桥梁的生产企业。 所有这些由多种类型组成的桥梁都基于模块化的概念,可以很容易地根据客户的需求进行调整。

这些模块是有限长度的构件,可以通过联轴器连接。 因此,桥梁工程师可以通过计算单元的总和来确定桥梁的跨度,深度和宽度。

桥梁必须满足许多国家标准,主要是欧洲规范和美国规范(AASHTO)。

由于Janson Bridging的内部工程部门分别计算桥的跨度为2到40个单元,因此计算挠度,反作用力和应力的工作量非常大。

因此,Janson Bridging 2012决定通过自动创建RFEM和CAD桥梁模型来优化工艺流程。 目的是自动生成,计算,设计和检查桥梁。

通过RF ‑ COM接口自动生成

使用RF-COM接口,Janson Bridging可以自动生成JSK,JPB和Bailey桥梁类型。

计算模型由杆件和/或面组成,其中包括非线性加劲肋组件,受压杆件和正交各向异性。

此外,Janson Bridging可以生成沿桥梁跨度延伸的所谓的串联系统(LM)。 反作用力和内力会自动保存在工作表的正确页面中,从而大大减轻了工程师的工作量。 使用自动化工具,工程师可以在几分钟内计算反作用力。
