Mosty tymczasowe - Janson Bridging, Holandia

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Statyka i konstrukcja Janson Bridging
Hank, Holandia
www.jansonbridging.com

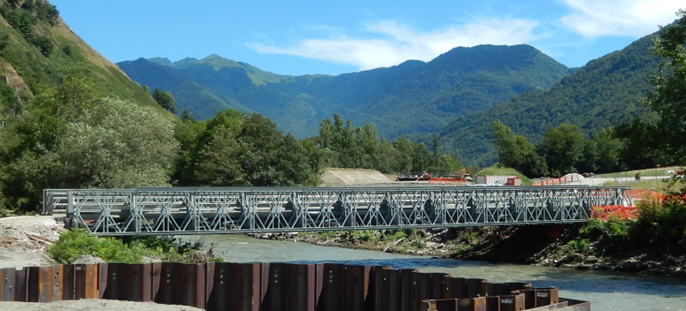

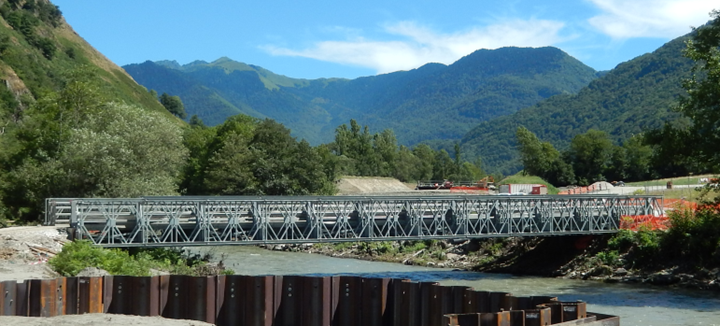

Poniższe dane należą do mostka pokazanego poniżej.

Długość: ~ 31 m | Szerokość: ~ 4 m | Wysokość: ~ 3 m | Waga: ~ 25 t
Liczba węzłów: 1 060 | Członkowie: 552 | Materiały: 3 | Przekroje: 7

Firma Janson Bridging w Hank, w Holandii, wykonuje i projektuje tymczasowe i stałe mosty dla budownictwa przemysłowego, militarnego i miejskiego. Wszystkie te pomosty - składające się z kilku typów - oparte są na modułowych koncepcjach, które można łatwo dostosować do życzeń klienta.

Moduły reprezentują elementy o ograniczonej długości, które można łączyć za pomocą sprzęgieł. W ten sposób inżynier mostu może określić rozpiętość, głębokość i szerokość mostu poprzez zsumowanie elementów.

Mosty muszą spełniać wiele norm krajowych, głównie Eurokodu i normy amerykańskiej (AASHTO).

Ponieważ wewnętrzny dział inżynierii firmy Janson Bridging oblicza każdy most osobno z rozpiętością mostu od 2 do 40 elementów, prace związane z obliczeniem ugięć, sił reakcji i naprężeń mogą być znaczne.

Dlatego Janson Bridging 2012 postanowił zoptymalizować proces techniczny poprzez zautomatyzowanie tworzenia modeli mostów RFEM i CAD. Celem było automatyczne wygenerowanie, obliczenie, zaprojektowanie i sprawdzenie mostu.

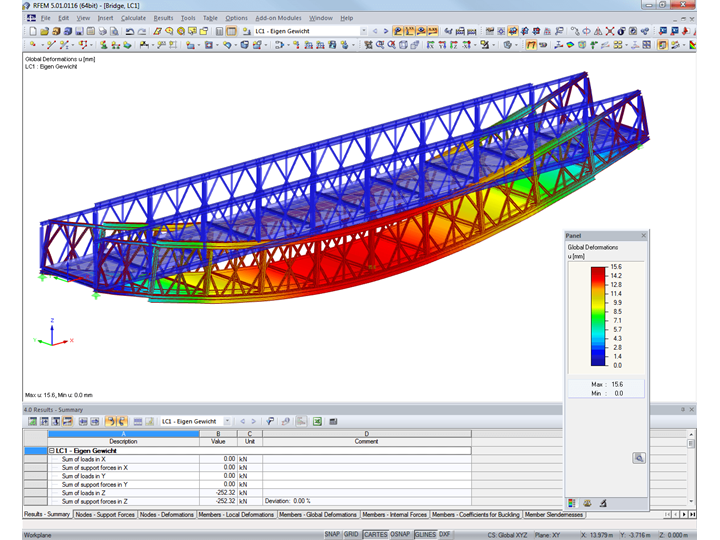

Automatyczne generowanie z interfejsem RF - COM

Dzięki interfejsowi RF-COM Janson Bridging automatycznie generuje obecnie typy mostów JSK, JPB i Bailey.

Modele obliczeniowe składają się z prętów i/lub powierzchni wykorzystujących komponenty, takie jak nieliniowy zespół usztywniający, pręty ściskane i ortotropia.

Ponadto Janson Bridging jest w stanie wygenerować tak zwany system tandemowy (LM), który działa wzdłuż przęsła mostu. Siły reakcji i siły wewnętrzne są automatycznie zapisywane na odpowiednich stronach arkusza roboczego, co znacznie zmniejsza obciążenie inżyniera. Za pomocą narzędzi do automatyzacji inżynier może obliczyć siły reakcji w zaledwie kilka minut.
