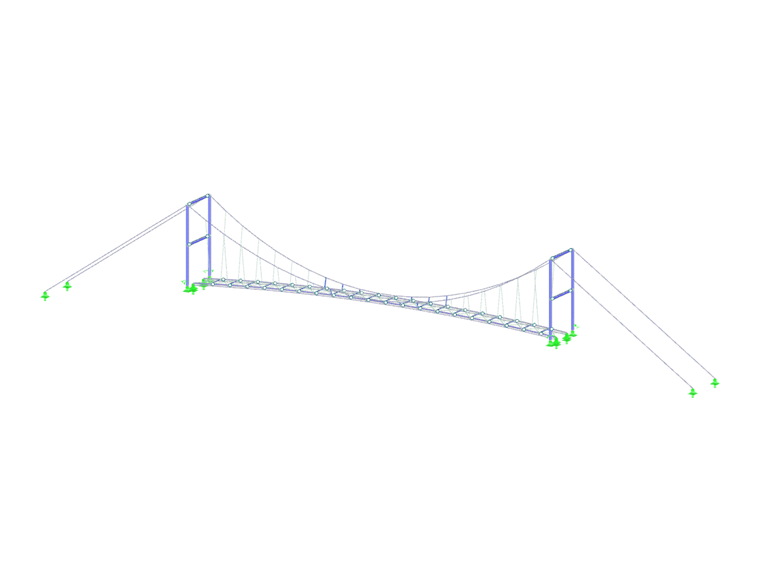

Ponte suspensa em Pitigala, Sri Lanka

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

12 de janeiro de 2014

000747

Sri Lanka

RSTAB

Estruturas de aço

Pontes

Planeamento estrutural Engineers Without Borders
Karlsruhe Institute of Technology e.V., Alemanha
www.ewb-karlsruhe.de

Em 2013 foi realizado um projeto muito especial em Pitalga, no Sri Lanka. Trata-se de uma ponte que foi calculada e construída por 30 estudantes, que pertencem pertencentes a um grupo de universidade alemão chamado "Engineers Without Borders - Karlsruhe Institute of Technology". Este grupo está a implementar vários projetos de desenvolvimento em sete países diferentes.

Com uma extensão de 30 m, a ponte atravessa o rio Bentara. Tanto soldados como aldeões apoiaram os estudantes alemães durante a fase de construção de catorze semanas.

Joachim Gauck, presidente da Alemanha, disse: “Com o seu grande valor prático e o seu design de sucesso, a ponte em Pitigala é um sinal duradouro do compromisso que é capaz de unir as pessoas.”

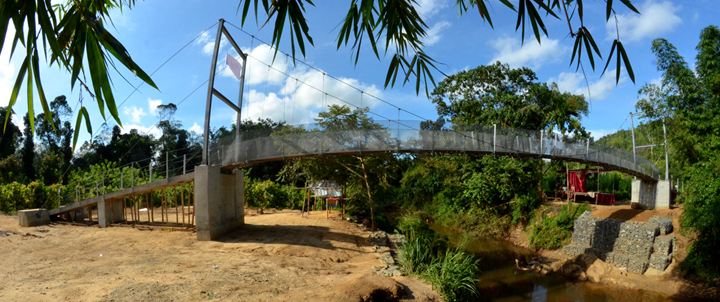

Construção de ponte

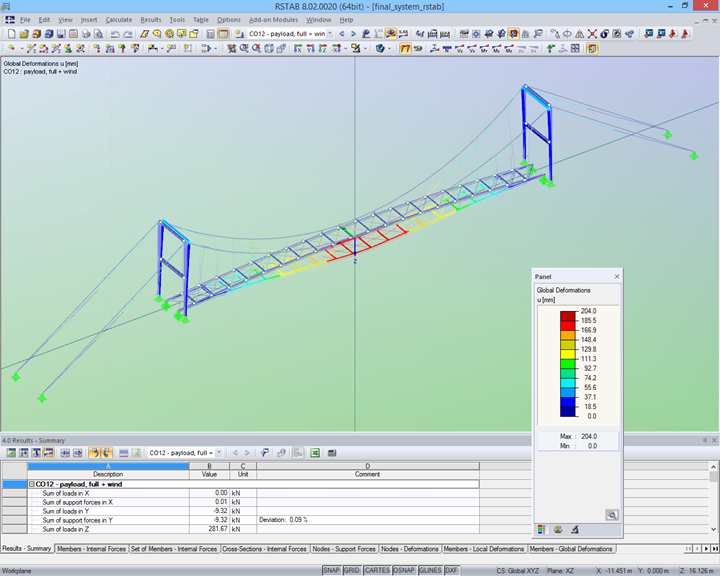

Os futuros engenheiros civis projetaram a ponte de suspensão protendida de forma que seja fácil de construir e também flexível. Afinal, a estrutura deve ser construída sem equipamentos pesados de construção por artesãos amadores que tenham, no máximo, pouca experiência no local. Além disso, era necessário que a ponte fosse reproduzível para outros projetos.

Os postes de aço de seis metros de altura foram liberados na base e posteriormente fixados. Os postes foram montados por meio de talhas de corrente e um guindaste de bambu.

A área de passeio da ponte é composta por 21 segmentos idênticos. As vigas longitudinais, bem como as vigas transversais, são constituídas por ferros angulares que estão ligados com ligações de parafusos simples. Para o revestimento do piso foram utilizadas tábuas.

Toda a estrutura da passarela tem uma espessura de apenas alguns centímetros. Assim, a superfície de contato da ponte é bastante pequena no caso de uma monção. A área de passeio é curvada para cima e encaixa-se de forma inteligente na paisagem.

Durante os trabalhos de construção, os estudantes assumiram o papel de trabalhadores da construção, professores, gestores de obra, controladores, médicos, tecnólogos em betão, engenheiros geotécnicos, desenhistas de arquitetura, gestores de projetos, mecânicos e psicólogos.

Para a construção da ponte, um total de 70 toneladas de concreto, 6 toneladas de aço e 42 metros cúbicos de rochas de gabião foram transportadas, preparadas e montadas com mão de obra pura.
