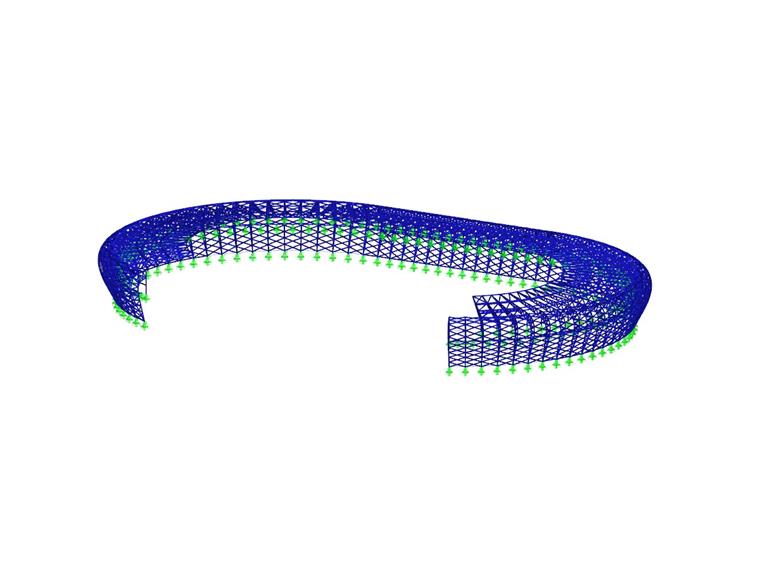

Novo estádio multiúsos de Uyo, Nigéria

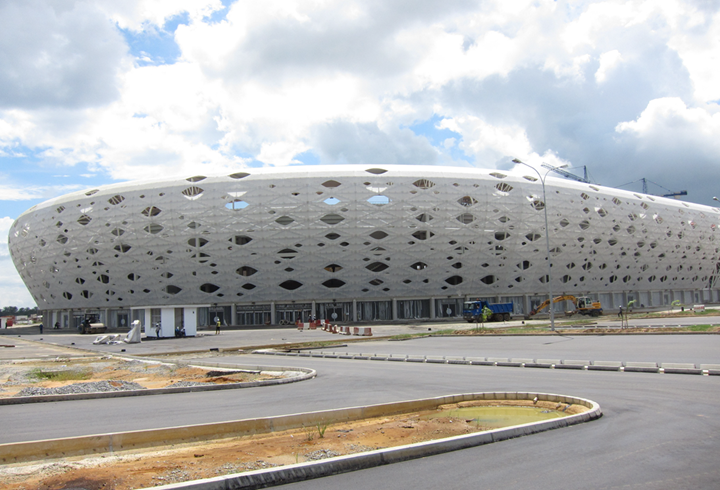

Vista exterior do estádio durante a construção (© formTL)

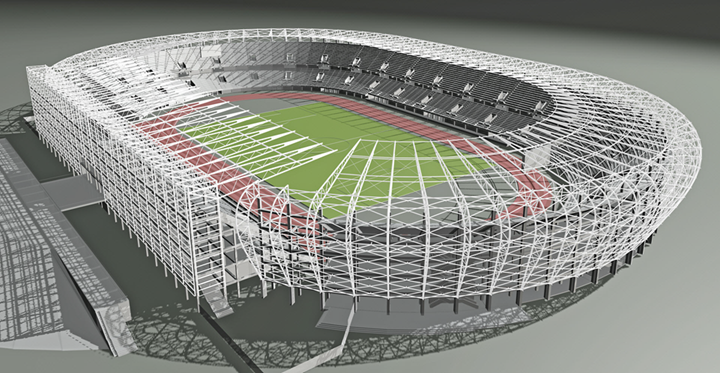

Modelo do estádio (© formTL)

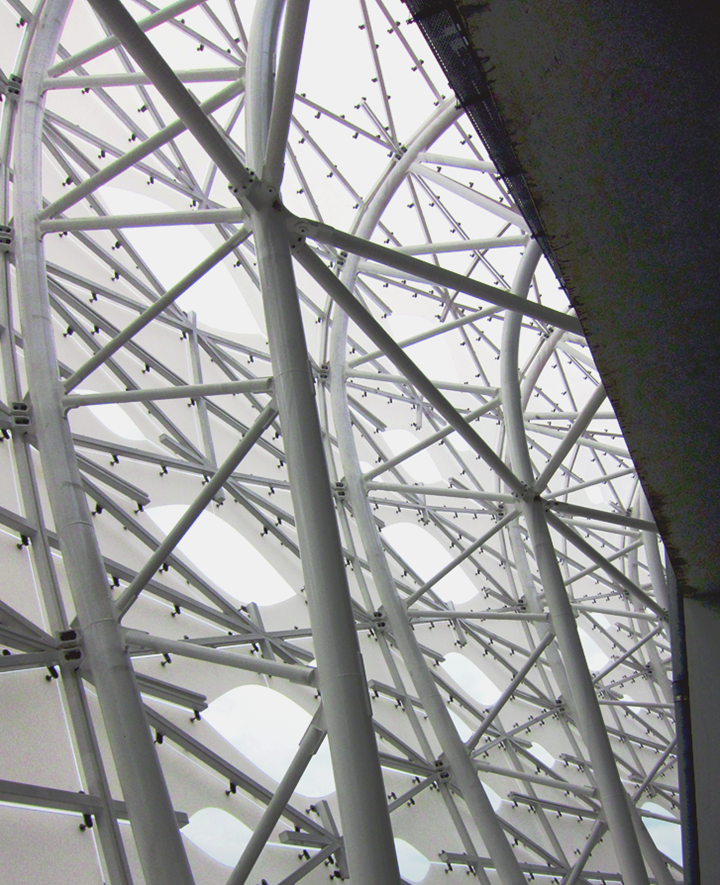

Estrutura de apoio em aço da fachada (© formTL)
Projeto de cliente da Dlubal
| Planeamento estrutural |
formTL ingenieure für Tragwerk und Leichtbau GmbH Radolfzell, Alemanha www.form-TL.de |
| Construção |
Empreiteiro geral Julius Berger Services Nigeria Ltd. Warri, Nigéria www.julius-berger.com Planeamento de construção maciça Julius Berger International GmbH Wiesbaden, Alemanha www.julius-berger-int.com Construtores de aço Bilfinger MCE GmbH Linz, Áustria www.mce.bilfinger.com |
| Arquiteto |
ASS Planungs GmbH - Freie Architekten Estugarda, Alemanha www.ass-architekten.de |
Os seguintes dados técnicos referem-se ao modelo do estádio (sem a tribuna VIP)
Comprimento: ~ 248 m | Largura: ~ 156 m | Altura: ~ 24 m
Nós: 6024 | Barras: 12049 | Secções: 37
Após um período de construção de três anos, foi inaugurado um estádio com capacidade para 30 000 espetadores na cidade nigeriana de Uyo. O estádio de dois anéis será palco para grandes eventos nacionais e internacionais.
Uyo é a capital do estado Akwa Ibom no sul da Nigéria e tem ca. de 400 000 habitantes.
A estrutura em aço do estádio pela empresa formTL com o RSTAB.
Construção
O estádio é constituído por duas estruturas separadas. Uma delas é a tribuna VIP, a outra é uma bancada central com as curvas. A área VIP é um sistema de treliças reto com fachada vertical, vigas em consola retas e painéis de fachada retangulares. A restante parte da construção do estádio tem vigas em consola curvadas e painéis de fachada com forma de romboide.

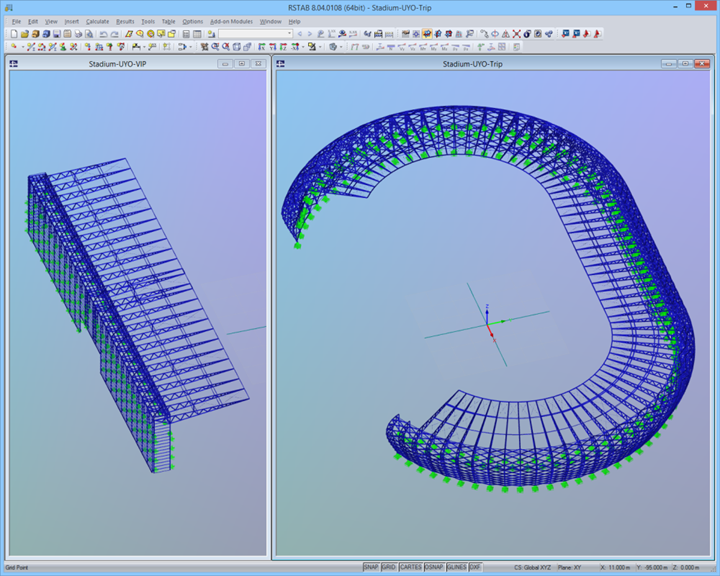

O modelo RSTAB da tribuna VIP é constituído por 4610 barras, o modelo principal do estádio por 12049 barras. As vigas de cobertura em consola são formadas por pórticos tubulares em aço S 355.
A fachada ornamentada foi produzida a partir de placas vazadas de vidro acrílico com 15 mm de espessura. Os painéis de vidro acrílico estão parcialmente recortados na proximidade das vigas de arco, formando em conjunto um mosaico grande. Para a cobertura foram utilizadas chapas metálicas perfiladas.
A boa geometria do estádio faz com que a visibilidade seja ótima. Além disso, o dimensionamento garante vias de fuga ideias para casos de emergência.
