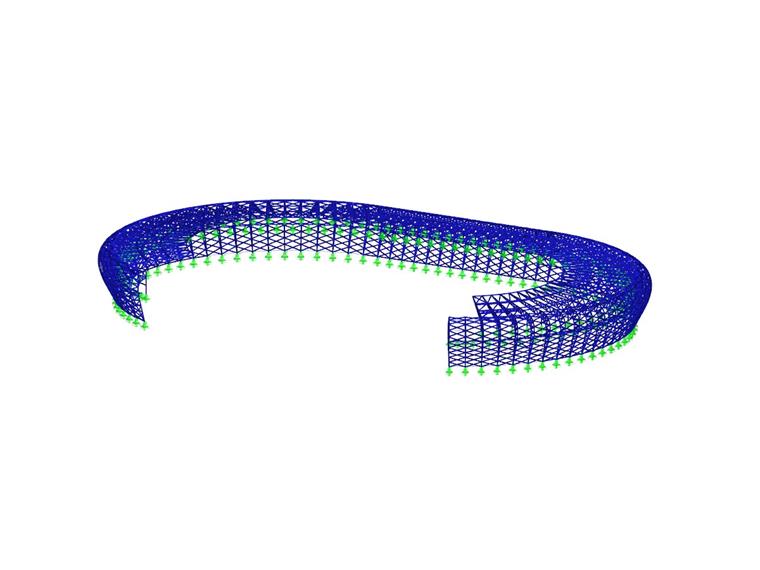

Stade multifonctionnel à Uyo, Nigeria

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

1171x

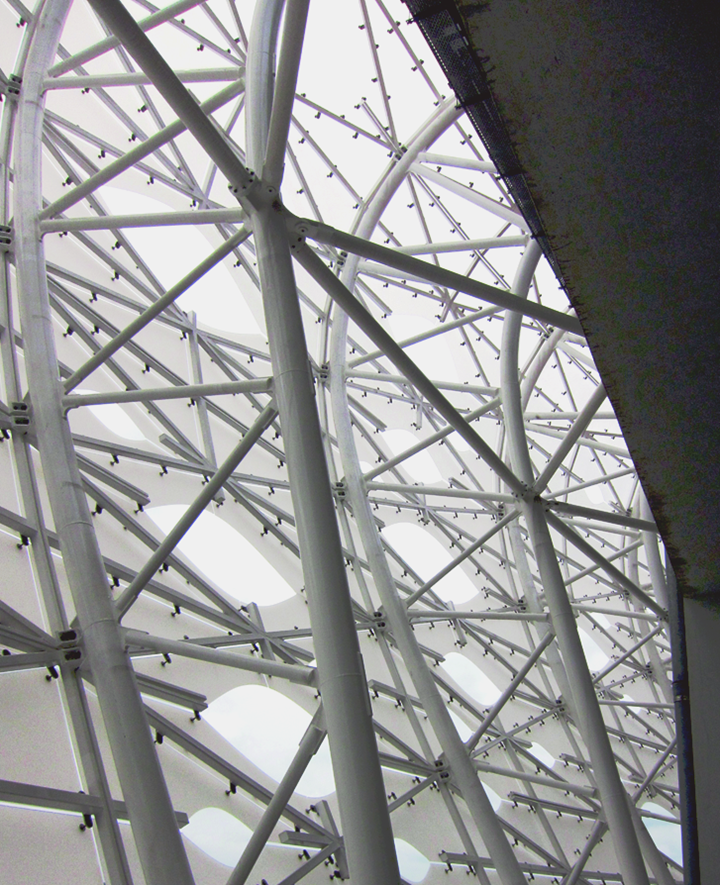

Structure porteuse en acier pour la façade

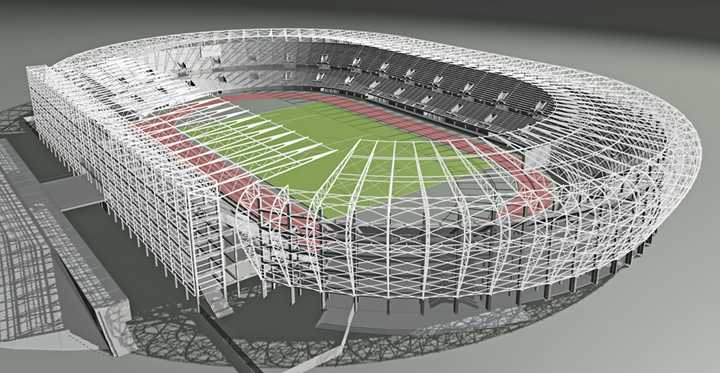

Données du modèle du stade (sans la tribune VIP) :

Longueur : ~ 248 m | Largeur : ~ 156 m | Hauteur : ~ 24 m
Nœuds : 6 024 | Barres : 12 049 | Sections : 37

Uyo est la capitale de l'État d'Akwa Ibom, dans le sud du Nigeria. Sa population est de plus de 450 000 habitants.

La structure acier a été calculée par la société formTL à l'aide du logiciel RSTAB.

Construction

Ce stade se compose de deux structures indépendantes : une tribune VIP et une seconde structure incurvée. La tribune VIP est constituée d'un treillis plat avec une façade verticale, de poutres droites en porte-à-faux et de panneaux rectangulaires en façade. La seconde structure a été élaborée avec des poutres courbes en porte-à-faux et des panneaux de façade rhomboïdaux.

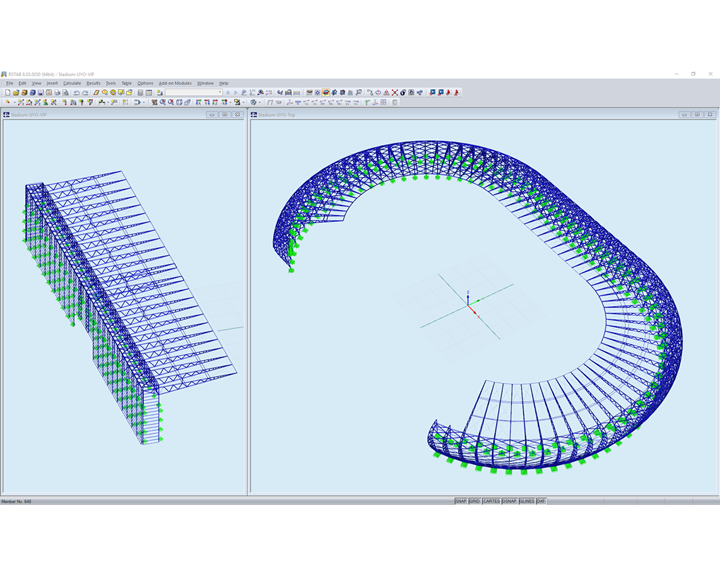

Le modèle RSTAB de la tribune VIP est composé de 4 610 barres, tandis que la tribune principale en compte 12 049. Les poutres en porte-à-faux de la toiture ont été fabriquées à l'aide d'un treillis tubulaire en acier S 355.

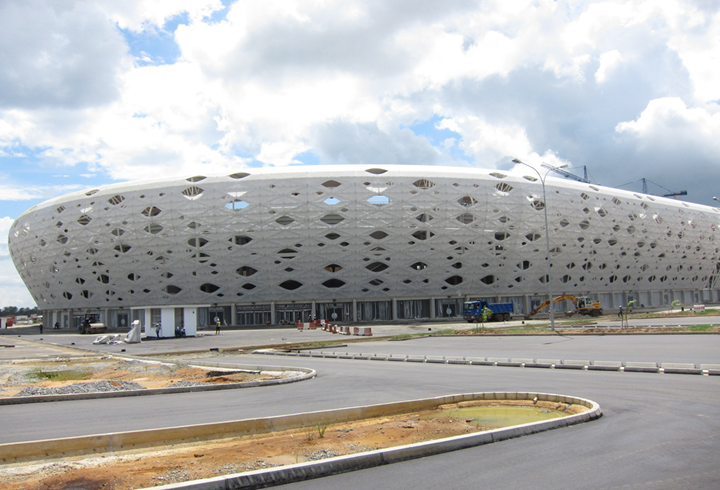

La façade ornementale est en plaques épaisses de PMMA coulé de 15 mm. Les panneaux en plexiglas fixés en trois points proches des poutres courbes sont partiellement découpés et forment une grande mosaïque. Une tôle trapézoïdale avec protection acoustique recouvre la toiture.

La géométrie du stade offre une visibilité optimale aux spectateurs. Il a en outre été conçu pour être évacué le plus efficacement possible en cas de nécessité.
