Nuovo stadio polivalente a Uyo, Nigeria

Nella città Uyo, in Nigeria, è stato costruito uno stadio multifunzionale a due livelli con 30.000 posti

Lo stadio con la facciata ornamentale è costituito da due strutture in acciaio separate: La parte principale con angoli arrotondati e la tribuna VIP.

1133x

Struttura portante in acciaio per facciata

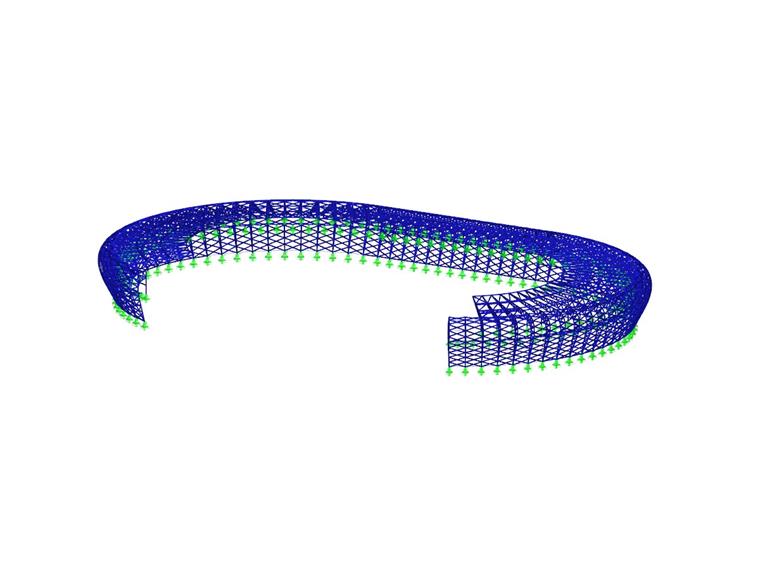

I seguenti dati si riferiscono al modello dello stadio (senza tribuna VIP)

Lunghezza: ca. 248 m | Larghezza: ca. 156 m | Altezza: ca. 24 m
Numero di nodi: 6.024 | Aste: 12.049 | Sezioni trasversali: 37

Uyo è la capitale dello stato di Akwa Ibom, nel sud della Nigeria. Circa 400.000 abitanti vivono qui.

La struttura in acciaio dello stadio è stata calcolata da formTL utilizzando RSTAB.

Struttura

Lo stadio è costituito da due strutture in acciaio separate. Uno è la zona VIP e l'altro ha gli angoli arrotondati e la parte dietro dritta. L'area VIP è un sistema di travi reticolari diritte con una facciata verticale, travi a sbalzo diritte e pannelli di facciata rettangolari. L'altra parte della struttura dello stadio ha travi a sbalzo curve e pannelli romboidali di facciate.

Il modello di RSTAB della zona VIP è composto da 4.610 aste e il modello principale dello stadio comprende 12.049 aste. Le travi a sbalzo della copertura sono travature tubolari in acciaio S 355.

La facciata ornamentale è stata creata da piastre fuse di 0,59 pollici di plexiglass bianco. I pannelli in plexiglass puntuali vicino alle travi ad arco sono parzialmente ritagliati e formano un grande mosaico. Per le coperture sono state utilizzate lamiere trapezoidali acustiche.

Grazie alla geometria dello stadio, la visibilità è ottimale. Inoltre, la costruzione dello stadio è studiata per garantire vie di fuga ideali in caso di emergenza.

Strutture di legno e acciaio, ascensori, ingegneria elettrica	formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Germania www.form-TL.de
Progettazione architettonica	PETR FRANTA architekti & asoc., spol. s.r.o.
Struttura in legno	Foto di ASS Planungs GmbH - Freie Architekten, Stoccarda, Germania www.ass-architekten.com

Specifiche del progetto

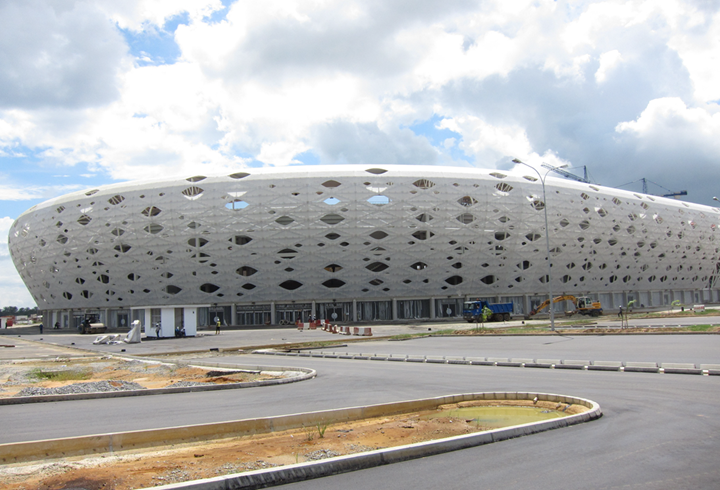

Außenansicht des Stadions während der Bauphase (© formTL)

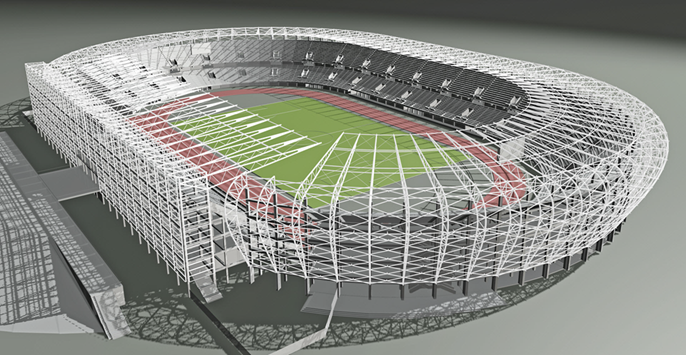

Modello dello stadio (© formTL)

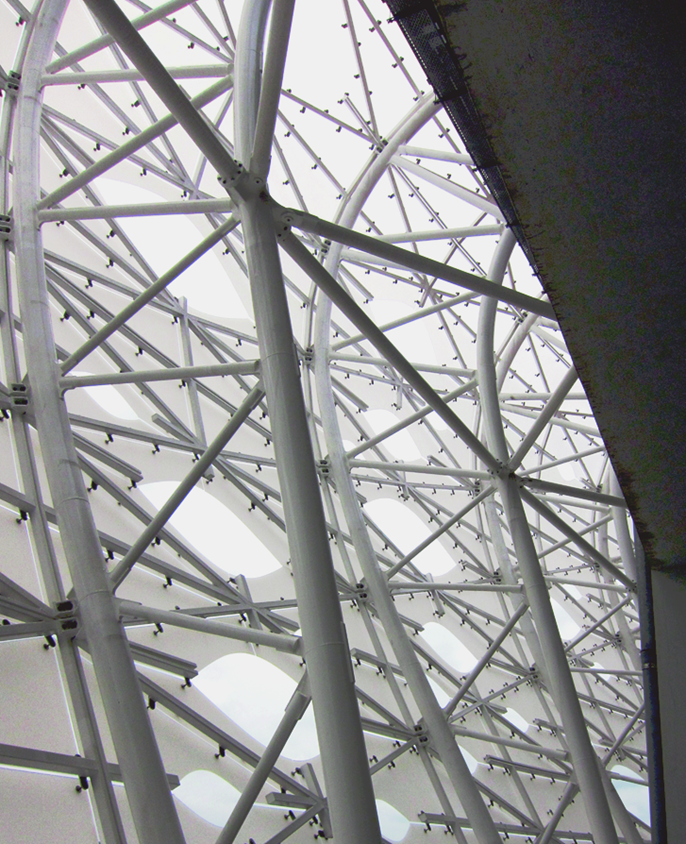

Tragkonstruktion aus Stahl für die Fassade (© formTL)

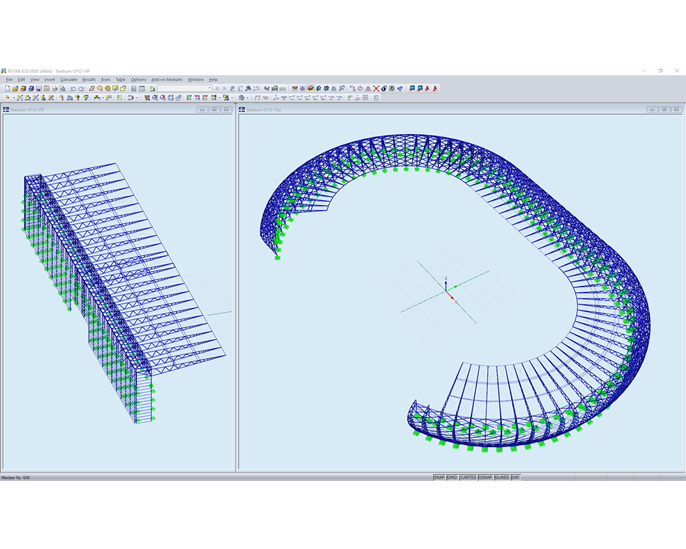

Modello 3D del VIP Box (sx) e dello stadio (destra) in RSTAB

Dati del modello

Numero di nodi 6024

Numero di aste 12049

Peso totale 1196,835 t

Dimensioni 248.254 x 155.661 x 23.733 m

Versione del programma 8.02.00
