Nowy wielofunkcyjny stadion w Uyo w Nigerii

W 2014 roku w Uyo w Nigerii otwarty został stadion mogący pomieścić 30000 widzów.

Stadion składa się z dwóch odrębnych konstrukcji. Jedną z nich jest loża VIP, a druga posiada zaokrąglone narożniki i prostą część tylną.

Nowy wielofunkcyjny stadion w Uyo w Nigerii

1134x

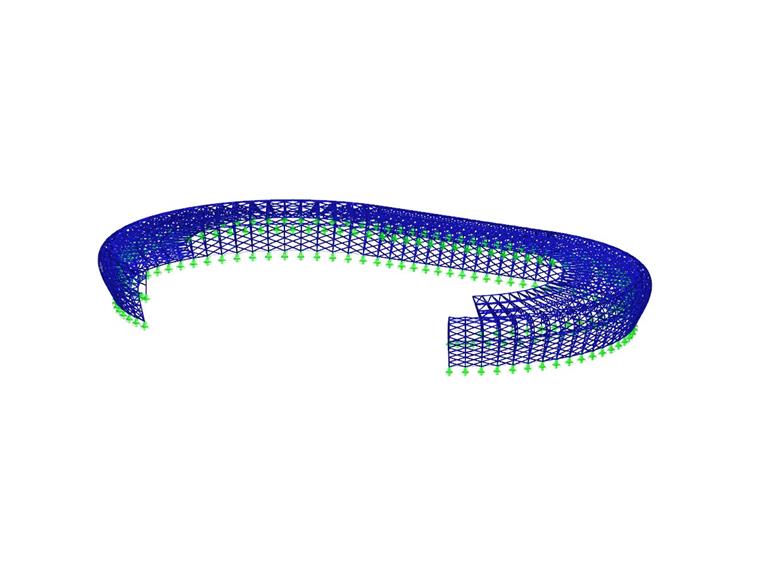

Stalowa konstrukcja nośna elewacji

Poniższe dane odnoszą się do modelu stadionu (bez loży VIP)

Długość: ok. 248 m | Szerokość: ok. 156 m | Wysokość: ok. 24 m
Liczba węzłów: 6024 | Pręty: 12.049 | Przekroje: 37

Uyo to stolica stanu Akwa Ibom State w południowej Nigerii, którą zamieszkuje około 400,000 mieszkańców.

Konstrukcja stalowa stadionu została stworzona przez firmę formTL z wykorzystaniem RSTAB.

Konstrukcja

Stadion składa się z dwóch odrębnych konstrukcji. Jedną z nich jest loża VIP, a druga posiada zaokrąglone narożniki i prostą część tylną. Strefa VIP to prosta konstrukcja kratownicowa z pionową fasadą, prostymi belkami wspornikowymi i prostokątnymi płytami fasadowymi. Druga część konstrukcji stadionu ma zakrzywione belki wspornikowe oraz płyty elewacji w kształcie rombów.

Model RSTAB loży VIP obejmuje 4,610 prętów, a główny model stadionu obejmuje 12,049 prętów Belki wspornikowe dachu to rurowe kratownice wykonane ze stali S 355.

Ozdobna fasada została wykonana z odlewanych płyt o grubości 16 cm z białego pleksiglasu. Płyty ze szkła akrylowego zamocowane blisko belek łukowych są częściowo wycięte i wspólnie tworzą mozaikę. Do wykonania dachu wykorzystano blachę trapezową z izolacją akustyczną.

Dzięki geometrii stadionu stworzono optymalną widoczność. Ponadto stadion został zaprojektowany w sposób zapewniający, w razie konieczności, idealne drogi ewakuacyjne.

Statyka i konstrukcja	formTL Ingenieure für Tragwerk und Leichtbau GmbH, Radolfzell, Niemcy www.form-TL.de
Budowa	Główny wykonawca Julius Berger Services Nigeria Ltd. Warri, Nigeria www.julius-berger.com Plan konstrukcji bryły Julius Berger International GmbH, Wiesbaden, Niemcy www.julius-berger-int.com Konstrukcja stalowa Bilfinger MCE GmbH Linz, Austria
Architekt	ASS Planungs GmbH - Free Architekten, Stuttgart, Niemcy www.ass-architekten.com

Specyfikacja projektu

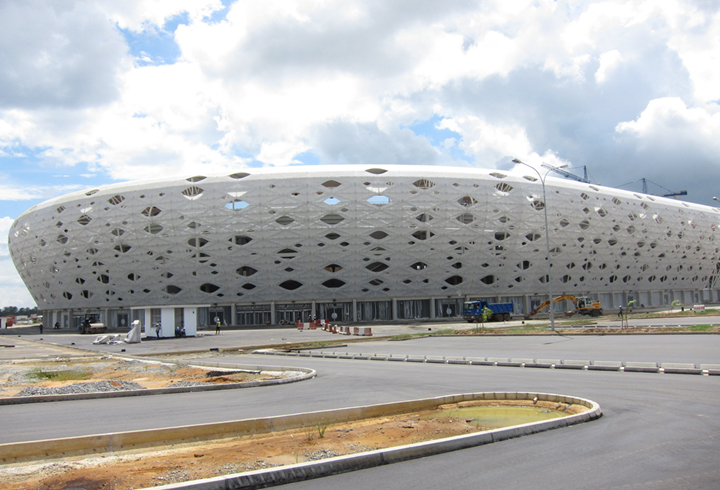

Außenansicht des Stadions während der Bauphase (© formTL)

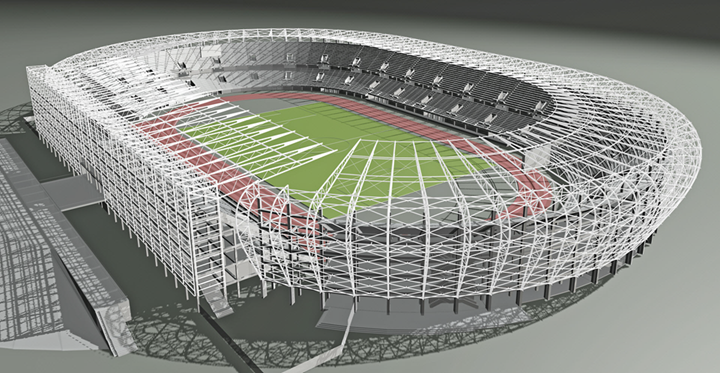

Model stadionu (© formTL)

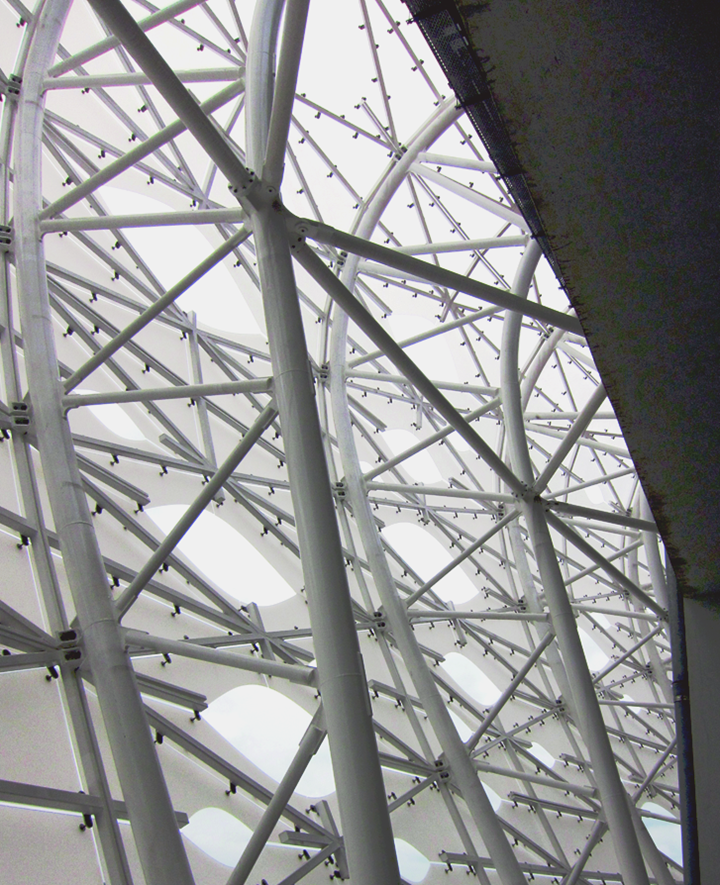

Tragkonstruktion aus Stahl für die Fassade (© formTL)

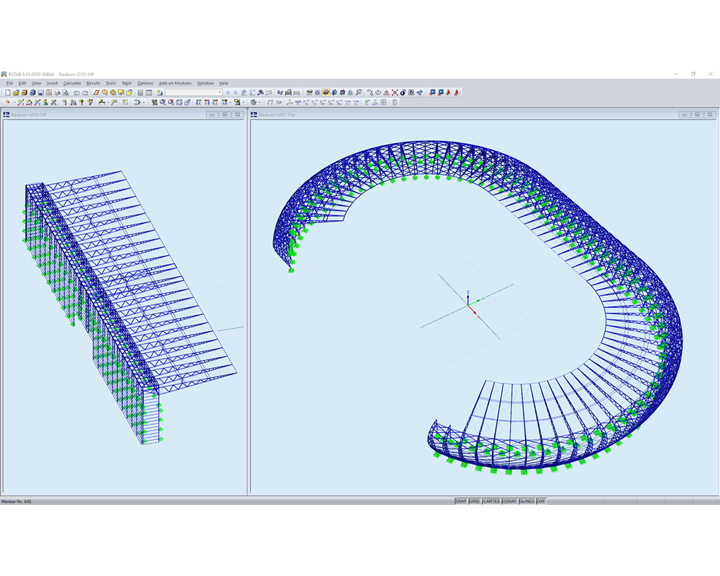

Model 3D loży VIP (po lewej) i stadionu (po prawej) w RSTAB

Dane modelu

Liczba węzłów 6024

Liczba prętów 12049

Ciężar całkowity 1196,835 t

Wymiarowanie 248,254 x 155,661 x 23,733 m

Wersja programu 8.02.00
