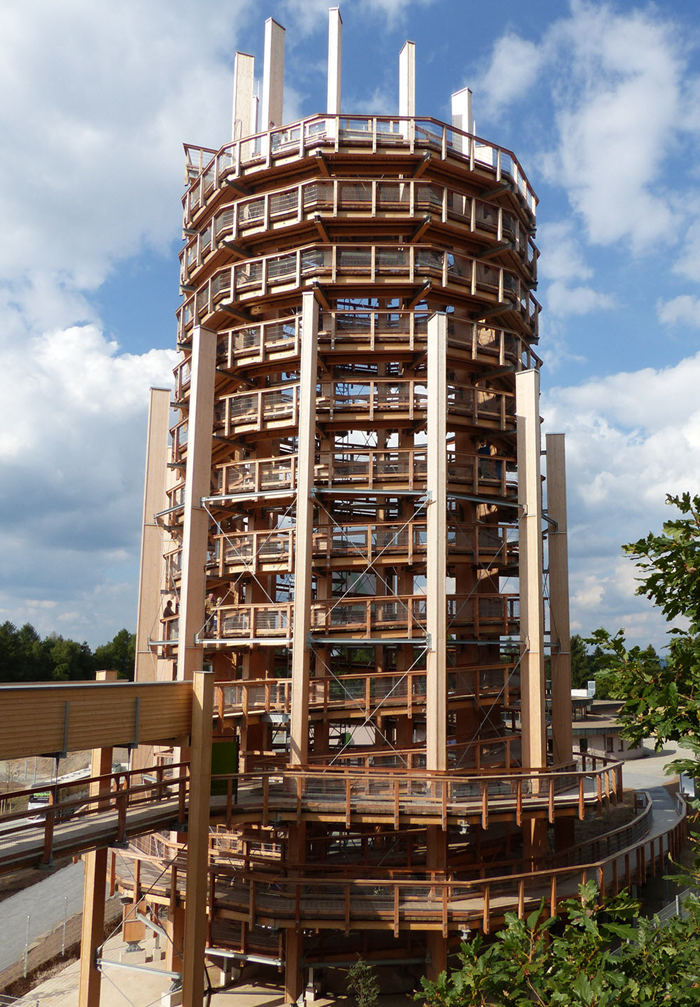

À torre está ligado um caminho em madeira sobre as copas de árvore com um comprimento de 540 m. O cliente da Dlubal Harrer Ingenieure encarregou-se da análise estrutural e da verificação da resistência ao fogo.
Modelação e dimensionamento da torre de observação no RFEM

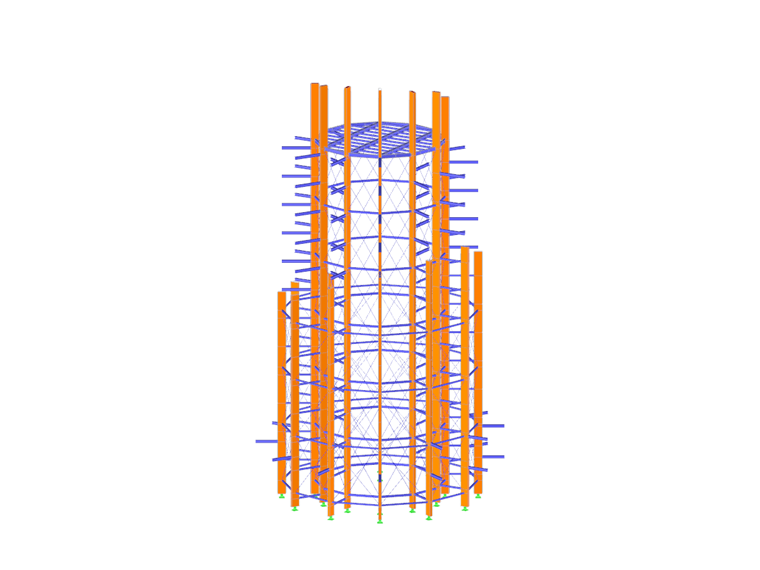

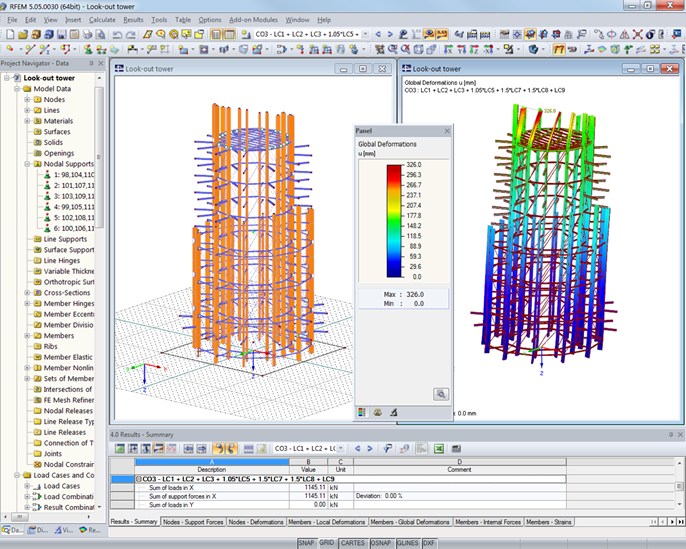

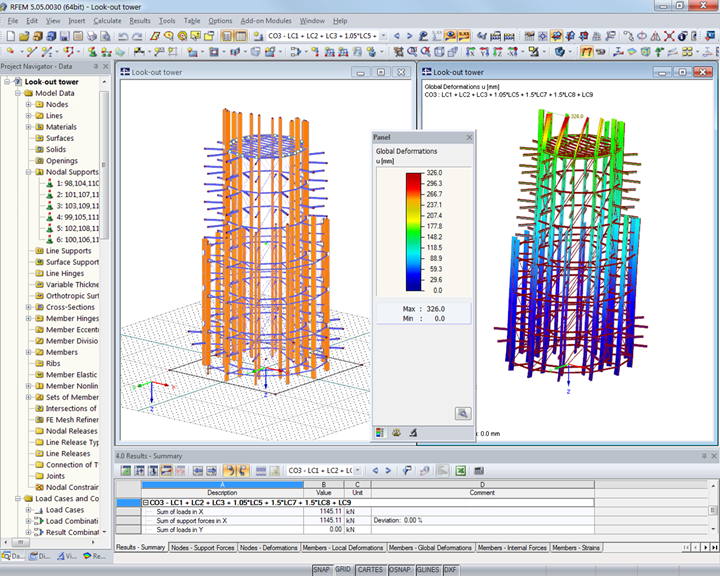

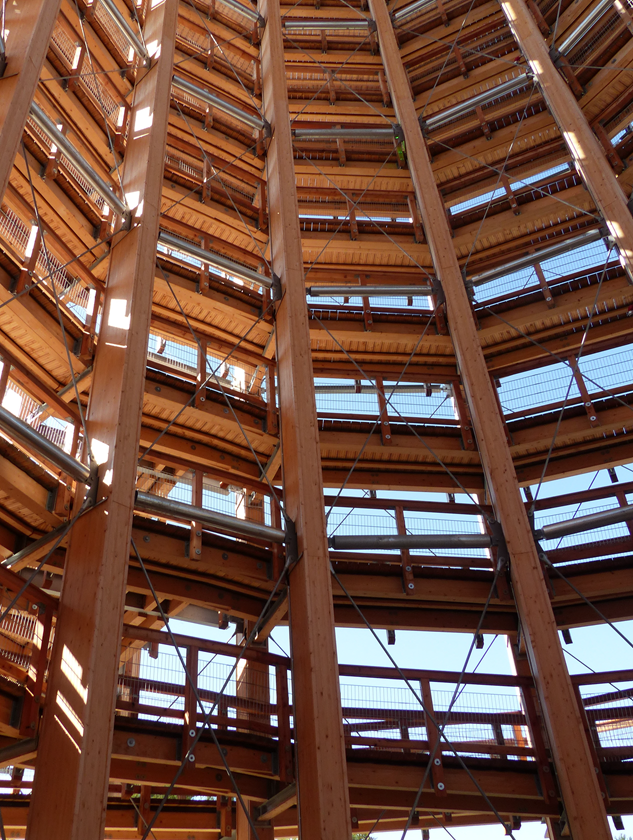

Para o cálculo da torre de observação, foi criado no RFEM um modelo de barras espacial da estrutura.
No anel exterior e no interior estão dispostas, respetivamente, 12 barras com as dimensões 24/72 cm. Para a consideração da excentricidade das ligações das vigas de apoio dos eixos de barras dos pilares, foram introduzidos acoplamentos do tipo rígido-rígido e rígido-articulado.
À exceção dos contraventamentos diagonais em aço redondo, das vigas de apoio, dos anéis de rigidez e das ligações, a construção é em madeira laminada colada Gl32c.
Para as diagonais em aço redondo, são aplicados sistemas de tirantes de classe S 460 (tipo Macalloy e BESISTA).
A torre de observação está situada a uma altura de 350 m acima do nível do mar na zona de neve 2a (sk = 1,06 kN/m²) e na zona de vento 1. A estrutura está situada fora de zonas sísmicas. A carga máxima de tráfego nos percursos pedonais foi fixada em 5 kN/m².
O dimensionamento dos elementos em madeira foi efetuado no módulo adicional RF-TIMBER Pro, os elementos em aço no RF-STEEL EC3.
| Planeamento estrutural | Planeamento estrutural, verificações de resistência ao fogo Harrer Ingenieure GmbH, Karlsruhe, Alemanha www.harrer-ing.net Estatísticas preliminares Gabinete de engenharia Miebach, Lohmar, Alemanha www.ib-miebach.de |
| Construção | Estruturas de madeira Schaffitzel Holzindustrie GmbH + Co. KG, Schwäbisch Hall, Alemanha www.schaffitzel.de |
| Cliente | Associação Alemã de Pousadas de Juventude Landesverband Rheinland e. V., Alemanha panarbora.de |
