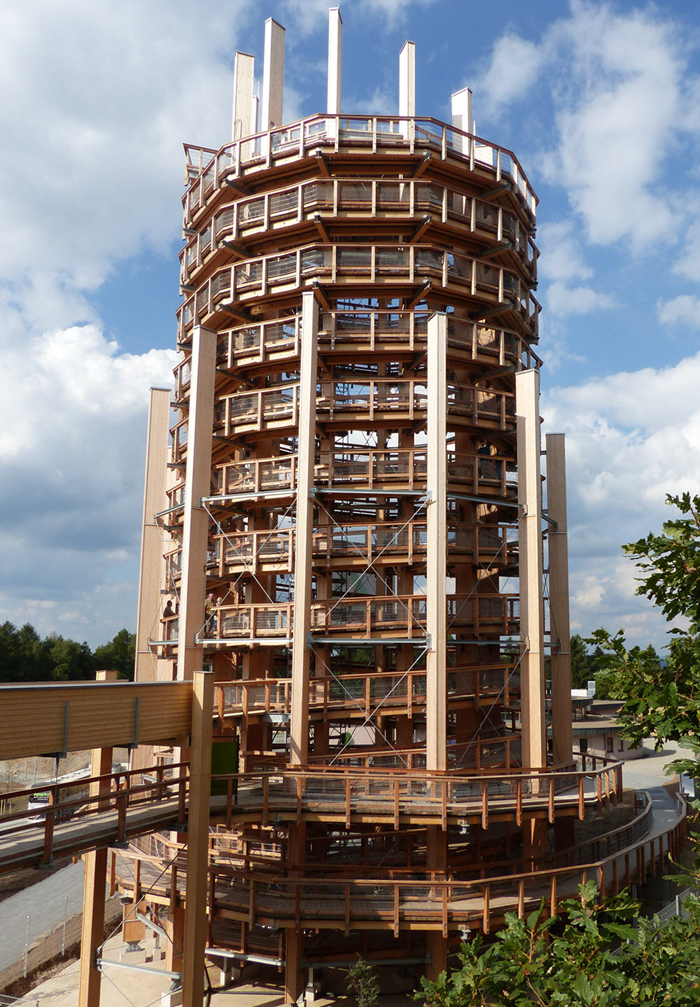

Le sentier en cime de 540 m de long s'ajoute à la tour. La société d'ingénierie Harrer Ingenieure de Karlsruhe, cliente de Dlubal, était responsable du calcul statique et des preuves de protection contre l'incendie.

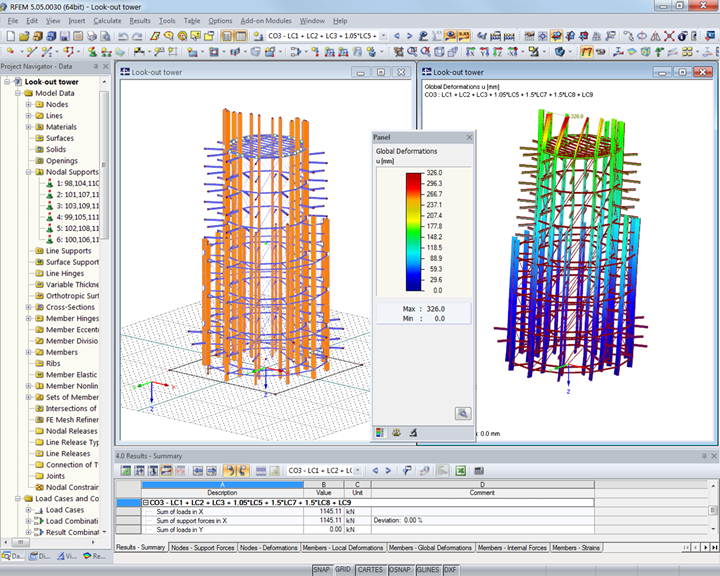

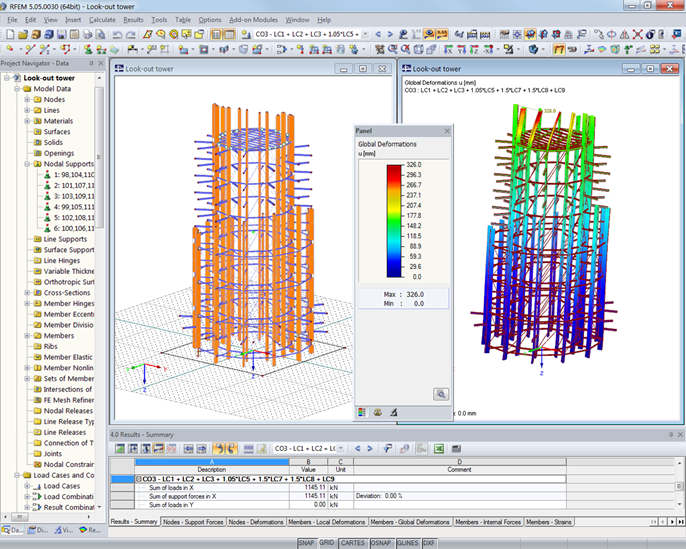

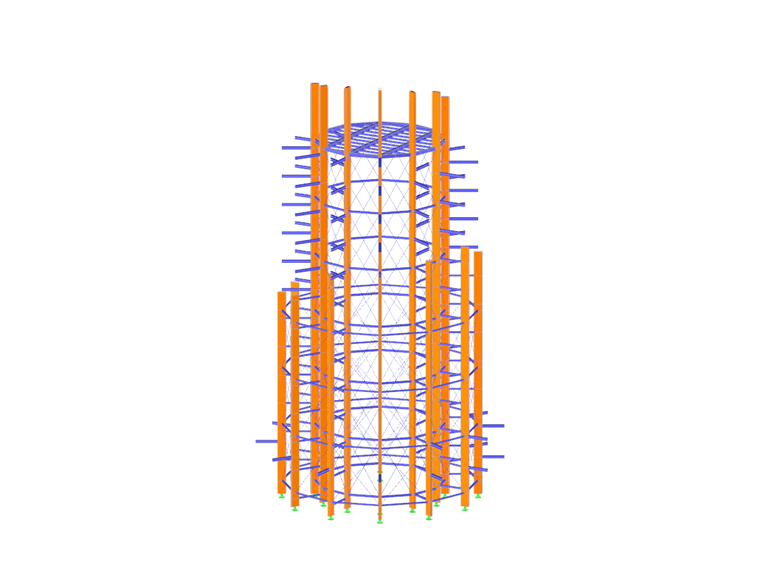

Modélisation et dimensionnement de la tour d'observation dans RFEM Pour le calcul de la tour d'observation, un modèle de treillis spatial de toute la structure a été créé dans RFEM.

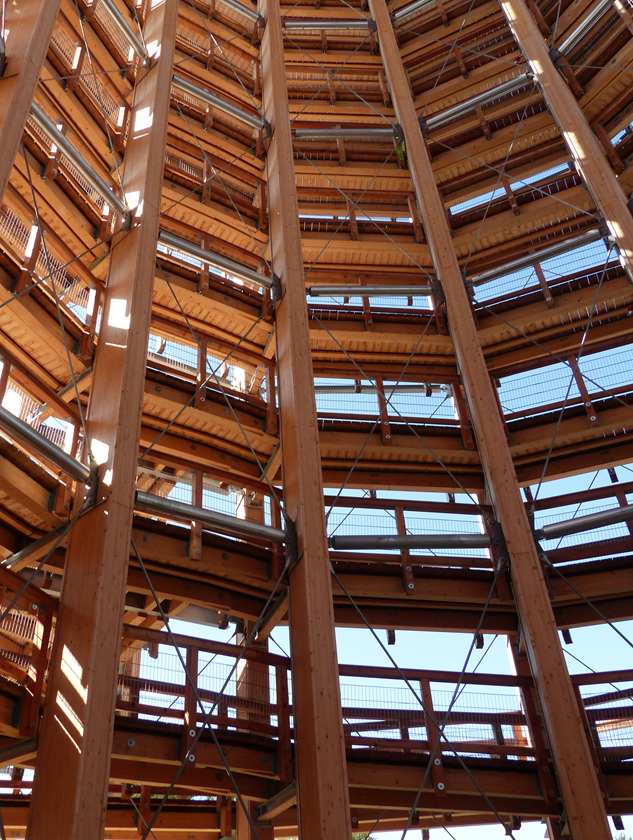

Les anneaux extérieur et intérieur sont chacun composés de 12 poteaux mesurant 24 / 72 cm. Pour prendre en compte l'excentricité des connexions des poutres de décharge par rapport aux axes des barres des poteaux, des liaisons rigide-rigide ou rigide-articulée ont été prévues.
La construction est principalement constituée de bois lamellé-collé Gl32c, à l'exception des contreventements diagonaux en acier rond, des poutres de décharge, des anneaux de renforcement et des connexions.
Pour les contreventements diagonaux en acier rond, des systèmes de tirants en acier de qualité S 460 sont utilisés (Type Macalloy ou BESISTA).
La tour d'observation est située à une hauteur d'environ 350 m au-dessus du niveau de la mer, dans la zone de charge de neige 2a (sk = 1,06 kN/m²) et dans la zone de vent 1. Elle se trouve dans une région hors de zones sismiques. Une charge de trafic maximale de 5 kN/m² a été prise en compte pour les chemins piétonniers.
La dimensionnement des pièces en bois a été effectué avec le module additionnel RF-HOLZ Pro, et la dimensionnement des pièces en acier avec RF-STAHL EC3.
| Ingénierie des structures | Ingénierie des structures, Vérification de la résistance au feu Harrer Ingenieure GmbH, Karlsruhe www.harrer-ing.net Préstatique Ingenieurbüro Miebach, Lohmar www.ib-miebach.de |
| Construction | Holzbau Schaffitzel Holzindustrie GmbH + Co. KG, Schwäbisch Hall www.schaffitzel.de |
| Maître d'ouvrage | Association allemande des auberges de jeu. Landesverband Rheinland e. V., Allemagne www.panarbora.de |
