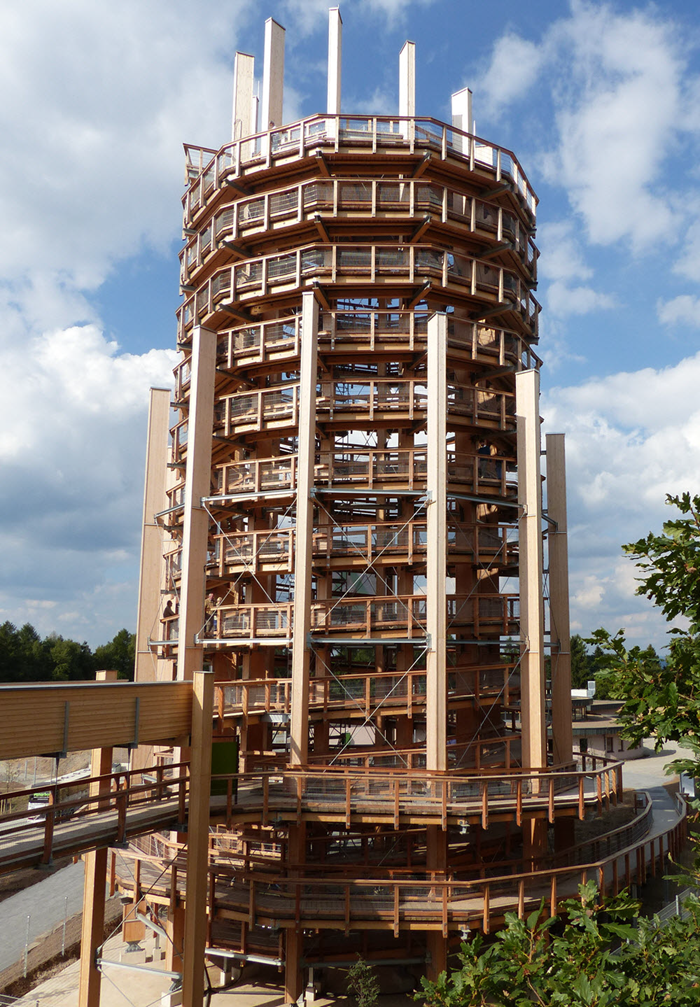

En la torre se conecta un camino circular de 540 m de largo. Harrer Ingenieure, cliente de Dlubal Software en Karlsruhe, Alemania, fue el responsable del análisis estructural y del cálculo de la protección frente al fuego.
Modelado y cálculo de la torre en RFEM

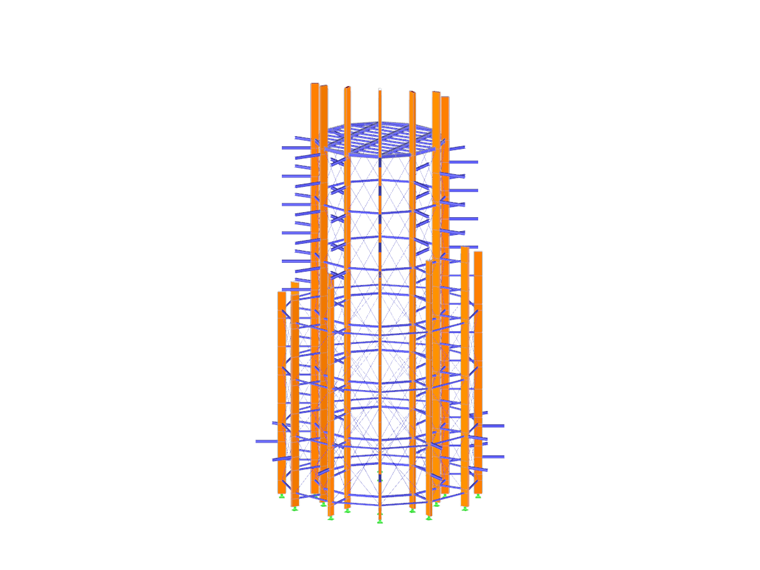

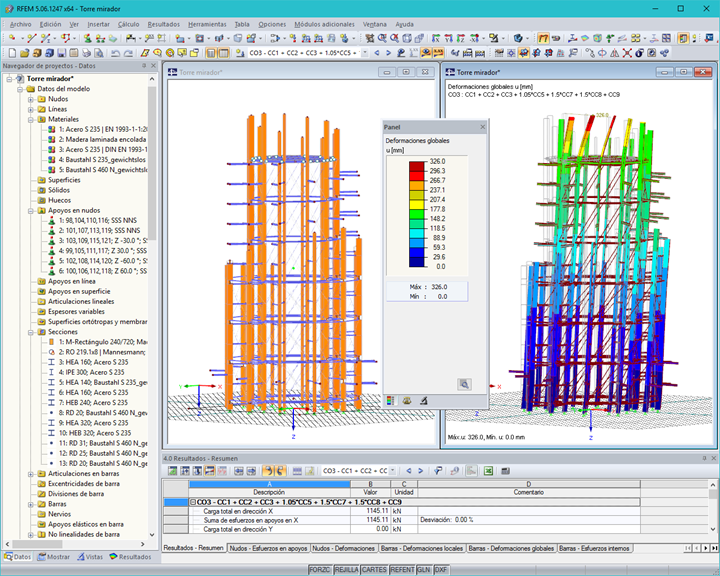

Para el cálculo de la atalaya, se creó en RFEM un modelo espacial de barras de la estructura completa.

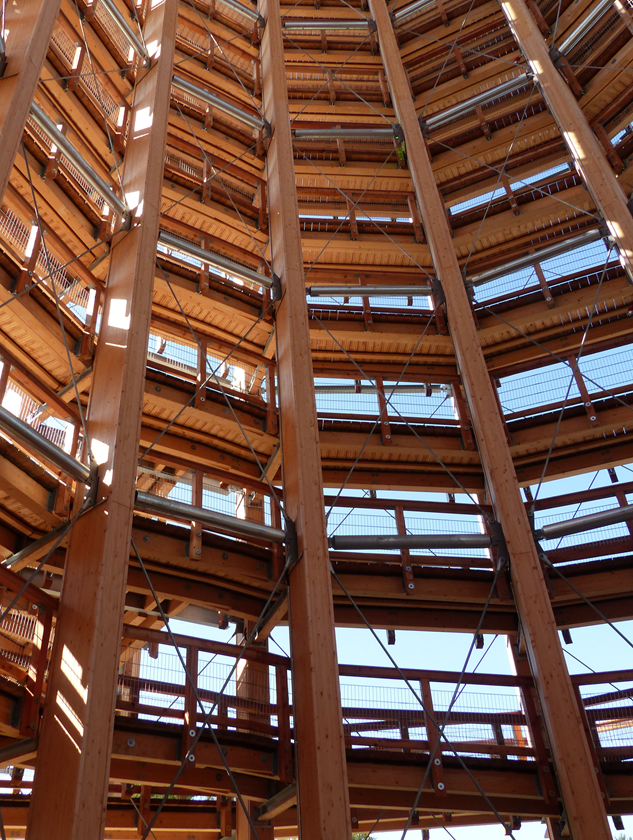

Se dispuso doce pilares tanto en el anillo exterior como en el interior con las dimensiones de 24 y 72 cm respectivamente. Para considerar la excentricidad de las conexiones de las vigas de soporte con el eje de la barra de los pilares, se planearon conexiones rígidas-rígidas y rígidas-articuladas.
La construcción está realizada en madera laminada encolada Gl32c, a excepción de las diagonales compuestas por redondos de acero, las vigas de apoyo, los anillos de soporte y las conexiones.
Para los redondos de acero diagonales se utilizaron los sistemas de barras trabajando a tracción con el tipo de acero S 460 (tipo Macalloy y BESISTA).
La torre mirador está ubicada a una altitud de 350 metros por encima del mar en la zona de nieve 2a (sk = 1,06 kN/m2) y en la zona de viento 1. Está situada en una zona sin peligrosidad sísmica. La carga de tráfico máxima se definió en 5 kN/m2.
El cálculo de los elementos se realizó en el módulo adicional RF-TIMBER Pro y el cálculo de los elementos de acero con RF-STEEL EC3.
| Ingeniería estructural | Planificación estructural y cálculo de protección contra el fuego Harrer Ingenieure GmbH, Karlsruhe, Alemania www.harrer-ing.net Análisis estructural preliminar Ingenieurbüro Miebach, Lohmar, Alemania www.ib-miebach.de |
| Construcción | Estructuras de madera Schaffitzel Holzindustrie GmbH + Co.KG, Schwaebisch Hall, Alemania www.schaffitzel.de |
| Inversor | Asociación Alemana de Albergues Juveniles Landesverband Rheinland e. V. panarbora.de |
