Rozhledna v přírodním parku Panarbora, Německo

V září 2015 byl zahájen provoz zábavně naučného přírodního parku Panarbora nedaleko německého Kolína nad Rýnem.

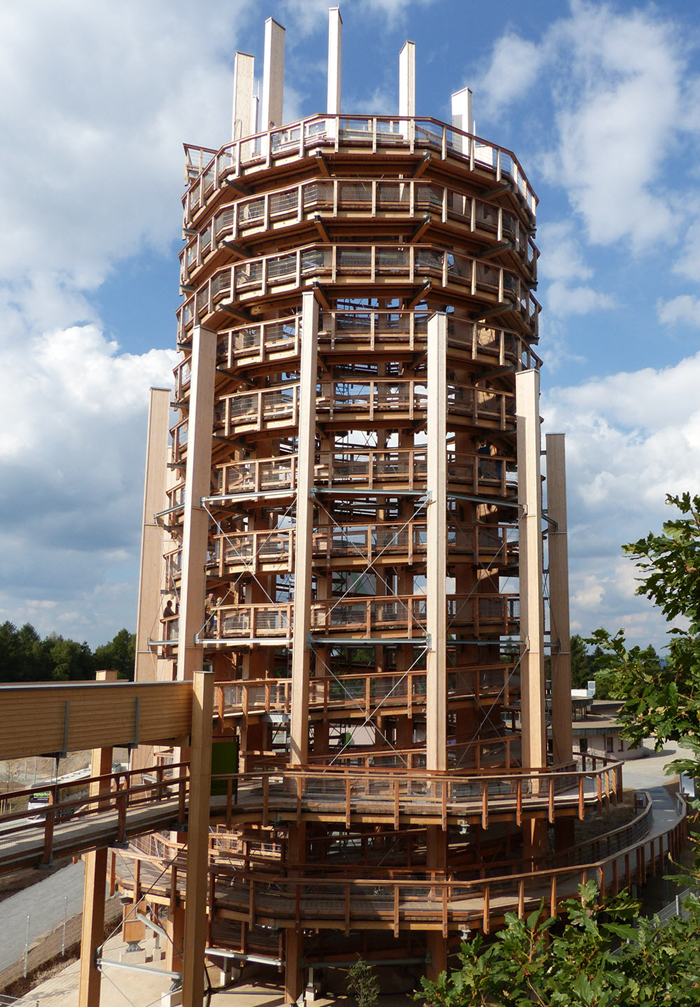

Hlavní atrakcí parku je 12hranná rozhledna z křížem lepeného dřeva o výšce 40 m, která turistům nabízí dechberoucí výhled na krajinu Bergské vysočiny v Severním Porýní-Vestfálsku.

Aussichtsturm im Naturerlebnispark Panarbora

735x

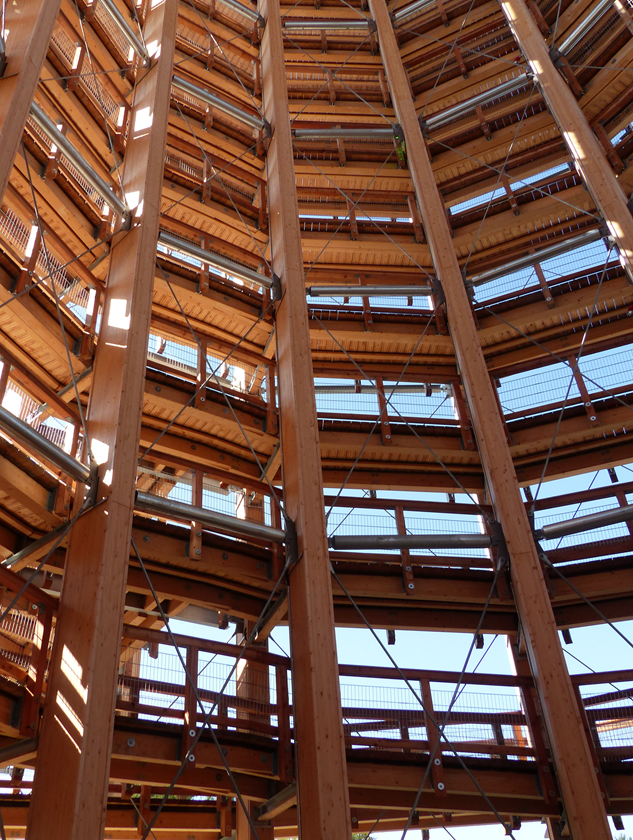

Rozhledna z lepeného lamelového dřeva

Na rozhlednu navazuje dřevěná stezka korunami stromů dlouhá 540 m. Statický výpočet a posouzení požární odolnosti provedl zákazník společnosti Dlubal Software, firma Harrer Ingenieure z německého Karlsruhe.

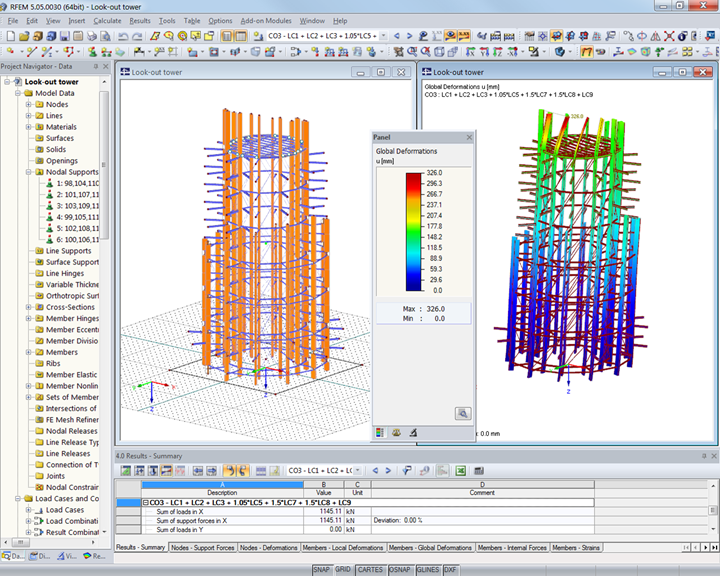

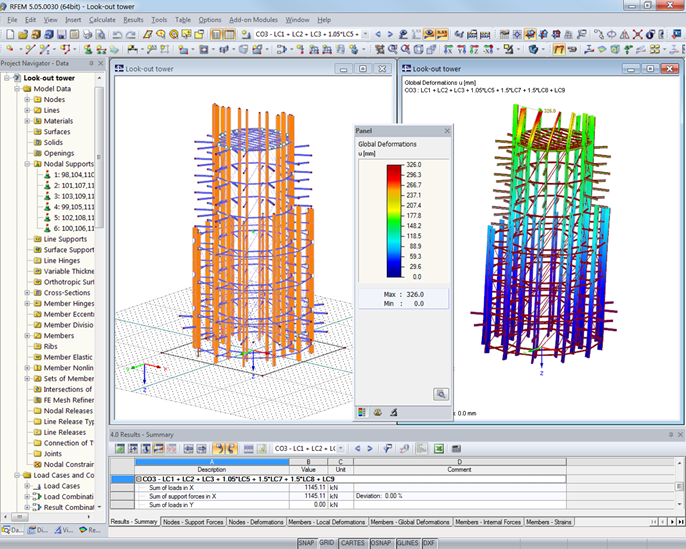

Modelování a posouzení rozhledny v programu RFEM

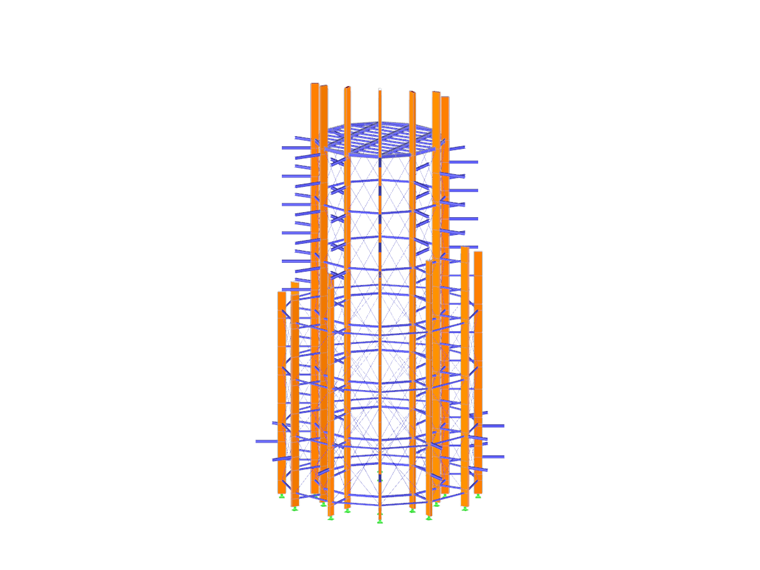

Pro statické posouzení rozhledny byl v programu RFEM vytvořen prostorový model celé konstrukce.

Ve vnějším i vnitřním kruhu konstrukce je uspořádáno 12 sloupů o rozměrech 24 / 72 cm. Za účelem zohlednění excentricity přípojů nosníku k ose sloupů byly v návrhu použity tuhé a kloubové spoje.

S výjimkou kruhových křížících se diagonál, ocelových nosníků, výztužných prstenců a přípojů se celá konstrukce skládá z lepeného lamelového dřeva Gl32c.

Ocelové kruhové diagonály využívají systém tahových prutů z oceli S 460 (typ Macalloy a BESISTA).

Rozhledna se nachází ve výšce 350 m n. m. v oblasti 2a zatížení sněhem (sk = 1,06 kN/m²) a v oblasti zatížení větrem 1. Leží mimo seizmicky aktivní oblast. Maximální provozní zatížení bylo stanoveno na 5 kN/m².

Dřevěné prvky byly navrženy a posouzeny v přídavném modulu RF‑TIMBER Pro, ocelové prvky v modulu RF‑STEEL EC3.

Statický výpočet	Statický návrh, posouzení požární odolnosti Harrer Ingenieure GmbH, Karlsruhe, Německo www.harrer-ing.net Předběžná statická analýza Ingenieurbüro Miebach, Lohmar, Německo www.ib-miebach.de
Realizace	Dřevěné konstrukce Schaffitzel Holzindustrie GmbH + Co. KG, Schwäbisch Hall, Německo www.schaffitzel.de
Investor	Deutsches Jugendherbergswerk Landesverband Rheinland e. V. panarbora.de
