Wieża widokowa w Parku Odkrywców Panarbora, Niemcy

Projekt klienta

Statyka i konstrukcja Projektowanie konstrukcji, projektowanie odporności ogniowej
Harrer Ingenieure GmbH, Karlsruhe, Niemcy
www.harrer-ing.net

Wstępna analiza statyczna
Biuro inżynierskie Miebach, Lohmar
www.ib-miebach.de
Konstrukcja Konstrukcje drewniane
Schaffitzel Holzindustrie GmbH + Co.KG, Schwaebisch Hall, Niemcy
www.schaffitzel.de
Inwestor German Youth Hostel Association
Deutsches Jugendherbergswerk, Landesverband Rheinland e. V., Niemcy
panarbora.de

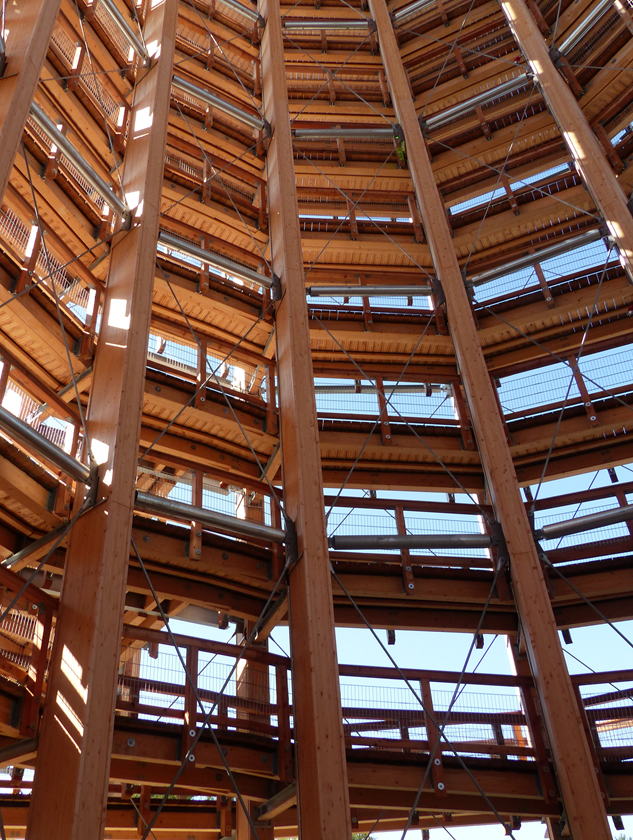

We wrześniu 2015, w Kolonii w Niemczech został otwarty Park Odkrywców Panarbora. Główną atrakcją parku jest 40 metrowa wieża widokowa wykonana z drewna klejonego, która oferuje zwiedzającym zapierający dech w piersiach widok na Bergische Land.

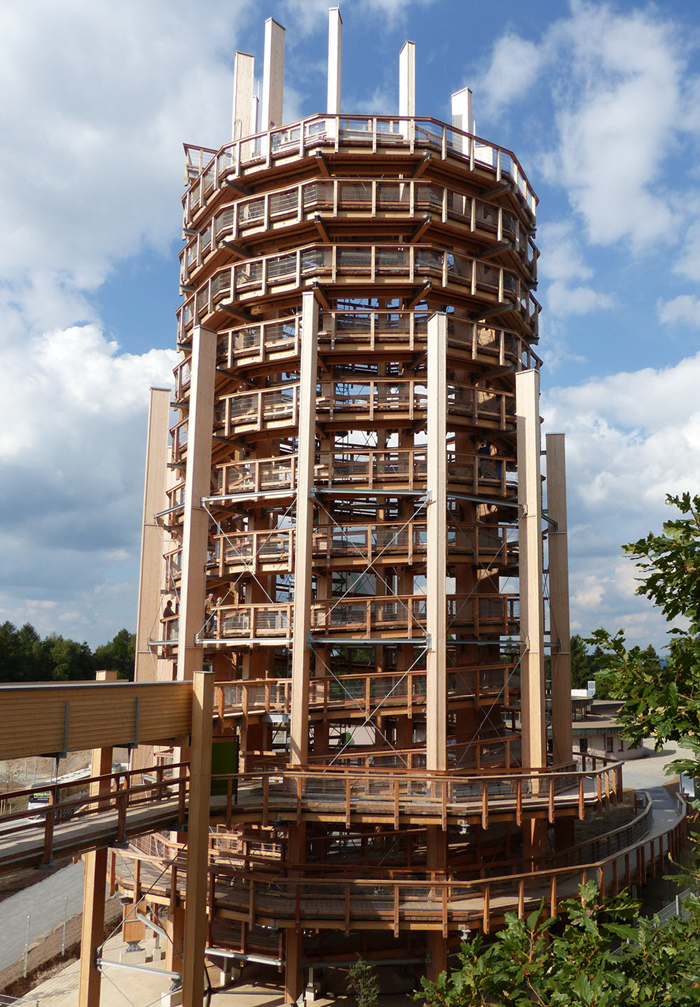

Drewniana ścieżka w koronach drzew, długa 540 m, połączona jest z wieżą widokową. Klient Dlubal Software - Harrer Ingenieure z Karlsruhe, Niemcy, był odpowiedzialny za analizę strukturalną i obliczenia odporności ogniowej.

Modelowanie i wymiarowanie wieży w RFEM

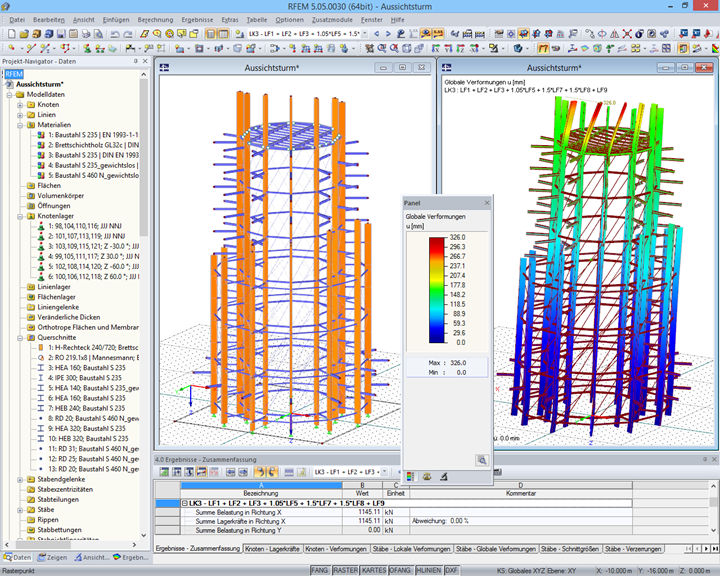

W celu przeprowadzenia obliczeń wieży widokowej, utworzono w programie RFEM całkowity model przestrzenny konstrukcji.

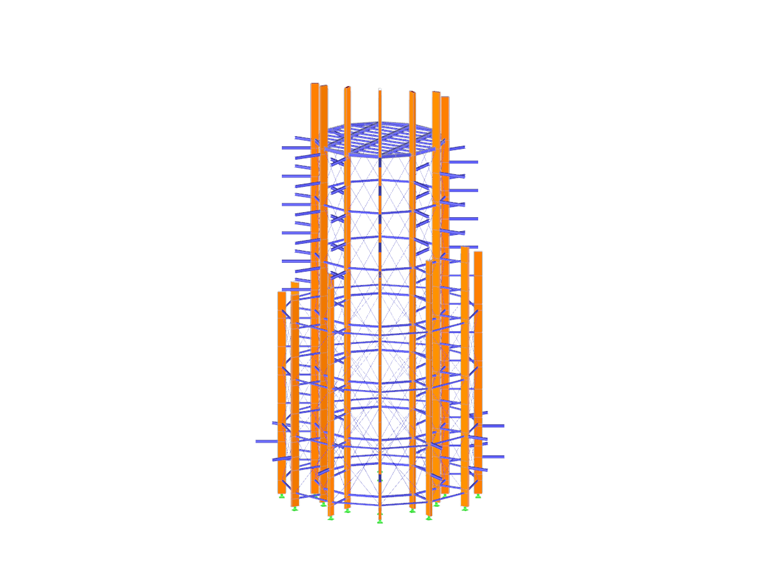

Na zewnętrznej i wewnętrznej strukturze pierścieniowej umieszczono 12 słupów o rozmiarach 24 / 72 cm. Aby uwzględnić mimośród połączeń nośnika do osi słupa, wykorzystano połączenia sztywno-sztywne oraz sztywne-zwolnienie.

Z wyjątkiem okrągłych przecinających się przekątnych, stalowych nośników oraz usztywnionych pierścieni i połączeń cała konstrukcja składa się z drewna klejonego Gl32c.

Stalowe przekątne wykorzystują system prętów rozciąganych ze stali typu S 460 (typ Macalloy i BESISTA).

Wieża widokowa znajduje się na wysokości 350 m n.p.m.w strefie obciążenia śniegiem 2a (sk = 1.06 kN/m2) i strefie wiatrowej 1. Znajduje się na terenie niezagrożonym trzęsieniami ziemi. Max. obciążenie ruchu zostało ustalone na 5 kN/m2.

Obliczenia drewnianych elementów zostały wykonane w module dodatkowym RF TIMBER Pro, obliczenia elementów stalowych w RF-STEEL EC3.
