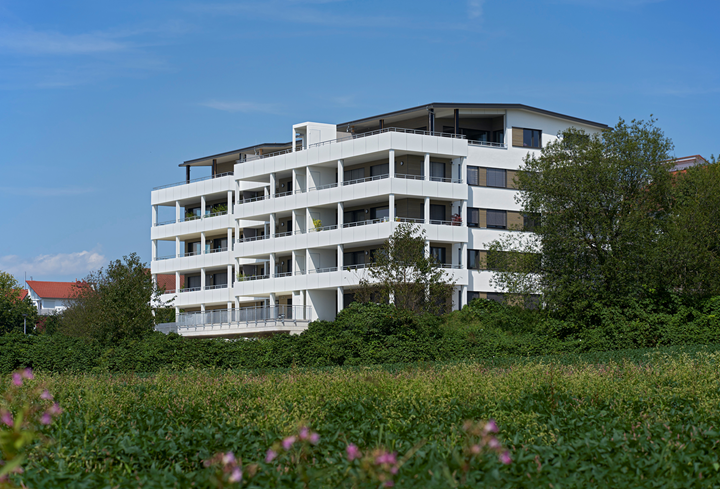

Habitação passiva de madeira com cinco andares em Friedrichshafen, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

Cada vez mais cidades e concelhos, especialmente no sul da Alemanha, encaram de forma aberta a construção de edifícios em madeira de vários andares. Seguindo esta tendência, a empresa de construção em madeira Müllerblaustein Holzbau GmbH conseguiu convencer a câmara de Friedrichshafen, junto ao lago de Constança, a aceitar este conceito de apartamentos habitacionais.

Planeamento estrutural Pirmin Jung Ingenieure
Sinzig, Alemanha
www.pirminjung.de
Cliente, dono da obra, empreiteiro, planeamento, produção, montagem Müllerblaustein Holzbau GmbH
Blaustein, Alemanha
www.muellerblaustein.de
Arquiteto Ecorumi
Friedrichshafen, Alemanha
www.ecorumi.de

Modelo

A casa multigeracional com vista para o lago de Constança foi construída como estrutura em madeira amiga do ambiente e dimensionada como casa passiva. O gabinete de engenharia Pirmin Jung Deutschland GmbH, cliente da Dlubal Software, responsabilizou-se pela análise estrutural, entre outros.

Estrutura e dimensionamento

Com um comprimento de 45 m e uma largura de cerca de 23 m, a estrutura de madeira de cinco andares oferece um espaço total de 2200 m² para 19 apartamentos. A zona de entrada envidraçada no meio faz a união entre as duas partes residenciais assimétricas.

A fundação é constituída por uma laje de pavimento em betão armado com 25 cm de espessura. O piso das caves é também em betão armado e nele encontram-se arrecadações, compartimentos de equipamento técnico, assim com parques de estacionamento. Por cima da construção em betão armado, está uma estrutura em madeira com 15,8 m de altura.

A envolvente do edifício é constituída por painéis de madeira. As paredes interiores são formadas em parte por placas de madeira laminada cruzada de 5 camadas e por painéis de madeira. As lajes de pavimento são compostas por um sistema misto de madeira e betão, com uma camada de 14 cm de betão de aderência rápida a ser colocada no local em painéis de madeira laminada cruzada de 12 cm. O contraventamento da construção é garantido pela construção em madeira, quer isto dizer, através das paredes interiores e dos tetos mistos de madeira e betão.

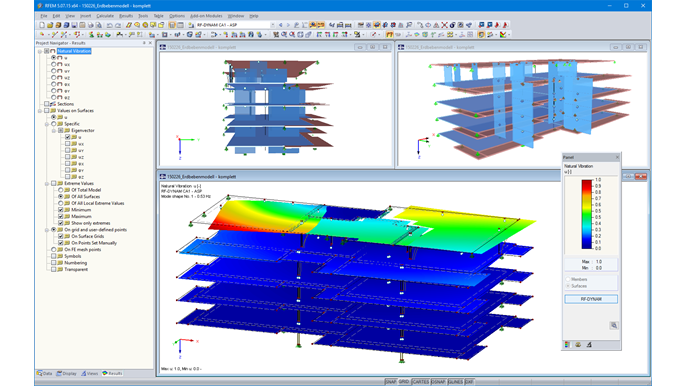

Uma vez que o lago de Constança se situa na zona sísmica 2, o gabinete de engenharia Pirmin Jung teve também de efetuar o dimensionamento para o caso de carga de sismo no modelo 3D do RFEM. Para este efeito, foi utilizado o método de espectro de resposta no RF‑DYNAM. "Foi assim possível calcular os esforços de ligação com toda a precisão, o que contribuiu para uma solução mais económica em comparação com o método habitualmente utilizado dos esforços equivalentes", dito pelos engenheiros da Pirmin Jung.

Palavras-chave

Estrutura de madeira Edifício de madeira Madeira laminada cruzada Análise do espectro de respostas
