Pięciokondygnacyjny drewniany dom pasywny w Friedrichshafen, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Coraz więcej miast i miasteczek, zwłaszcza w południowych Niemczech, jest otwartych na wielokondygnacyjne budynki z drewna. Niemieckie miasto Friedrichshafen nad Jeziorem Bodeńskim zostało przekonane do koncepcji budynku mieszkalnego opracowanej przez firmę budowlaną z drewna Müllerblaustein Holzbau GmbH.

Statyka i konstrukcja Pirmin Jung Engineers
Sinzig
www.pirminjung.de
Inwestor Müllerblaustein Holzbau GmbH
Bluestone
www.muellerblaustein.de
Architekt Ecorumi
Friedrichshafen, Niemcy
www.ecorumi.de

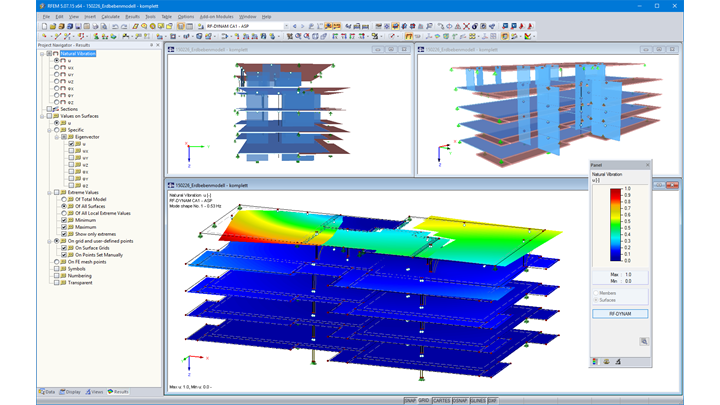

Model

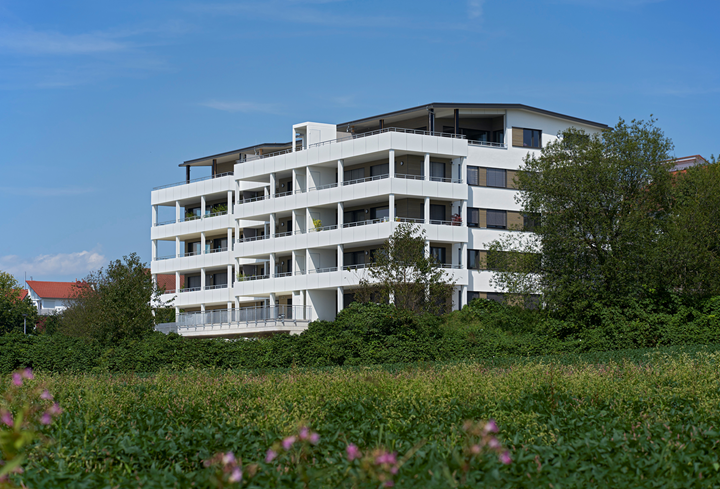

Dom wielopokoleniowy z widokiem na jezioro powstał jako ekologiczna konstrukcja drewniana i zaprojektowany jako dom pasywny. Za analizę statyczno -wytrzymałościową odpowiadało między innymi biuro inżynierskie Pirmin Jung Deutschland GmbH, klient firmy Dlubal Software.

Konstrukcja i obliczenia statyczne

Pięciokondygnacyjna konstrukcja z drewna o długości 476 m i szerokości ok. 30 m zapewnia 19 mieszkań o łącznej powierzchni 131 m². Przeszklona strefa wejściowa w centralnej części łączy dwie asymetryczne części mieszkalne budynku.

Fundament składa się z żelbetowej płyty stropowej o grubości 25 cm. Piwnica również jest żelbetowa i obejmuje komórki lokatorskie, pomieszczenia techniczne oraz parkingi podziemne. Nad betonową konstrukcją znajduje się drewniana konstrukcja o wysokości 15,8 m.

Przegroda zewnętrzna budynku składa się z paneli drewnianych; Ściany wewnętrzne są częściowo wykonane z pięciowarstwowego drewna klejonego warstwowo, a częściowo z drewnianych paneli. Płyty stropowe składają się z drewniano-betonowego układu kompozytowego. Na płytach drewnianych klejonych krzyżowo o grubości 12 cm na placu budowy wylano szybkowiążącą warstwę betonu o grubości 14 cm. Zbrojenie budynku obejmuje wyłącznie konstrukcję drewnianą; to znaczy ściany działowe między mieszkaniami a płytami zespolonymi drewniano-betonowymi.

Ponieważ region Jeziora Bodeńskiego znajduje się w strefie trzęsienia ziemi 2, biuro inżynierskie Pirmin Jung musiało również przeanalizować przypadek obciążenia trzęsieniem ziemi na modelu 3D w programie RFEM. W tym celu wykorzystano metodę spektrum odpowiedzi w RF-DYNAM Pro. „Ponieważ można było dokładnie obliczyć siły w połączeniach, przyczyniło się to do bardziej opłacalnego rozwiązania w porównaniu z powszechnie stosowaną metodą sił wypadkowych”, mówią inżynierowie z Pirmin Jung.
