Casa passiva a cinque piani in legno a Friedrichshafen, Germania

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Sempre più città e paesi, specialmente nella Germania meridionale, sono aperti per edifici in legno a più piani. Anche la città tedesca di Friedrichshafen sul Lago di Costanza è stata convinta del concetto di condominio dalla società di costruzioni in legno Müllerblaustein Holzbau GmbH.

Ingegneria strutturale
Pirmin Jung Engineers
Sinzig
www.pirminjung.de
Committente Müllerblaustein Holzbau GmbH
Bluestone
www.muellerblaustein.de
Architettura Ecorumi
Friedrichshafen, Germania
www.ecorumi.de

Modello

La casa multigenerazionale con vista sul lago è stata costruita come una struttura in legno ecologica e progettata come casa passiva. L'ufficio tecnico Pirmin Jung Deutschland GmbH, un cliente di Dlubal Software, era responsabile dell'analisi strutturale, tra le altre cose.

Struttura e progettazione

Con una lunghezza di 45 m ed una larghezza di circa 23 m, la struttura in legno a cinque piani offre una superficie totale di 2.200 m² per 19 appartamenti. La zona di ingresso vetrata nella parte centrale collega due parti residenziali asimmetriche dell'edificio.

La fondazione è costituita da una soletta in cemento armato con uno spessore di 25 cm. Anche il piano interrato è realizzato in cemento armato e comprende magazzini, locali tecnici dell'edificio e parcheggi interrati. Sopra la struttura in cemento armato si trova la struttura in legno alta 15,8 m.

L'involucro dell'edificio è costituito da pannelli di legno, le pareti interne sono in parte in legno lamellare di 10 cm di spessore con cinque strati e in parte in pannelli di legno. I solai sono costituiti da un sistema composto legno-calcestruzzo. Sui pannelli in legno lamellare a strati incrociati spessi 12 cm, è stato gettato in loco uno strato di calcestruzzo a presa rapida con uno spessore di 14 cm. L'armatura dell'edificio comprende esclusivamente la struttura in legno, cioè le pareti divisorie tra gli appartamenti e le solette composte legno-calcestruzzo.

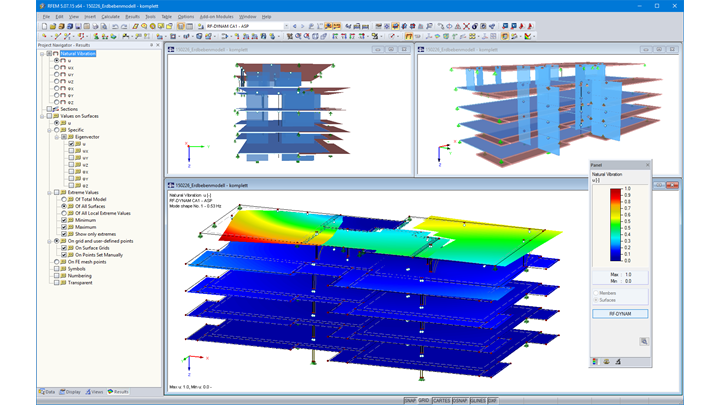

Poiché la regione del Lago di Costanza si trova nella zona sismica 2, lo studio di ingegneria Pirmin Jung ha dovuto analizzare anche il caso di carico sismico sul modello 3D in RFEM. Per questo, è stato utilizzato il metodo dello spettro di risposta in RF-DYNAM Pro. "Poiché le forze congiunte potevano essere calcolate esattamente, ha contribuito a una soluzione più economica rispetto al metodo della forza risultante comunemente utilizzato," affermano gli ingegneri di Pirmin Jung.

Parole chiave

Struttura in legno Costruzione in legno Legname a strati incrociati Analisi con spettro di risposta
