Bâtiment BEPAS de cinq étages à Friedrichshafen, Allemagne

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

De plus en plus de villes et villages du sud de l'Allemagne sont ouverts aux bâtiments en bois de plusieurs étages. L'entreprise de construction en bois Müllerblaustein GmbH a également convaincu la ville allemande de Friedrichshafen, au bord du lac de Constance.

Bureau d'études, protection incendie, bilan énergétique, acoustique Pirmin Jung Ingenieure
Sinzig
www.pirminjung.de
Construction, maître d'ouvrage, entreprise générale, planification, fabrication, montage Müllerblaustein Holzbau GmbH
Blaustein
www.muellerblaustein.de
Architecture Ecorumi
Friedrichshafen, Allemagne
www.ecorumi.de

Modèle

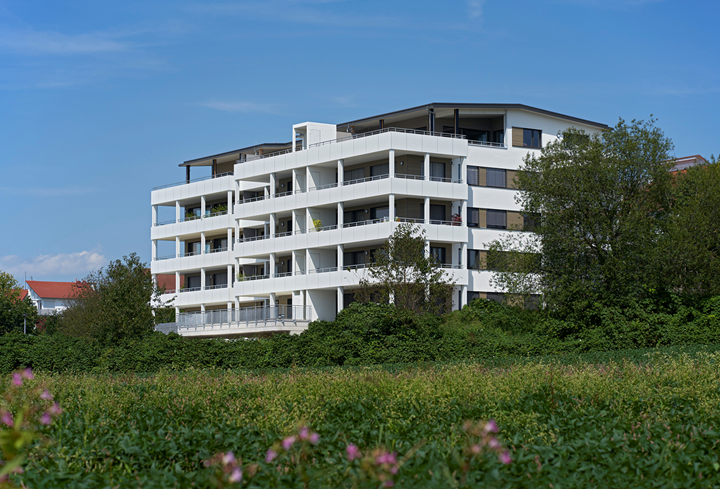

Cette maison multigénérationnelle avec vue sur le lac a été construite comme une structure en bois respectueuse de l'environnement et conçue comme une maison passive. Le bureau d'études Pirmin Jung Deutschland GmbH, client de Dlubal Software, était notamment en charge du calcul de structure.

Structure et calcul

Avec une longueur de 45 m et une largeur d'environ 23 m, cette structure bois de 5 étages offre une surface totale de 2 200 m² pour 19 appartements. L'entrée vitrée de la partie centrale relie deux parties résidentielles asymétriques du bâtiment.

La fondation est constituée d'une dalle de plancher en béton armé de 25 cm d'épaisseur. Le sous-sol est également en béton armé et comprend des locaux de stockage, des locaux techniques et des parkings souterrains. Au-dessus de la structure en béton se trouve la structure en bois de 15,8 m de haut.

L'enveloppe du bâtiment est composée de panneaux en bois, les murs intérieurs sont en partie en bois lamellé-collé de 10 cm d'épaisseur et en cinq couches et en partie en panneaux de bois. Les dalles de plancher sont composées d'un système mixte bois-béton. Une couche de béton à prise rapide de 14 cm d'épaisseur a été coulée sur les panneaux en lamellé croisé de 12 cm d'épaisseur. L'armature du bâtiment est constituée exclusivement de la structure bois, c'est-à-dire des cloisons de séparation entre les appartements et des dalles mixtes bois-béton.

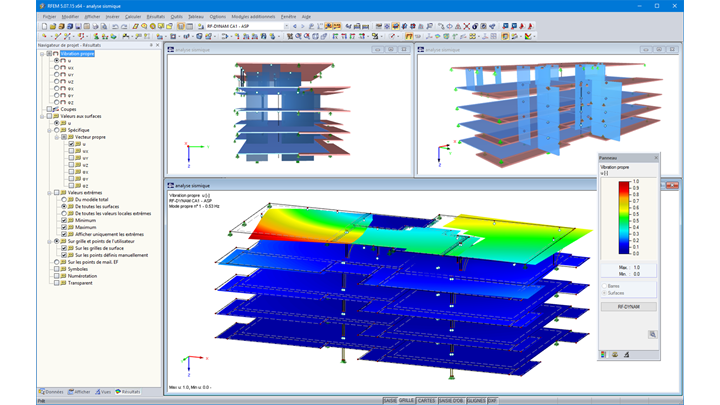

La région du lac de Constance étant située dans la zone sismique 2, le bureau d'études Pirmin Jung a également dû analyser le cas de charge sismique sur le modèle 3D dans RFEM. Pour ce faire, la méthode du spectre de réponse de RF-DYNAM Pro a été utilisée. «Les efforts conjoints pouvant être calculés avec précision, il a donc été possible de proposer une solution plus économique que la méthode des forces résultantes couramment utilisée», ont déclaré les ingénieurs de Pirmin Jung.

Mots-clés

Structure en bois Bâtiment en bois Bois lamellé croisé Analyse du spectre de réponse
