木结构被动式节能住宅项目,德国 Friedrichshafen

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

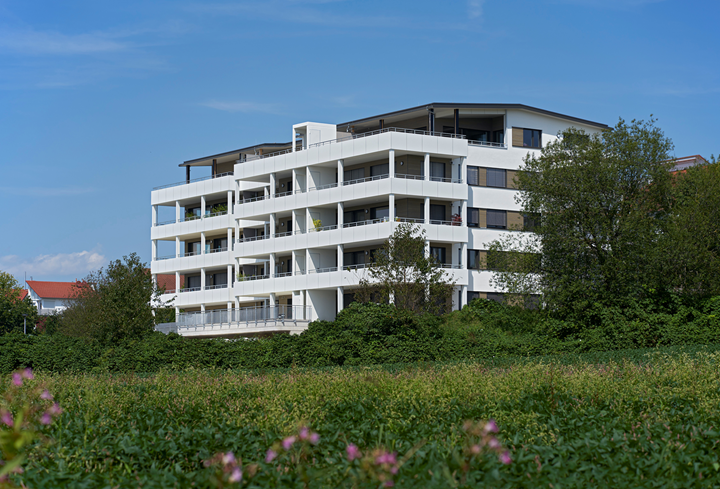

越来越多的城市和城镇,特别是在德国南部的城市,开始允许建造多层木结构建筑。 木结构建筑公司MüllerblausteinHolzbau GmbH率领德国公寓建筑这个概念由德国的腓特烈港(Friedrichshafen)建造。

结构设计 Pirmin Jung工程师
辛吉格
www.pirminjung.de
投资商,开发商,总承包商,计划,生产,组装 MüllerblausteinHolzbau GmbH
青石
www.muellerblaustein.de
建筑学 Ecorumi
Friedrichshafen, Germany
www.ecorumi.de

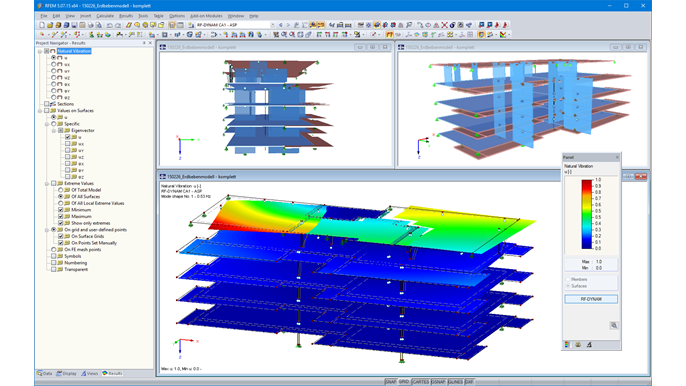

模型

这座多代屋湖景的建筑是一座环保的木结构建筑,是一栋被动建筑。 Dlubal Software的客户Pirmin Jung Deutschland GmbH是负责结构分析的项目。

结构设计

该木结构层高为45米,宽度为23m,总建筑面积为2200平方米,可容纳19人。 中央的玻璃入口区域连接了建筑物的两个不对称的住宅部分。

基础由厚度为25 cm的钢筋混凝土底板组成。 地下室也由钢筋混凝土制成,包括储藏室,建筑设备室和地下停车场。 该木结构建筑位于混凝土结构的上方,高度为15.8 m。

建筑的外围是木板,内墙部分由10厘米厚的五层板胶合木制成,另外一部分由木板组成。 底板由木和混凝土组合而成。 在12 cm厚的正交胶合木板上现场浇筑厚度为14 cm的快速硬化混凝土层。 建筑结构的加固材料仅包含木结构,即公寓和木结构混凝土组合板之间的隔墙。

由于康斯坦茨湖湖区位于地震分区2,因此工程师Pirmin Jung必须在RFEM中使用三维模型对地震荷载工况进行分析。 为此使用了附加模块RF-DYNAM Pro中的反应谱方法。 Pirmin Jung的工程师们说:“由于铰接力可以精确地计算,所以它比通常的合力方法更加经济。”

关键词

木结构 木结构建筑 正交胶合木 反应谱方法
