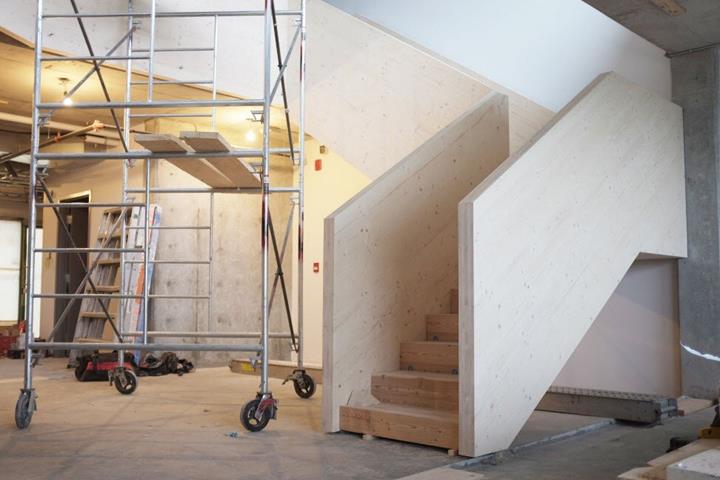

Escadaria em CLT na sede da Naikoon em Vancouver, Canadá

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

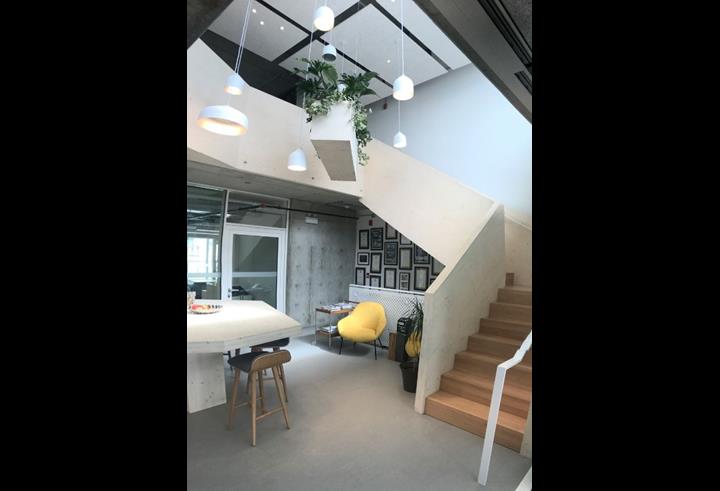

No final de 2018, a Naikoon Contracting Ltd. anunciou a abertura da nova sede em Vancouver e na primavera de 2019 realizou-se a inauguração. No centro do novo escritório está um conjunto impressionante de escadas em madeira laminada cruzada (CLT), que foram executadas com uma técnica de colagem sólida da Timber Structures 3.0 (TS3). Trata-se da primeira vez que a tecnologia TS3 foi utilizada na América do Norte.

Cliente Naikoon Contracting Ltd., Canadá
naikooncontracting.com
Arquiteto Studio 531, Canadá
studio531.ca
Cálculo estrutural ASPECT Structural Engineers, Canadá
aspectengineers.com
Desenhos de loja e logística Styxworks, Canadá
styxworks.com
Fabricação KLH, Áustria
klh.at
Montagem/colagem Timber Structures 3.0, Suíça
ts3.biz/de

Modelo

Detalhes de projeto

Os painéis CLT foram produzidos e pré-tratados pela KLH Austria. A técnica de colagem TS3 utilizada para este projeto permite a união de produtos de madeira com ligações em que não são necessários pregos ou parafusos. Esta técnica de ligação é ideal para arquitetos e empreiteiros que sonham com infinitas possibilidades, tais como longas vigas de madeira, estruturas dobradas ou linhas curvadas.

A equipe da Naikoon e outros engenheiros estruturais participaram num curso de formação intenso com especialistas da TS3. O objetivo da formação foi a familiarização com a pesquisa e desenvolvimento do TS3 e realizar um exercício prático com a técnica de colagem. As escadas foram instaladas em conjunto com a equipa da TS3 e duraram pouco mais de uma semana.

Detalhes de construção

A escadaria em madeira laminada cruzada só está apoiada na parte inferior e superior com um patamar flutuante. Devido a geometria foi necessária uma estrutura rígida com capacidade para absorver os momentos de flexão e torção.

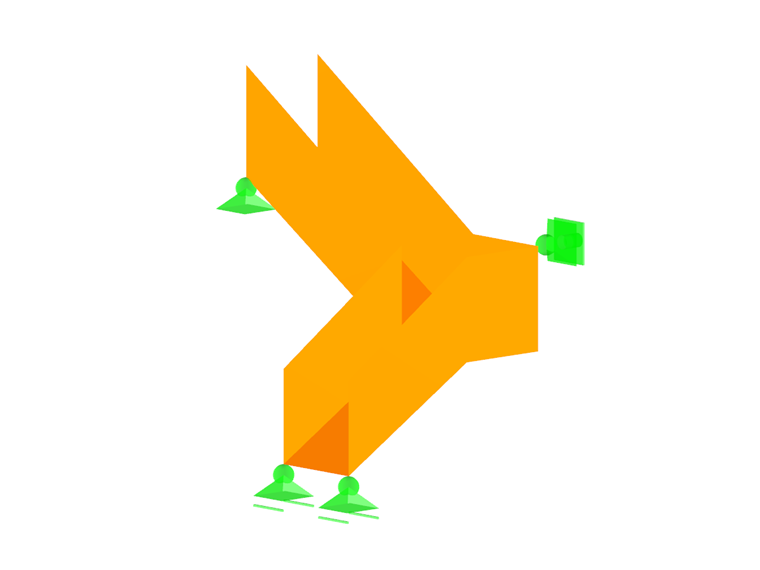

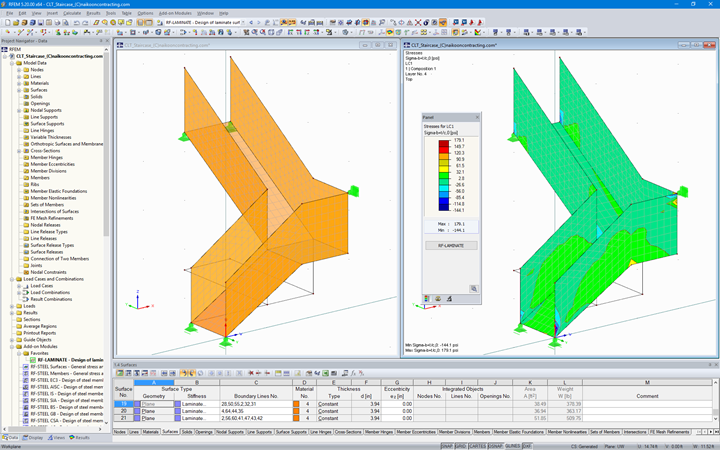

A estrutura foi dimensionada no RFEM com o módulo adicional RF-LAMINATE. Com RF-LAMINATE, foi possível ajustar e executar rapidamente diferentes ligações de madeira laminada cruzada de forma a analisar o correspondente comportamento e distribuição de tensões.

Uma vez que as ligações contêm apenas uma camada de cola, o cálculo e dimensionamento foram relativamente simples em comparação com outros tipos de ligação mais complexos, que também seriam adequados para esta aplicação.

Local do projeto


Palavras-chave

Engenharia Civil Analisar estruturas pode ser divertido Cálculos estruturais Software de cálculo estrutural Software de dimensionamento estrutural Engenharia estrutural software de cálculo estrutural Edifício 3D Engenheiro de estruturas Madeira laminada colada Estrutura de madeira Engenharia de Madeira Calculo de estrutura de madeira Arquitetura de madeira Edifício de madeira Estrutura em madeira Eurocódigo 5 Estrutura de madeira Estrutura de madeira Estruturas de madeira Madeira laminada cruzada Madeira CLT
