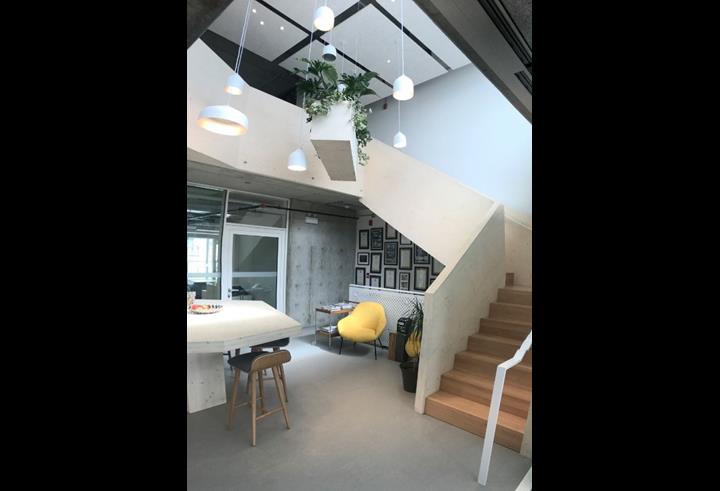

Escalera de CLT en las oficinas centrales de Naikoon de Vancouver, BC Canadá

Proyecto de cliente

Propietario Naikoon Contracting Ltd., Canadá
naikooncontracting.com
Arquitectura Studio 531, Canadá
studio531.ca
Ingeniería ASPECT Structural Engineers, Canadá
aspectengineers.com
Planos de taller y logística Styxworks, Canadá
styxworks.com
Fabricación KLH, Austria
klh.at
Instalación / Encolado Timber Structures 3.0, Suiza
ts3.biz/de

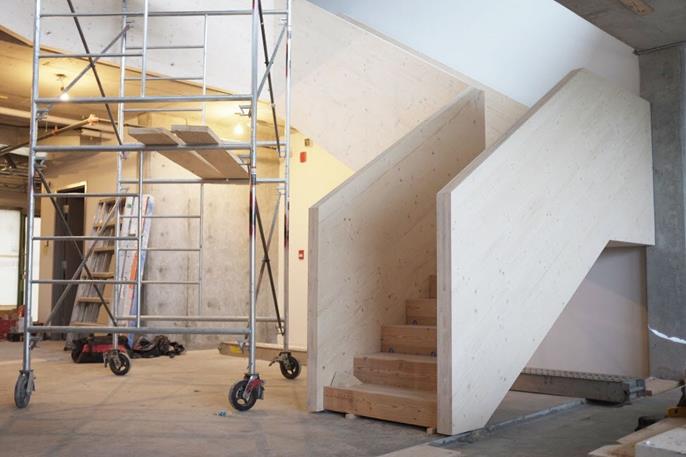

Naikoon Contracting Ltd. anunció sus nuevas oficinas centrales en Vancouver, BC a finales de 2018 con una gran inauguración en la primavera de 2019. Las nuevas oficinas están centradas alrededor de un conjunto de escaleras de madera contralaminada (CLT) que utilizan una tecnología de encolado profundo desarrollada por Timber Structures 3.0 (TS3). Esta fue la primera vez que se utilizó la tecnología TS3 en América del Norte.

Detalles del proyecto

Los paneles de madera contralaminada (CLT) fueron fabricados y tratados previamente por KLH Austria. La tecnología de encolado TS3 utilizada para este proyecto permite la unión a tope de productos de madera y no requiere clavos ni tornillos. Este enfoque de uniones es ideal para que los arquitectos y constructores ideen infinitas posibilidades, incluyendo vigas largas de madera, estructuras cruzadas y líneas extremadamente curvas.

Con la ayuda de los expertos de TS3, los empleados de Naikoon y otros involucrados en el diseño de la estructura participaron en un curso intensivo de formación dedicado a explorar la investigación y el desarrollo de la técnica TS3 y una sesión práctica con la técnica del encolado. La instalación de las escaleras también se realizó con el equipo de TS3, el cual tardó poco más de una semana en completarse.

Detalles de la estructura

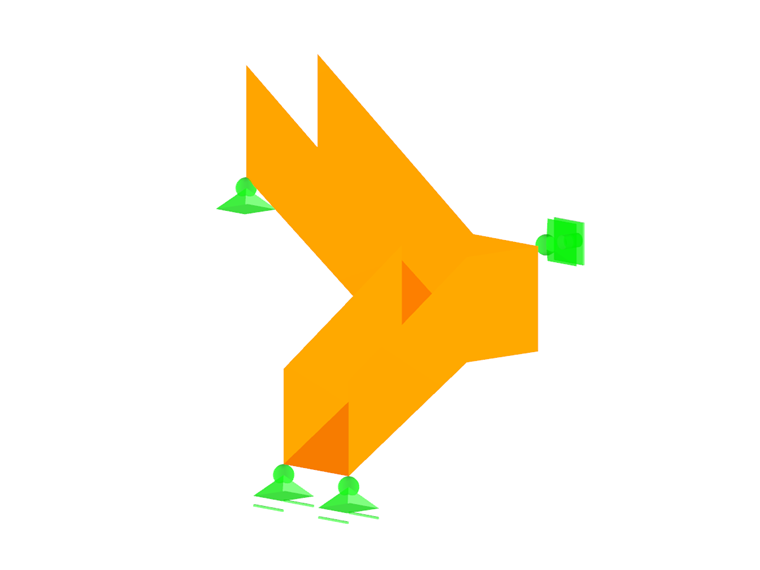

La escalera de CLT se apoya solo en la base y la parte superior con un rellano flotante. Basándose en la geometría, esto requirió una estructura rígida capaz de absorber los momentos de flexión y torsión.

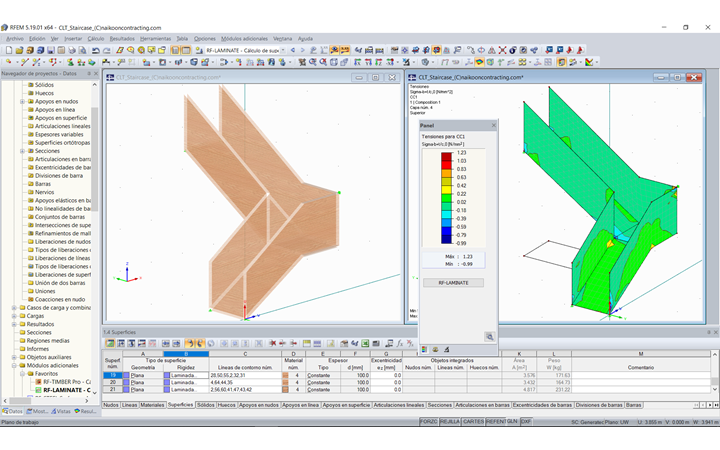

La estructura se analizó en RFEM utilizando el módulo RF-LAMINATE. RF-LAMINATE permitió ajustar y ejecutar rápidamente varias composiciones de CLT para analizar el comportamiento y la distribución de las tensiones respectivas.

Como las uniones solo incluyen una sola capa de adhesivo, el análisis y el diseño fueron bastante simples en comparación con otros tipos de conexión más complejos que se podrían haber usado para esta aplicación.
