Escalier en CLT du siège social de Naikoon à Vancouver, Canada

Projet Client

Client Naikoon Contracting Ltd., Canada
naikooncontracting.com
Architecture Studio 531, Canada
studio531.ca
Calcul de structure ASPECT Structural Engineers, Canada
aspectengineers.com
Plans d'atelier et logistique Styxworks, Canada
styxworks.com
Fabrication des panneaux KLH, Autriche
klh.at
Montage, collage Timber Structures 3.0, Suisse
ts3.biz

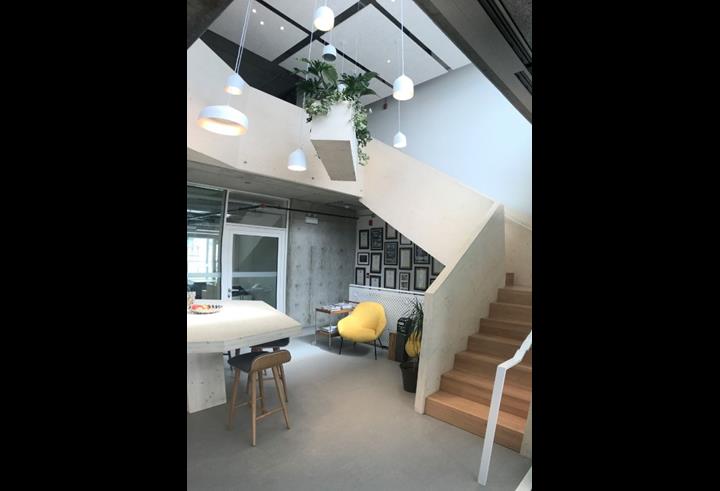

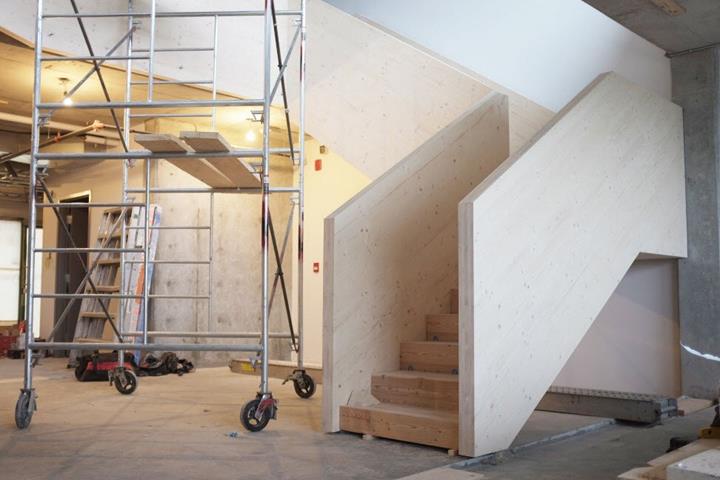

La société Naikoon Contracting Ltd. avait dévoilé  le nouvel emplacement de son siège social à Vancouver à la fin de l'année 2018 avec une inauguration prévue au printemps 2019. Ces nouveaux locaux ont été conçus autour d'un remarquable escalier en CLT (bois lamellé croisé) collé à l'aide de la technologie TS3 développée par l'entreprise Timber Structures 3.0. Il s'agit du premier projet ayant recours à cette technologie en Amérique du Nord.

Détails du projet

Les panneaux CLT ont été fabriqués et pré-traités par la société autrichienne KLH. La technologie de collage TS3 utilisée pour ce projet permet d'assembler bout à bout des éléments bois sans clous ni vis. Une telle approche offre des possibilités infinies aux architectes et entreprises de construction qui peuvent concevoir des projets avec de longues poutres bois, des structures plissées et des courbes particulièrement marquées.

Les experts de TS3 ont dispensé une formation intensive aux collaborateurs de Naikoon et aux autres parties impliquées dans la conception de cette structure afin d'expliquer les processus de recherche et de développement de la technologie TS3, mais aussi d'effectuer une session pratique. L'équipe de la société TS3 a également pris part au montage de l'escalier, qui a duré un peu plus d'une semaine.

Détails de la structure

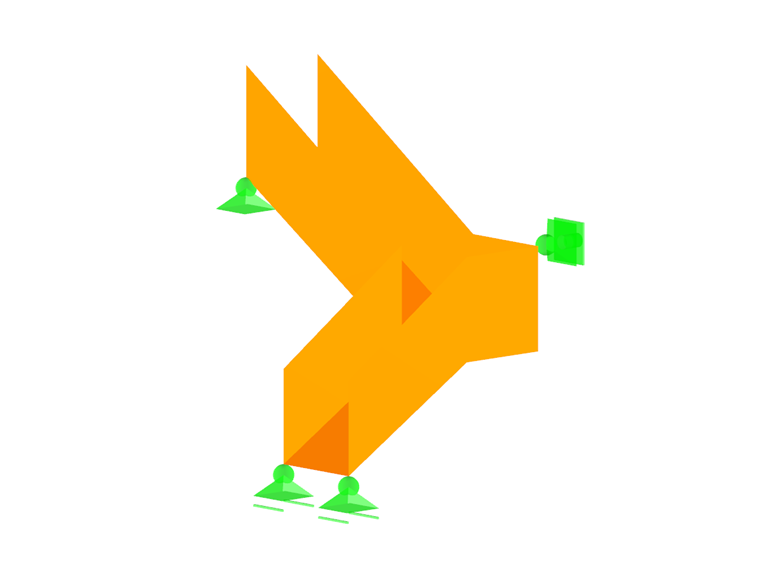

L'escalier en CLT est uniquement supporté par un palier flottant à ses deux extrémités. La géométrie de ce projet nécessitait une structure rigide capable de supporter des moments de flexion et de torsion.

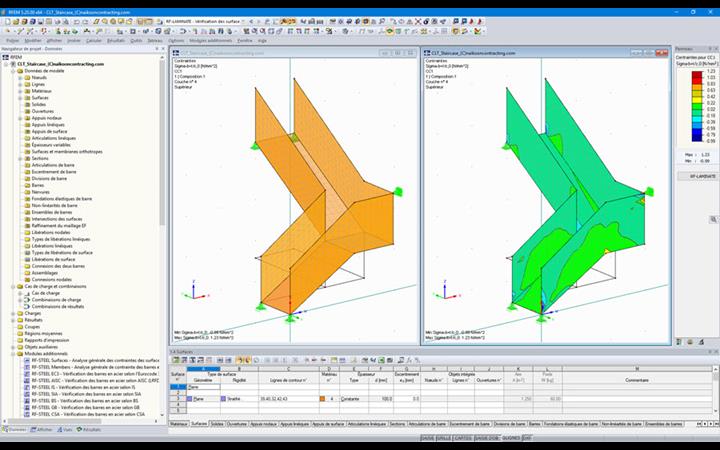

Celle-ci a été calculée dans RFEM à l'aide du module RF-LAMINATE. Ce dernier a permis d'ajuster et modéliser rapidement divers assemblages CLT afin d'analyser leur comportement et la répartition des contraintes.

L'analyse et le calcul des joints avec une seule couche d'adhésif se sont avérés relativement simples par rapport aux opérations qu'auraient nécessité des connexions plus complexes envisageables pour ce type de projet.
