Schodiště z křížem lepeného dřeva v sídle společnosti Naikoon ve Vancouveru, Kanada

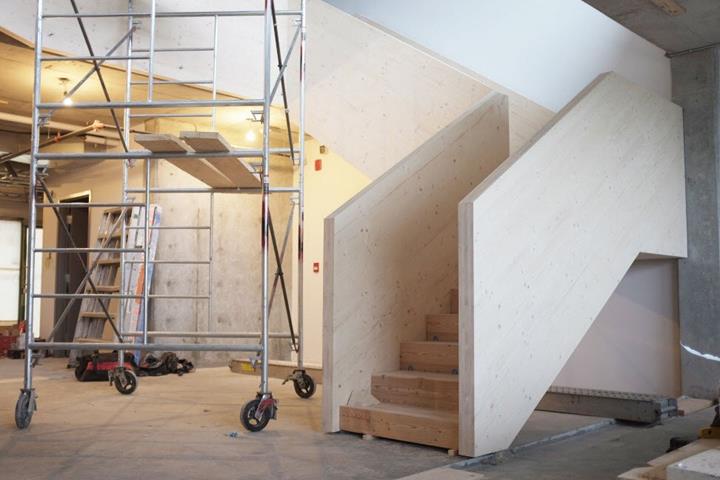

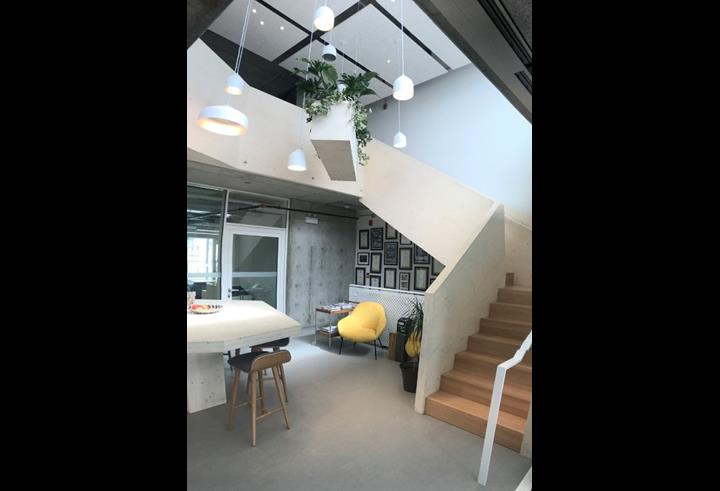

Koncem roku 2018 oznámila společnost Naikoon Contracting Ltd., že zřizuje ve Vancouveru své nové hlavní sídlo. Jeho slavnostní otevření se pak konalo na jaře 2019. Uprostřed nové administrativní budovy se nachází impozantní schodiště z křížem lepeného dřeva. Při jeho lepení se důsledně uplatňovaly kvalitní technologické postupy společnosti Timber Structures 3.0 (TS3). Technologie TS3 byla v Severní Americe použita vůbec poprvé.

Informace o projektu

Desky z křížem lepeného dřeva vyrobila a ošetřila společnost KLH Austria. Technologie lepení TS3, která se u tohoto projektu uplatnila, umožňuje spojovat dřevěné prvky bez použití hřebíků či šroubů. Tato spojovací technologie je ideální pro architekty a stavaře, kteří sní o nekonečných možnostech, jaké skýtají například dlouhé dřevěné trámy, překládané konstrukce nebo divoce zakřivené linie.

Zaměstnanci společnosti Naikoon se spolu se statiky, kteří pracovali na statickém návrhu konstrukce, zúčastnili intenzivního školení s odborníky z TS3. Cílem školení bylo seznámit pracovníky s výzkumem a vývojem TS3 a uvést je při praktickém cvičení do technologie lepení. Také montáž schodů probíhala za asistence TS3 týmu a trvala něco přes týden.

Konstrukční detaily

Dřevěné schodiště podpírá pouze podesta na jeho horním a dolním konci. Vzhledem ke geometrii se muselo jednat o tuhou konstrukci, která dokáže přenášet ohybové i torzní momenty.

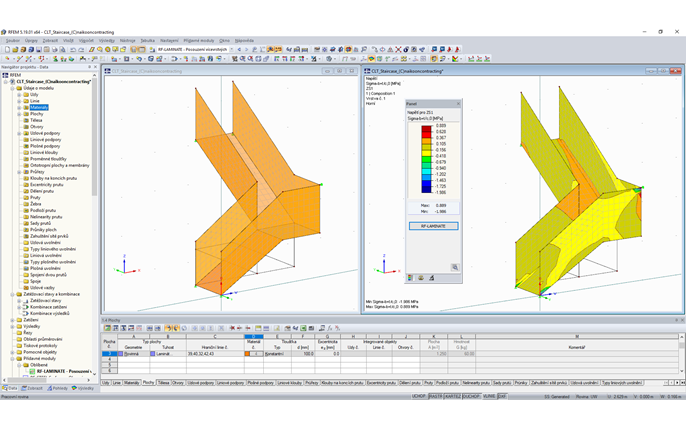

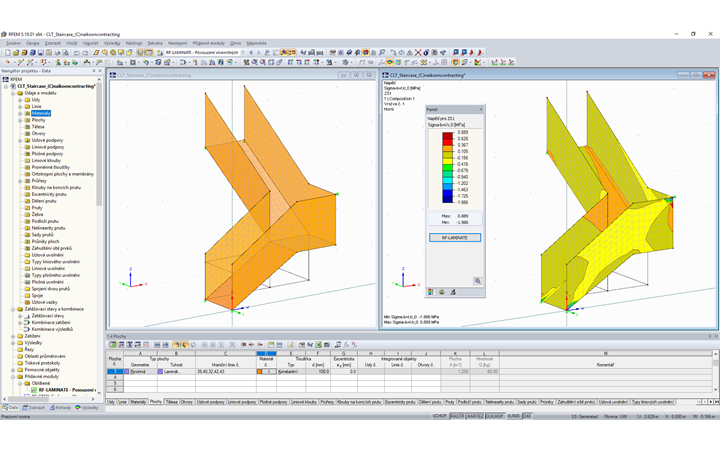

Konstrukce byla posouzena v programu RFEM a jeho přídavném modulu RF-LAMINATE. Modul RF-LAMINATE umožňoval rychle upravovat a navrhovat různé spoje pro křížem lepené dřevo, a tak vyšetřit příslušné chování a rozdělení napětí.

Vzhledem k tomu, že spoje obsahují pouze jednu vrstvu lepidla, byly návrh a posouzení poměrně jednoduché ve srovnání s jinými složitějšími typy spojů, které by také mohly v tomto projektu připadat v úvahu.



Zadání projektu

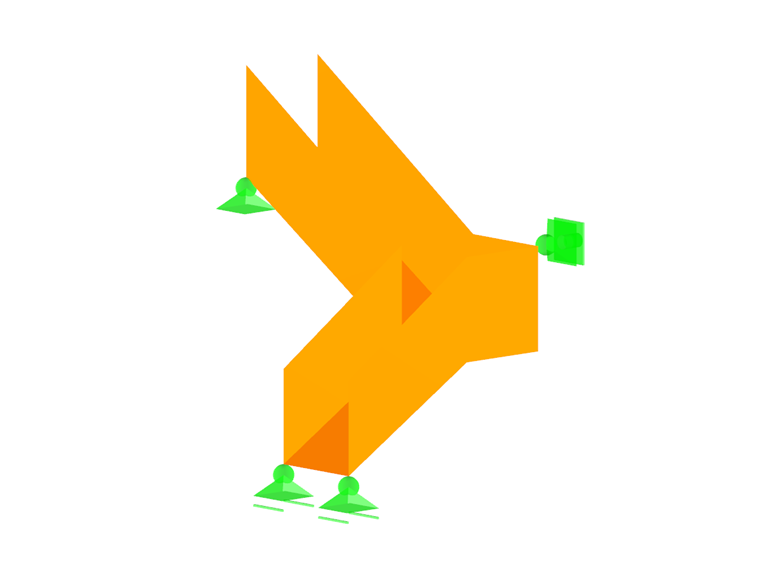

Data modelu

Počet uzlů 21
Počet linií 30
Počet ploch 7
Počet zatěžovacích stavů 3
Počet kombinací zatížení 2
Celková hmotnost 1,019 t
Rozměry 3,167 x 3,991 x 4,241 m
Verze programu 5.20.00
