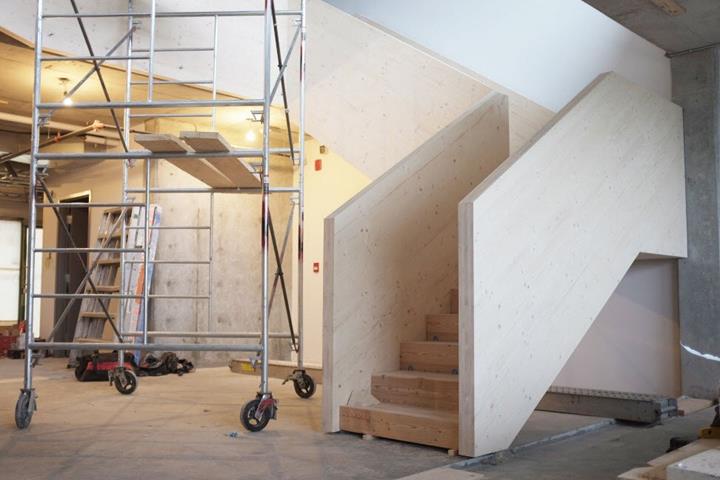

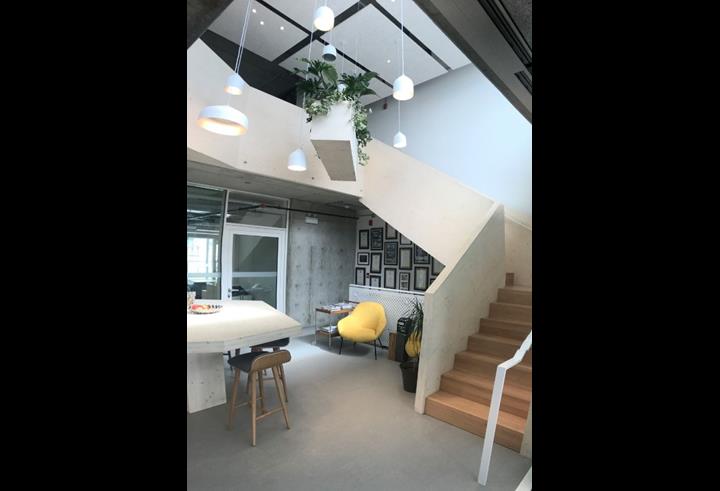

Schody z drewna klejonego krzyżowo (CLT) w głównej siedzibie firmy Naikoon w Vancouver, Kolumbia Brytyjska, Kanada

Projekt klienta

Właściciel Naikoon Contracting Ltd., Kanada
naikooncontracting.com
Architektura Studio 531, Kanada
studio531.ca
Inżynieria ASPECT Structural Engineers, Kanada
aspectengineers.com
Rysunki warsztatowe i logistyka Styxworks, Kanada
styxworks.com
Produkcja KLH, Austria
klh.at
Montaż/Klejenie Timber Structures 3.0, Szwajcaria
ts3.biz/de

Firma Naikoon Contracting Ltd. ogłosiła pod koniec 2018 roku, że w Vancouver powstanie nowa siedziba, której wielkie otwarcie zaplanowano na wiosnę 2019 r. Centralnym punktem nowego biura mają być niezwykłe schody z drewna klejonego krzyżowo (CLT), w wybudowaniu których zastosowana zostanie innowacyjna technologia łączenia elementów drewnianych Timber Structures 3.0 opracowana przez firmę TS3. Technologia ta po raz pierwszy jest wykorzystana w Ameryce Północnej.

Dane projektu

Panele z CLT zostały wyprodukowane i poddane wstępnej obróbce przez KLH Austria. Technologia TS3, zastosowana w tym projekcie, umożliwia łączenie czołowe (klejenie) elementów drewnianych i nie wymaga zastosowania śrub ani wkrętów. Jest to idealne rozwiązanie dla architektów i budowniczych marzących o nieskończonych możliwościach, jeśli chodzi o zastosowanie drewnianych belek, zakrzywionych linii i konstrukcji.

Z pomocą ekspertów z firmy TS3, pracownicy Naikoon oraz inne osoby zaangażowane w powstanie projektu, wzięły udział w intensywnym szkoleniu, poświęconemu badaniom i rozwojowi technologii oraz w warsztatach z technologii klejenia. Montaż schodów, trwający nieco ponad tydzień, także odbył się przy udziale zespołu TS3.

Szczegóły konstrukcji

Schody z CLT są podparte jedynie przy podstawie i u góry, za pomocą podestu półkowego. Ze względu na geometrię wymagało to zastosowania sztywnej konstrukcji, zdolnej do przenoszenia momentów zginających i skręcających.

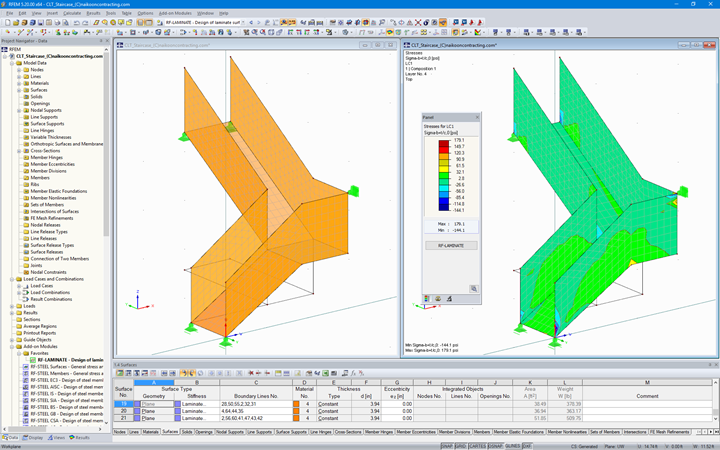

Konstrukcja została przeanalizowana w głównym programie RFEM, z wykorzystaniem modułu RF-LAMINATE. Dzięki RF-LAMINATE możliwe było szybkie dostosowanie i wykonanie różnych połączeń drewna klejonego krzyżowo w celu zbadania odpowiedniego zachowania i rozkładu naprężeń.

Ponieważ ten typ połączeń uwzględnia tylko pojedynczą warstwę substancji klejącej, przeprowadzenie analizy i obliczeń było dosyć proste, w porównaniu z innymi, bardziej złożonymi typami połączeń, które mogłyby być wykorzystane w tym projekcie.
