Tenda de campismo de luxo "Four-Season-Arch", EUA
Projeto de cliente da Dlubal
A empresa Under Canvas proporciona uma experiência única que inclui campismo de luxo (glamping) e aventura. A empresa foi fundada em 2009 e cresceu, possuindo atualmente vários resorts e tendas de campismo de luxo para eventos personalizados em todo o país.
| Proprietário |
Under Canvas Bozeman, Montana, EUA www.undercanvas.com |
| Cálculo estrutural |
Modular Structural Consultants, LLC. Plano, Texas, EUA www.modularconsultant.com |
Modelo
As tendas da Under Canvas, inspiradas nos safáris, foram concebidas de modo a reduzir o impacto ambiental e a proporcionar, simultaneamente, uma experiência de campismo de luxo. As tendas ao estilo dos safáris podem ser encontradas em muitos dos lindíssimos e famosos parques e monumentos nacionais dos EUA, proporcionando aos campistas uma noite bem relaxada para explorarem a natureza logo pela manhã.
Estrutura

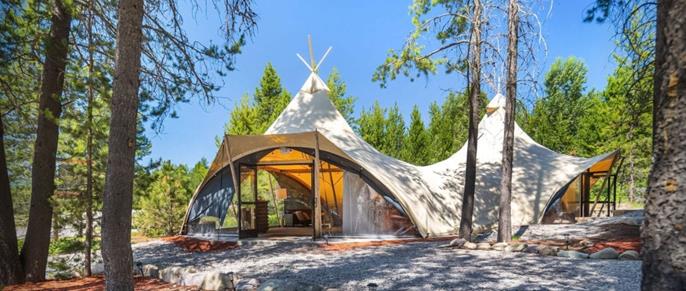

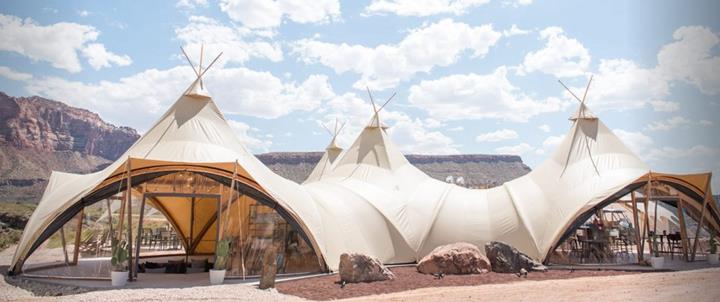

A tenda Four-Season-Arch é uma excelente tenda destinada a resorts de campismo de luxo. A sua forma estética é única. A tenda pode ser composta por uma ou várias unidades. Cada unidade tem três lados iguais. Cada lado é emoldurado por um arco de madeira laminada colada com um vão de, aproximadamente, 8 metros. Com uma elevação em arco de, aproximadamente, 3 metros de altura, posicionada com uma ligeira inclinação. Os três arcos laterais são mantidos juntos com vigas de madeira horizontais. Os postes redondos, medindo aproximadamente 7 metros de comprimento cada, estão colocados no centro das vigas de madeira horizontais, formando a ponta da tenda "tipi" no centro da unidade central. Na zona das portas de entrada, encontram-se dois postes com três metros de altura.

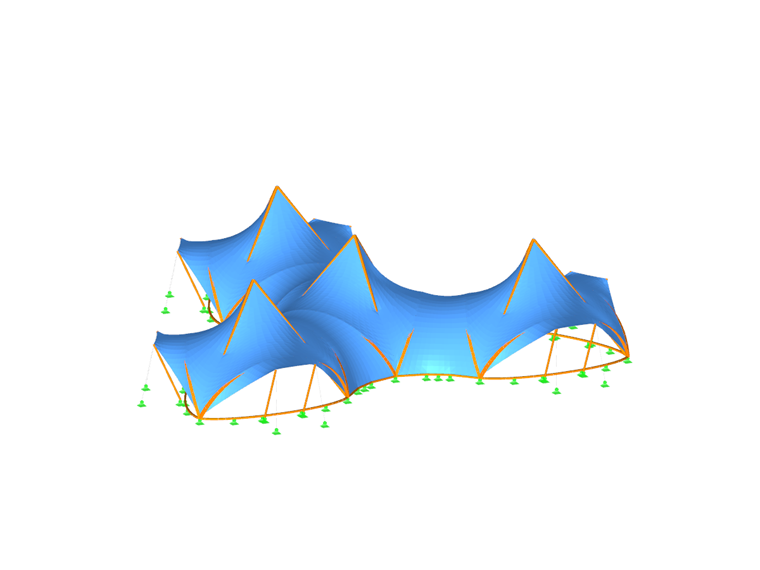

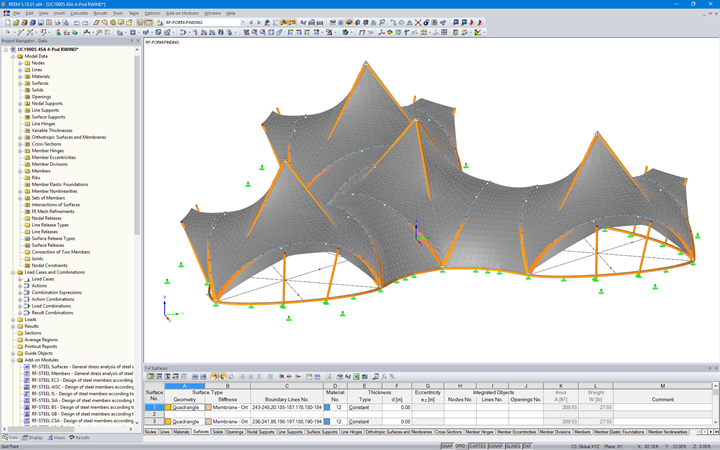

O tecido de membrana reforçada cobre a estrutura da unidade e forma a cúpula cónica da tenda. A abertura de acesso à tenda também pode ser aberta ou fechada com o tecido de membrana. O RFEM e o módulo adicional RF-FORM FINDING foram utilizados no cálculo e no dimensionamento estáticos, incluindo a determinação da forma do tecido de membrana com as forças de pré-esforço aplicadas.
A determinação das forças de vento para a tenda Four-Season-Arch, com a sua forma invulgar, representa um verdadeiro desafio. A única forma de produzir uma carga de vento precisa para esta tenda é através de testes reais no túnel de vento ou através da utilização de um software de simulação do vento no túnel de vento. O RWIND Simulation da Dlubal Software foi o programa escolhido para realizar a análise de vento na estrutura da tenda. O módulo adicional RF-TIMBER AWC foi utilizado para o dimensionamento da estrutura em madeira da tenda de acordo com as normas americanas.
Palavras-chave
Estrutura de membranas Form-finding Estrutura de tenda Forças do vento Simulação de vento
