Luxusní stan „Four-Season-Arch“, USA

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Společnost Under Canvas nabízí zákazníkům možnost zažít jedinečnou zážitkovou dovolenou ve spojení s all-inclusive luxusním kempováním (glamping). Společnost byla založena v roce 2009. Od té doby zaznamenala velký růst, a nyní tak v USA vlastní několik luxusních resortů pro glamping a nabízí stany na míru pro různé příležitosti.

Vlastník Under Canvas
Bozeman, Montana, USA
www.undercanvas.com
Statický výpočet Modular Structural Consultants, LLC.
Plano, Texas, USA
www.modularconsultant.com

Model

Stany společnosti Under Canvas ve stylu safari nemají výrazný dopad na životní prostředí, a přitom nabízejí vysoký komfort při přenocování. Safari stany jsou umístěny v půvabných národních parcích nebo u známých památek, a odpočatí hosté tak mohou ráno ihned vyrazit do přírody.

Konstrukce

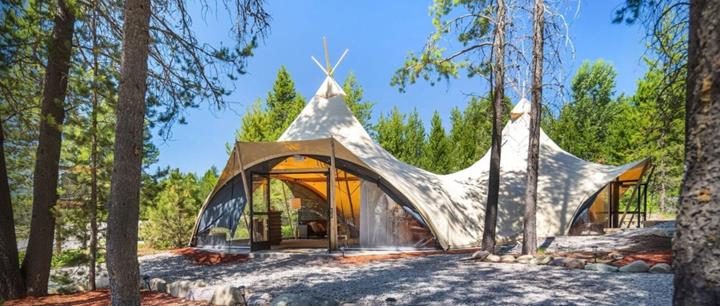

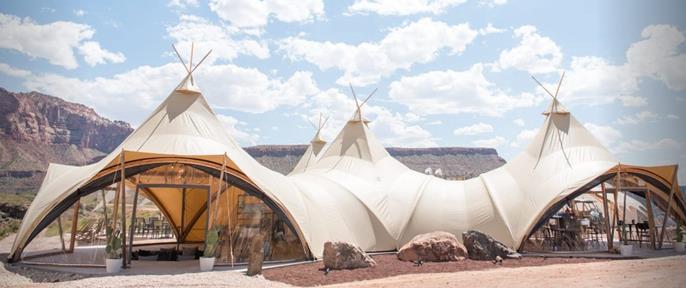

Úžasný stan Four-Season-Arch je vývěsním štítem luxusního kempování. Má unikátní tvar. Stan může sestávat z jednoho nebo z několika spojených celků. Každý celek má tři stejně dlouhé strany. Rám na každé straně tvoří oblouk z lepeného lamelového dřeva s rozpětím asi 8 metrů. Oblouk vykazuje mírný sklon a dosahuje výšky přibližně 3 metry. Tyto tři oblouky jsou navzájem pevně spojeny vodorovnými dřevěnými nosníky. Ve středové oblasti vodorovných dřevěných nosníků jsou umístěny kulaté vzpěry o délce asi 7 metrů, které se sbíhají do špičky ve středu každého celku a tvoří typický tvar týpí. V oblasti vchodu do každé jednotky se nacházejí vždy dvě 3 m dlouhé vzpěry.

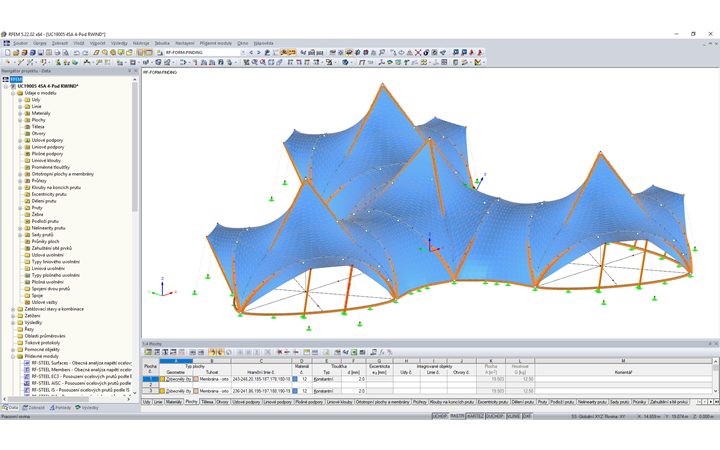

Rám každého celku je opláštěn pevnou membránovou tkaninou do tvaru kužele. Vchod do stanu je opatřen také membránovou tkaninou, kterou lze otvor otevřít nebo uzavřít. Pro statický výpočet a posouzení a pro nalezení tvaru membránové tkaniny při uvažovaných předpínacích silách byly použity programy RFEM a RF-FORM-FINDING.

Jedinečný tvar stanu Four-Season-Arch je výzvou pro stanovení sil větru. Jedinou možností, jak určit přesné zatížení větrem, je provést reálnou zkoušku ve větrném tunelu anebo použít software pro simulaci proudění vzduchu ve větrném tunelu. Pro analýzu sil větru působících na konstrukci stanu byl zvolen program RWIND Simulation společnosti Dlubal Software. V přídavném modulu RF-TIMBER AWC byla posouzena dřevěná konstrukce podle americké normy.

Klíčová slova

Membránové konstrukce Form-finding Stanová konstrukce Síly od větru Simulace větru
