Tienda de campaña de lujo "Four-Season-Arch", EE.UU.

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

La compañía Under Canvas ofrece la oportunidad única para un "glamping" (camping sofisticado) de aventura todo incluido. Establecida en 2009, la compañía ha crecido desde entonces hasta incluir múltiples complejos de glamping y eventos personalizados alrededor de todo el país.

Propietario Under Canvas
Bozeman, Montana, EE.UU.
www.undercanvas.com
Ingeniería estructural Modular Structural Consultants, LLC.
Plano, Texas, EE.UU.
www.modularconsultant.com

Modelo

Las carpas y tiendas de campaña de Under Canvas inspiradas en el safari buscan reducir el impacto medioambiental al mismo tiempo que ofrecen una experiencia de camping de lujo. Debido a que opera en muchos parques y monumentos nacionales preciosos y muy conocidos por todo Estados Unidos, las tiendas de campaña inspiradas en los safaris ofrecen a los campistas la habilidad de dormir profundamente y de estar listos para explorar la naturaleza por la mañana.

Estructura

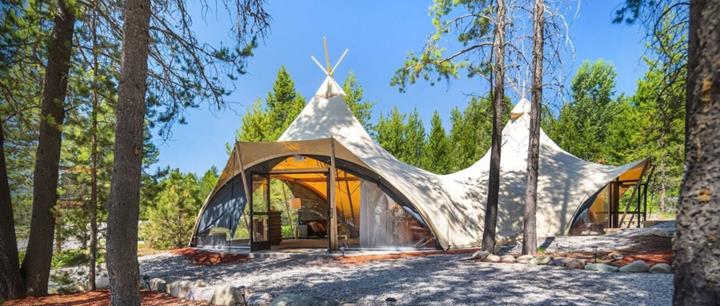

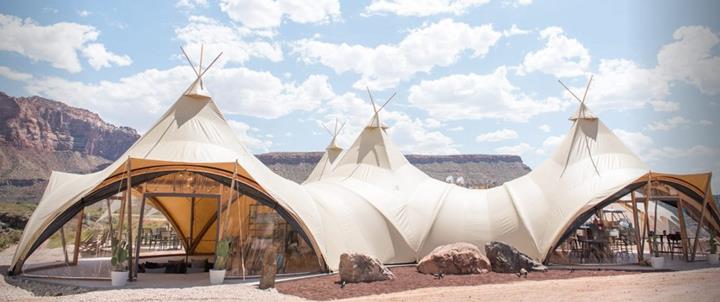

El Four-Season-Arch es una preciosa tienda de campaña central para complejos de camping de lujo. Tiene una forma estética única. La tienda de campaña puede consistir en una o varias unidades. Cada unidad tiene tres lados iguales. Cada lado está estructurado con un arco de madera laminada encolada, que abarca unos 8 metros de largo con una elevación del arco de aproximadamente 3 metros de altura posicionada en una ligera inclinación. Los tres arcos laterales se mantienen unidos con vigas horizontales de madera. Los postes redondos, que miden alrededor de 7 metros de largo cada uno, se colocan en el centro de las vigas horizontales de madera, formando la apariencia ojival de la tienda de campaña "tipi" en la unidad central. En las puertas de entrada se ubican dos postes de toldo de 3 metros.

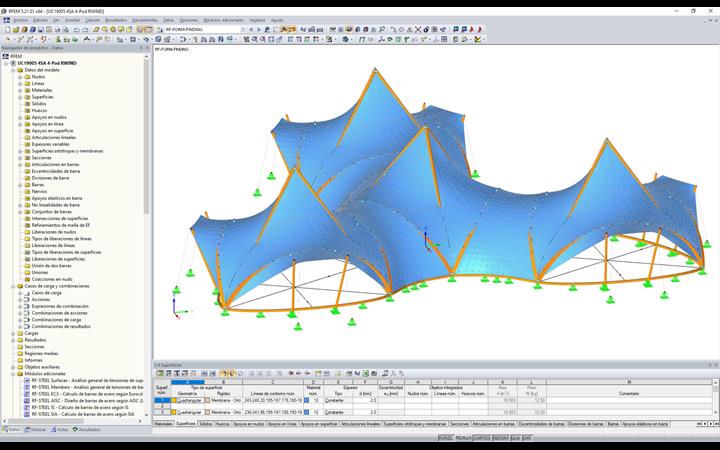

El tejido de membrana de alta resistencia cubre la estructura de la unidad y crea la forma de cúpula cónica de la tienda de campaña. La abertura de entrada de la tienda de campaña también se puede abrir o cerrar con membrana. RFEM y el módulo adicional RF-FORM FINDING se utilizaron en el análisis y diseño de la estructura, incluida la búsqueda de la forma del tejido de membrana de tracción bajo los esfuerzos de pretensado aplicados.

Es un desafío determinar la carga de viento de diseño para la forma de estructura inusual de la estructura de Four-Season-Arch. La única forma de producir una carga de viento precisa para esta tienda de campaña es mediante una prueba real de túnel de viento o mediante un software de simulación de túnel de viento. Se eligió el programa RWIND Simulation de Dlubal Software para realizar el análisis del viento sobre la estructura de la tienda de campaña. Se utilizó RF-TIMBER AWC para diseñar las estructuras de madera de la tienda de acuerdo con las normas estadounidenses.

Palabras clave

Estructuras con membranas Búsqueda de forma Carpa Fuerzas del viento Simulación de viento

  • Vistas 3076x
  • Actualizado 29. octubre 2021
