Luksusowe namioty "Four-Season-Arch", USA
Projekt klienta
![[EN] CP 001153 | Luxuriöses Zelt "Four-Season-Arch", USA](http://img.youtube.com/vi/HVDVTQPUfdk/mqdefault.jpg)
Firma Under Canvas oferuje możliwość spędzenia urlopu pod namiotami w stylu “glamour” (glamorous camping - glamping). Od momentu rozpoczęcia działalności w 2009 r., firma poszerzyła swoją ofertę o luksusowe ośrodki campingowe na terenie całego kraju oraz ofertę eventów, dostosowanych do potrzeb klienta.
| Właściciel |
Under Canvas Bozeman, Montana, USA www.undercanvas.com |
| Analiza statyczna |
Modular Structural Consultants, LLC. Plano, Teksas, USA www.modularconsultant.com |
Model
Namioty Under Canvas, inspirowane stylistyką safari, aspirują aby pozostać obojętne dla środowiska naturalnego, a jednak nadal zapewniać użytkownikom niezapomniane przeżycia w luksusowych warunkach. Namioty te ustawione są w parkach narodowych i wielu innych rozpoznawalnych miejscach w USA. Stanowią bazę dla turystów, którzy po skorzystaniu z noclegu, mogą już od rana podziwiać piękne krajobrazy.
Konstrukcja

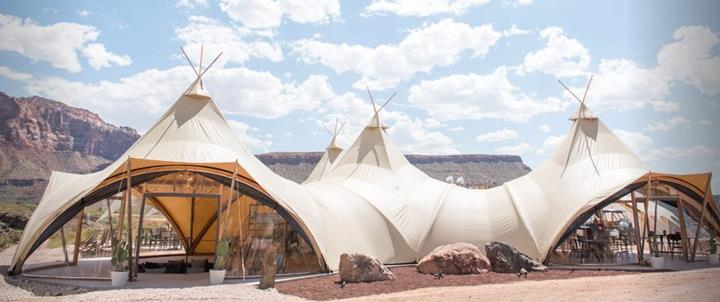

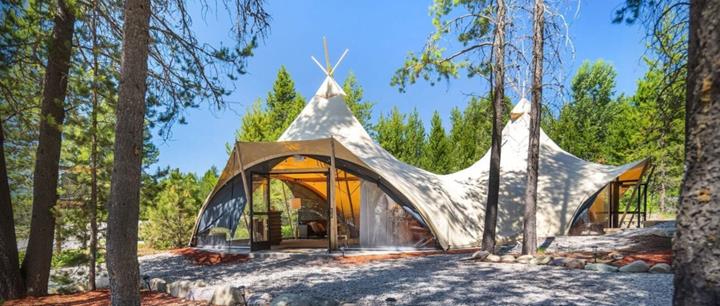

Namiot Four-Season-Arch jest wspaniałą ozdobą luksusowych ośrodków campingowych, ze względu na niepowtarzalny kształt. Każdy namiot może składać się z jednej lub wielu części. Każda część obejmuje trzy boki tej samej wielkości. Każdy bok posiada łuk z drewna klejonego, o rozpiętości ok. 8 m i wysokości ok. 3 m, o niewielkim nachyleniu. Łuki z trzech boków są połączone poziomymi drewnianymi belkami. W środku ułożonych poziomo belek zamocowano okrągłe słupy o długości około 7 m., co nadaje środkowemu pomieszczeniu wygląd indiańskiego namiotu “tipi”. Z kolei przy wejściu ustawiono trzymetrowe słupy, podtrzymujące markizę.

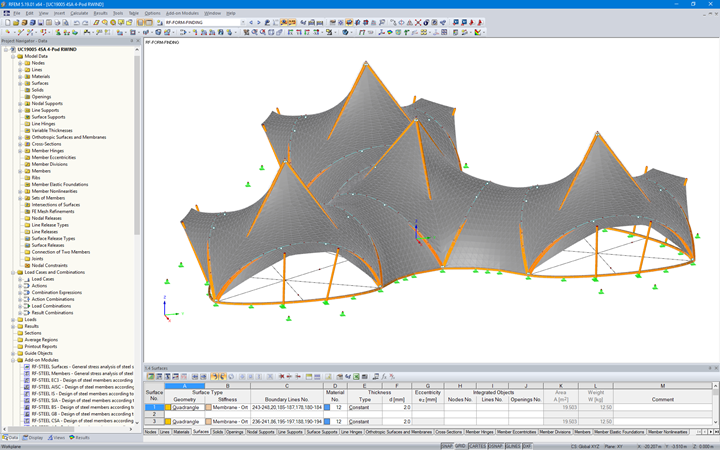

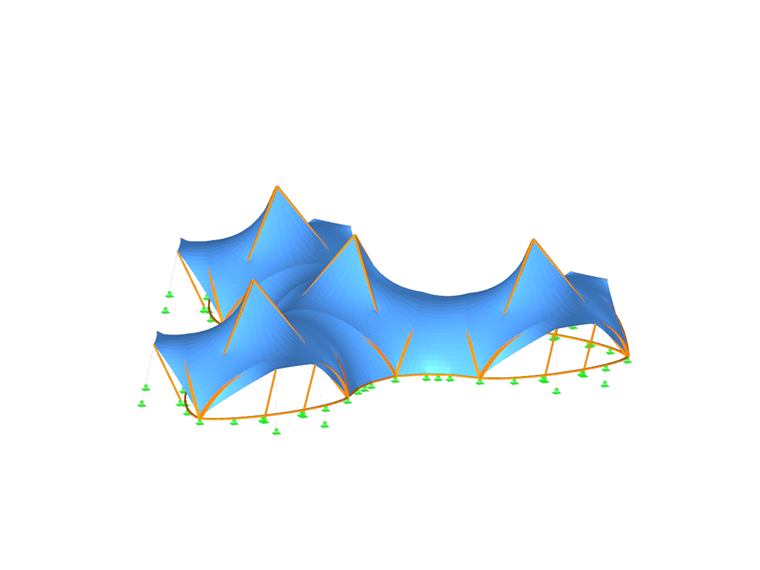

Wytrzymała tkanina membranowa otacza ramę namiotu i tworzy stożkowy kształt kopuły. Otwór wejściowy do namiotu może być otwarty lub zasłonięty, również tym samym materiałem. Do przeprowadzenia analizy statyczno-wytrzymałościowej konstrukcji jak i zdefiniowania kształtu tkaniny pod wpływem wstępnego stanu naprężenia, wykorzystano RFEM z modułem dodatkowym RF-FORM FINDING.
Z powodu nietypowego kształtu konstrukcji, zdefiniowanie obciążeń wiatrem stanowi prawdziwe wyzwanie. Jedynym sposobem na to, aby wygenerować dokładne obciążenie wiatrem namiotu, jest albo przeprowadzenie testu w tunelu aerodynamicznym albo skorzystanie z programu do symulacji przepływu wiatru. Do przeprowadzenia analizy oddziaływania wiatru na namiot wybrano program RWIND Simulation firmy Dlubal Software. Z kolei RF-TIMBER AWC zastosowano do zwymiarowania drewnianych elementów konstrukcji, zgodnie z normami amerykańskimi.
Słowa kluczowe
Konstrukcje membranowe Znajdowanie kształtu Konstrukcja namiotu siły wywierane przez wiatr Symulacja przepływu wiatru
