Luxuriöses Zelt "Four-Season-Arch", USA

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Das Unternehmen Under Canvas ermöglicht das einzigartige Erlebnis Abenteuerurlaub mit all-inklusiv Luxus-Camping (Glamping) zu verbinden. Das Unternehmen wurde 2009 gegründet und hat mittlerweile mehrere luxuriöse Glamping Resorts sowie Zelte für maßgeschneiderte Events in den USA.

Inhaber Under Canvas
Bozeman, Montana, USA
www.undercanvas.com
Statische Berechnung Modular Structural Consultants, LLC.
Plano, Texas, USA
www.modularconsultant.com

Modell

Die Zelte von Under Canvas, die an Safariurlaub erinnern, sind so konzipiert, dass sie die Auswirkungen auf die Umwelt verringern, aber gleichzeitig eine luxuriöse Campingerfahrung bieten. Die Safari-Zelte stehen in vielen schönen und bekannten Nationalparks oder bei Monumenten, wodurch die Camper nach einem erholsamen Schlaf gleich in die Natur starten können.

Konstruktion

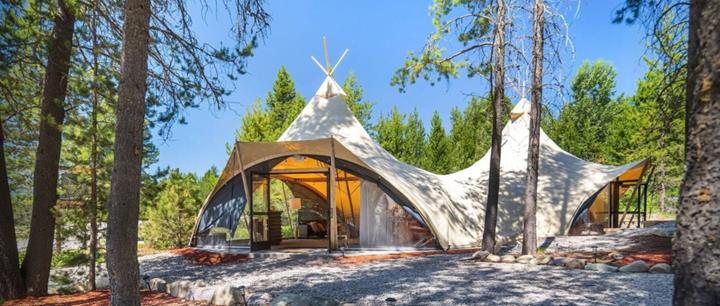

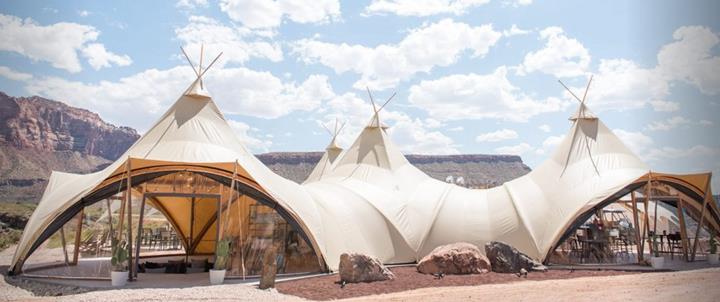

Das Zelt Four-Season-Arch ist ein tolles Aushängeschild für luxuriöse Camping Resorts. Es hat eine einzigartige Form. Das Zelt kann aus einer Einheit oder mehreren zusammengefügten Einheiten bestehen. Jede Einheit hat drei gleich lange Seiten. Jede Seite ist mit einem Bogen aus Brettschichtholz eingefasst, dessen Spannweite ca. 8 Meter beträgt. Die Bogenhöhe misst ca. 3 Meter mit einer leichten Schrägstellung. Die an drei Seiten befindlichen Bögen sind untereinander durch horizontale Holzträger gekoppelt. Runde Pfosten mit einer Länge von jeweils ca. 7 Metern befinden sich in der Mitte der horizontalen Holzträger und bilden die spitz zulaufende Tipi-Zelt-Form in der Mitte der Zelteinheit. Jeweils zwei Pfosten mit einer Länge von 3 Metern befinden sich im Bereich der Eingänge.

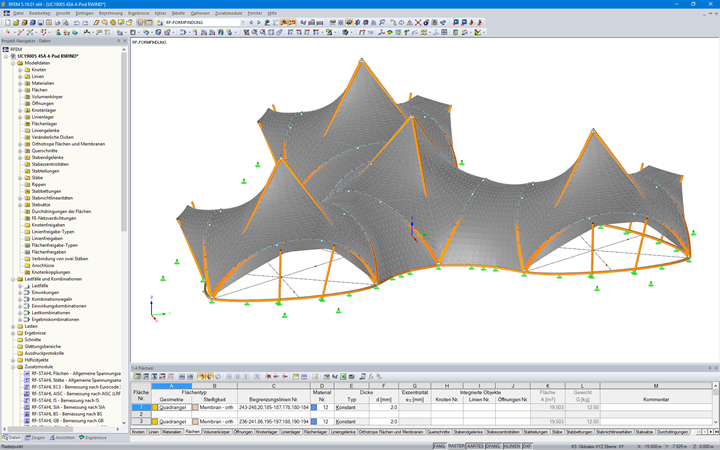

Ein strapazierfähiges Membrangewebe ummantelt den Rahmen der Zelteinheit und bildet die konische Kuppelform. Die Zeltöffnung kann ebenso mit einem Membrangewebe geöffnet oder geschlossen werden. Für die statische Berechnung und Bemessung sowie für die Formfindung der Membranen mit aufgebrachten Vorspannungskräften wurden die Zusatzmodule RFEM und RF-FORMFINDUNG verwendet.

Das Bestimmen der Windkräfte ist für das Zelt Four-Season-Arch mit seiner ungewöhnlichen Form eine Herausforderung. Die einzige Möglichkeit, eine genaue Windlast ermitteln zu können, besteht darin, tatsächlich im Windkanal zu testen oder eine Software zur Windsimulation im Windkanal zu verwenden. Die Wahl fiel auf das Programm RWIND Simulation, um die Windanalyse der Zeltkonstruktion durchzuführen. Mit dem Zusatzmodul RF-HOLZ AWC erfolgte die Bemessung der Holzkonstruktion nach amerikanischer Norm.

Schlüsselwörter

Membrankonstruktion Formfindung Zeltkonstruktion Windkräfte Windsimulation
