Tensostrutture di lusso "Four-Season-Arch", Stati Uniti

Progetto cliente

Proprietario Under Canvas
Bozeman, Montana, USA
www.undercanvas.com
Analisi strutturale Modular Structural Consultants, LLC.
Plano, Texas, USA
www.modularconsultant.com

La società Under Canvas offre l'opportunità unica con il suo pacchetto di avventura all-inclusive per il cosiddetto "glamping" (campeggio e lusso). L'azienda fondata nel 2009 è cresciuta fino a includere numerosi resort di lusso per glamping ed eventi personalizzati in tutto il paese.

Le tende che si ispirano ai safari di Under Canvas mirano a ridurre l'impatto ambientale pur offrendo una lussuosa esperienza di campeggio. Le tende di Under Canvas, che si ispirano ai safari, includono anche servizi notturni. Felici e ben riposati i glampers si svegliano con i suoni della natura, in una zona ideale per esplorare i parchi e i monumenti nazionali più famosi della America.

Struttura

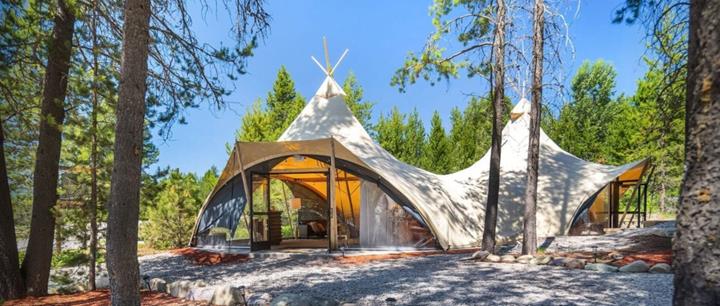

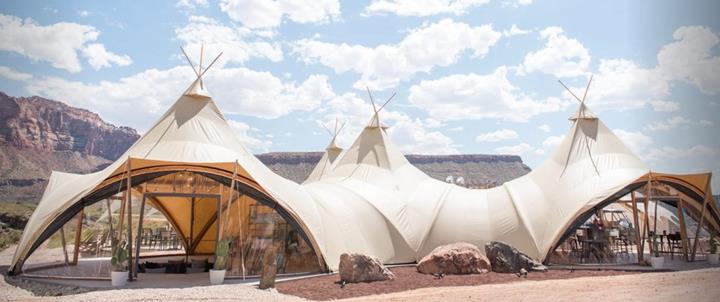

Il Four-Season-Arch è una bellissima tenda eccellente per lussuosi resort da campeggio. Ha una forma estetica unica. La tenda può essere composta da una o più unità. Ogni spazio ha tre lunghezze uguali. Ogni lato è incorniciato da un arco in legno lamellare, che si estende per circa 8 m di lunghezza con un rialzo dell'arco alto circa 3 metri posizionato con una leggera inclinazione. I tre archi laterali sono tenuti insieme da travi di legno orizzontali. I pali a sezione circolare, lunghi circa 7 m ciascuno, sono posizionati al centro delle travi di legno orizzontali, formando la punta della tenda "tipi" al centro dell'unità Alle porte d'ingresso sono posizionati due pali da tenda con la alteza di 3 m.

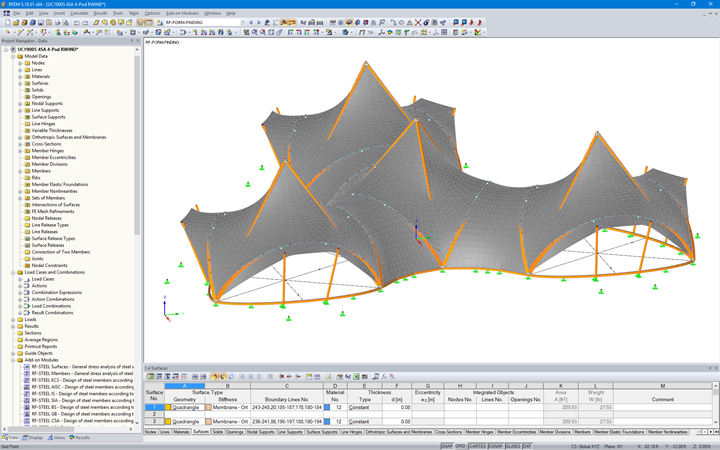

Il tessuto a membrana rinforzata copre la struttura dell'unità e forma la cupola conica della tenda. L'apertura di accesso alla tenda può essere aperta o chiusa anche con tessuto. RFEM e il modulo aggiuntivo RF-FORM FINDING sono stati utilizzati nell'analisi strutturale e nella progettazione della struttura, compresa la determinazione della forma del tessuto a trazione sotto le forze di precompressione applicate.

È stata stata una sfida a determinare il carico del vento di progetto per la forma insolita della struttura del Four-Season-Arch. L'unico modo per produrre un carico del vento accurato per questa tenda è tramite test della galleria del vento o software di simulazione della galleria del vento. RWIND Simulation di Dlubal Software è stato il programma scelto per eseguire l'analisi del vento sulla struttura della tenda. RF-TIMBER AWC è stato utilizzato per progettare le strutture in legno della tenda secondo gli standard americani.
