Tribuna coberta para a cerimónia de juramento da Guarda de Finanças de Bérgamo, Itália
Projeto de cliente da Dlubal
![[EN] CP 001167 | Tribuna coperta per "Giuramento allievi Guardia di Finanza di Bergamo", Italia](http://img.youtube.com/vi/DDbCh0ebv4I/mqdefault.jpg)
-
01

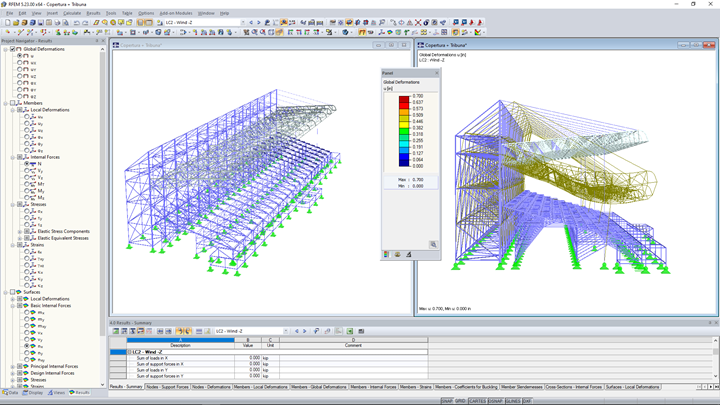

Imagem - Deformação devido a cargas de vento (© Studio Rota Nodari)
-
01

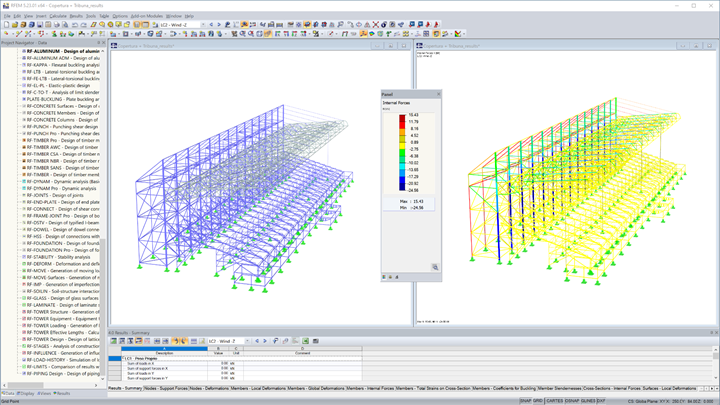

Imagem - Forças axiais devido a cargas de vento (© Studio Rota Nodari)
-
01

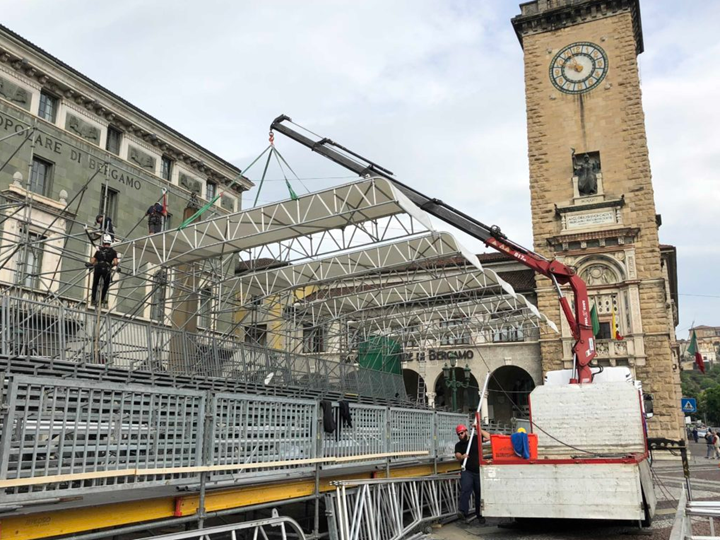

Imagem - Estrutura em preparação (© New Cover SaS)
-
01

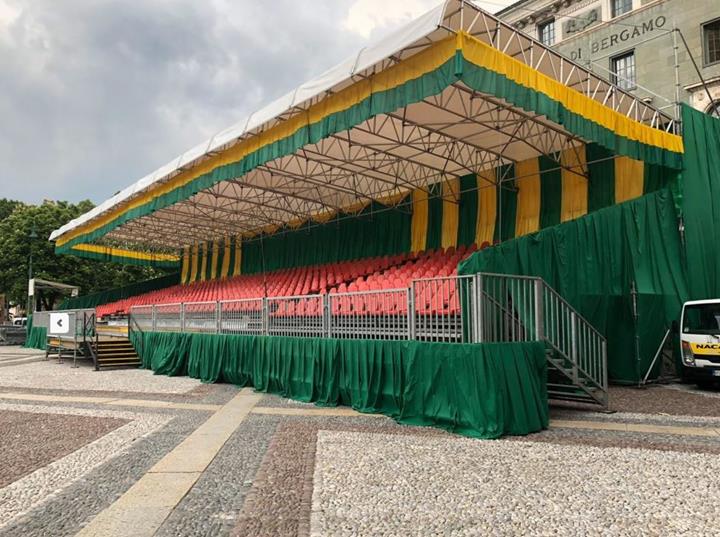

Imagem - Estrutura concluída para o evento (© New Cover S.a.S.)
-
01
Imagem - Tribuna coberta para a cerimónia de juramento da Guarda de Finanças de Bérgamo, Itália
-
02
Imagem - Forças axiais devido a cargas de vento (© Studio Rota Nodari)
-
02
Imagem - Deformação devido a cargas de vento (© Studio Rota Nodari)
-
02
Imagem - Estrutura em preparação (© New Cover SaS)
-
02
Imagem - Estrutura concluída para o evento (© New Cover S.a.S.)
-
02
Imagem - Tribuna coberta para a cerimónia de juramento da Guarda de Finanças de Bérgamo, Itália
-
03
Imagem - Estrutura em preparação (© New Cover SaS)
-
03
Imagem - Deformação devido a cargas de vento (© Studio Rota Nodari)
-
03
Imagem - Forças axiais devido a cargas de vento (© Studio Rota Nodari)
-
03
Imagem - Estrutura concluída para o evento (© New Cover S.a.S.)
-
03
Imagem - Tribuna coberta para a cerimónia de juramento da Guarda de Finanças de Bérgamo, Itália
-
04
Imagem - Estrutura concluída para o evento (© New Cover S.a.S.)
-
04
Imagem - Deformação devido a cargas de vento (© Studio Rota Nodari)
-
04
Imagem - Forças axiais devido a cargas de vento (© Studio Rota Nodari)
-
04
Imagem - Estrutura em preparação (© New Cover SaS)
-
04
Imagem - Tribuna coberta para a cerimónia de juramento da Guarda de Finanças de Bérgamo, Itália
O gabinete Rota Nodari possui uma vasta experiência no desenvolvimento de projetos civis e industriais, lidando há vários anos com o planeamento de estruturas temporárias e permanentes, nomeadamente estruturas tensionadas, palcos, tribunas e coberturas pré-fabricadas em alumínio e aço, para diversos eventos em Itália e no estrangeiro.
| Cliente |
Accademia della Guardia di Finanza di Bergamo Via dello Statuto, 21 24128 Bérgamo, Itália
www.gdf.gov.it |
| Planeamento estrutural |
Studio Rota Nodari Via M. Zanchi, 85 24022 Bergamo, Itália
|
| Montagem |
New Cover S.a.S. V.le Pier Luigi Nervi, 246
04100 Latina, Itália www.noleggiopalchietribune.it |
Modelo
A estrutura inclui, sobretudo, a construção de uma tribuna, produzida pela CETA SPA, uma empresa italiana de Bérgamo. A tribuna é composta por 11 corredores de inclinação simples com corredor frontal e capacidade para 660 lugares sentados em assentos de plástico, duas escadarias de acesso e uma estrutura tubular de apoio com ligações normalmente utilizadas na construção.Análise estrutural
As estruturas tubulares multidirecionais são particularmente adequadas para a construção de estruturas temporárias devido à flexibilidade intrínseca. De facto, este tipo de estrutura foi utilizado para a construção do apoio de cobertura, colocada por trás da tribuna, e para acomodar o lastro de betão.A cobertura é composta por uma estrutura de vigas de alumínio, barras de tração superiores e um revestimento de lona impermeável. A estrutura com as decorações características do corpo militar foi criada para acomodar as famílias e as autoridades durante a cerimónia de juramento dos aspirantes a oficiais da Guarda de Finanças de Bérgamo. Esta cerimónia realiza-se anualmente no início de maio na cidade de Bérgamo, na praça central Vittorio Veneto.
Graças à organização, à experiência e ao profissionalismo da empresa New Cover S.a.S., foi possível montar a estrutura em três dias e realizar a sua desmontagem em 24 horas após o evento, permitindo uma rápida desocupação do espaço público.
Local do projeto
Via dello Statuto, 22,Palavras-chave
Itália Estrutura de aço Tribuna
