Tribuna coperta per "Giuramento allievi Guardia di Finanza di Bergamo", Italia

Progetto cliente

Ritorna ai Progetti clienti

[EN] CP 001167 | Tribuna coperta per "Giuramento allievi Guardia di Finanza di Bergamo", Italia

Ritorna ai Progetti clienti

27. aprile 2020

001167

Strutture in alluminio ed ultraleggere

Eurocodice 3

Eurocodice 9

Lo Studio Rota Nodari ha una consolidata esperienza nello sviluppo di progetti in ambito civile ed industriale e, da anni, si occupa della progettazione di allestimenti a carattere temporaneo e permanente, ovvero di tensostrutture, palchi, tribune e coperture pre-fabbricate in alluminio e acciaio per eventi di vario genere in Italia e all’estero.

Committente	Accademia della Guardia di Finanza di Bergamo Via dello Statuto, 21 24128 Bergamo, Italia www.gdf.gov.it
Progettazione strutturale	Studio Rota Nodari Via M. Zanchi, 85 24022 Bergamo, Italia www.studiorotanodari.com
Montaggio	New Cover S.a.S. V.le Pier Luigi Nervi, 246 04100 Latina, Italia www.noleggiopalchietribune.it

Modello

Tribuna coperta

In particolare, per l’installazione in oggetto, è stata realizzata una tribuna prodotta dalla ditta CeTa SpA ad 11 file del tipo a semplice inclinazione con corridoio anteriore e della capienza prevista di 660 posti su sedute in materiale plastico, due scale di smistamento ed un palco anteriore in tubolari e giunti tipicamente utilizzati in edilizia.

Progettazione strutturale

Le strutture in tubolare multidirezionale per l’intrinseca flessibilità sono particolarmente idonee alla realizzazione di allestimenti temporanei; infatti, questa tipologia è stata utilizzata per la realizzazione del sostegno della copertura, costruita posteriormente alla tribuna e per l’alloggiamento delle zavorre in calcestruzzo.

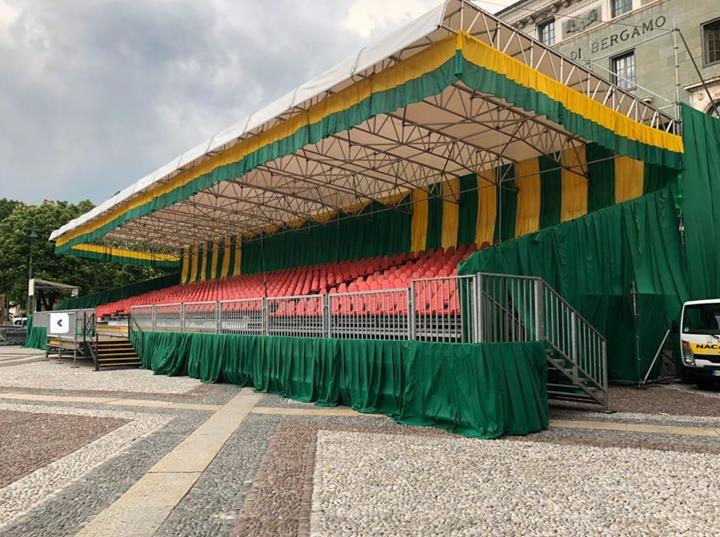

La copertura è stata realizzata mediante un’orditura di travi di alluminio, tiranti superiori e telo impermeabile di chiusura. L’allestimento completato con gli addobbi caratteristici del Corpo Militare è stato realizzato per ospitare le famiglie e le autorità in occasione del “Giuramento degli Allievi Ufficiali della Guardia di Finanza di Bergamo”; che annualmente, all’inizio del mese di maggio ha luogo nella Città di Bergamo nella centrale Piazza Vittorio Veneto.

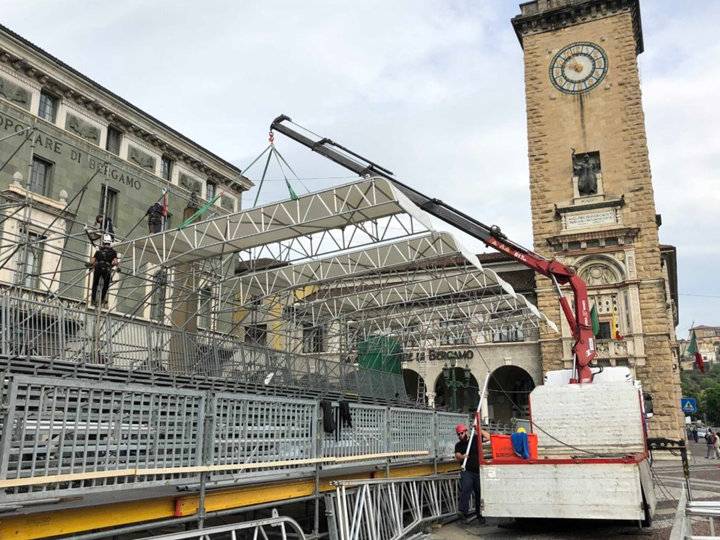

L’organizzazione, l’esperienza e, la professionalità della ditta NewCover S.a.S., ha permesso la realizzazione del manufatto in tre giorni e, lo smontaggio entro le 24 ore successive all’evento per il celere ripristino dello spazio pubblico.

Posizione del progetto

Via dello Statuto, 22,

24128 Bergamo BG,

Italien
