Zadaszona trybuna dla "Ceremonii zaprzysiężenia Bergamo Guardia di Finanza", Włochy
Projekt klienta
![[EN] CP 001167 | Tribuna coperta per "Giuramento allievi Guardia di Finanza di Bergamo", Italia](http://img.youtube.com/vi/EaRVQTZgQuE/mqdefault.jpg)
-
01

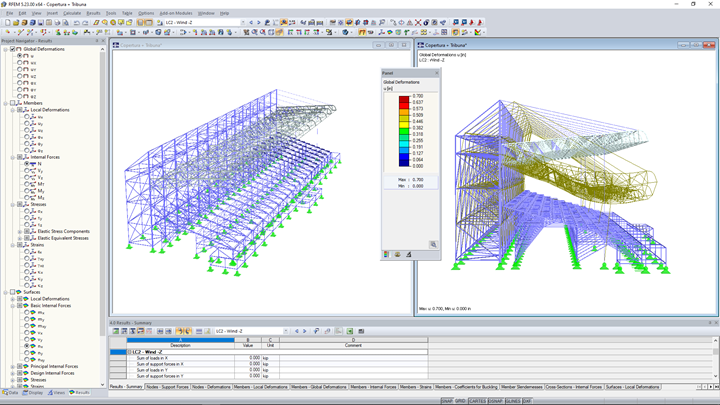

Obraz - Odkształcenie wywołane obciążeniem wiatrem (© Studio Rota Nodari)
-
01

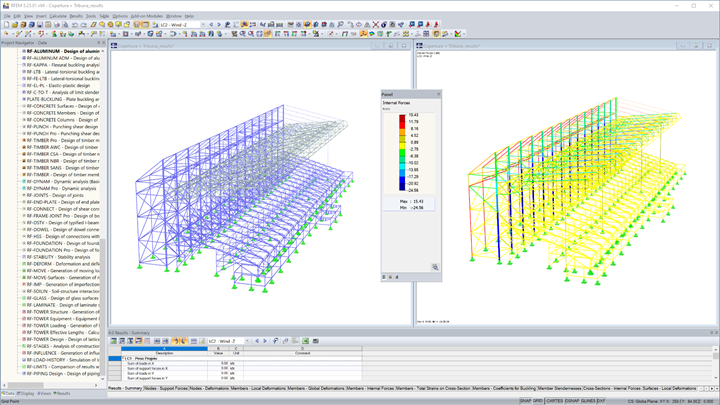

Obraz - Siły osiowe wywołane obciążeniem wiatrem (© Studio Rota Nodari)
-
01

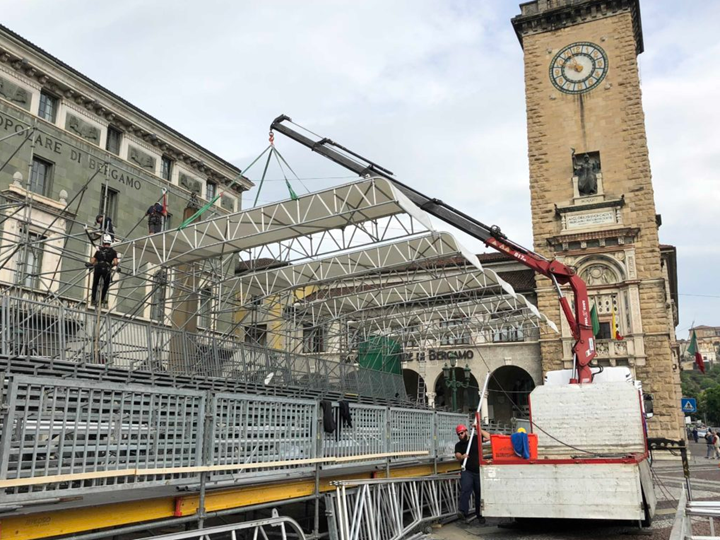

Obraz - Konstrukcja w przygotowaniu (© New Cover SaS)
-
01

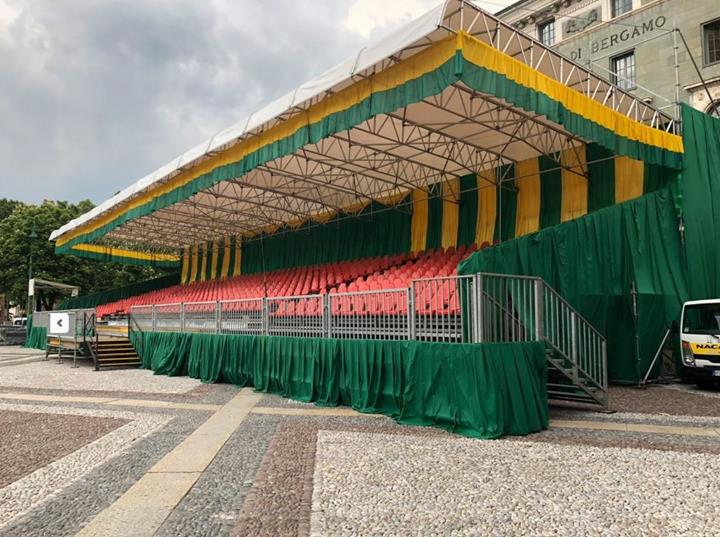

Obraz - Gotowa konstrukcja przygotowana na potrzeby wydarzenia (© New Cover SaS)
-
01

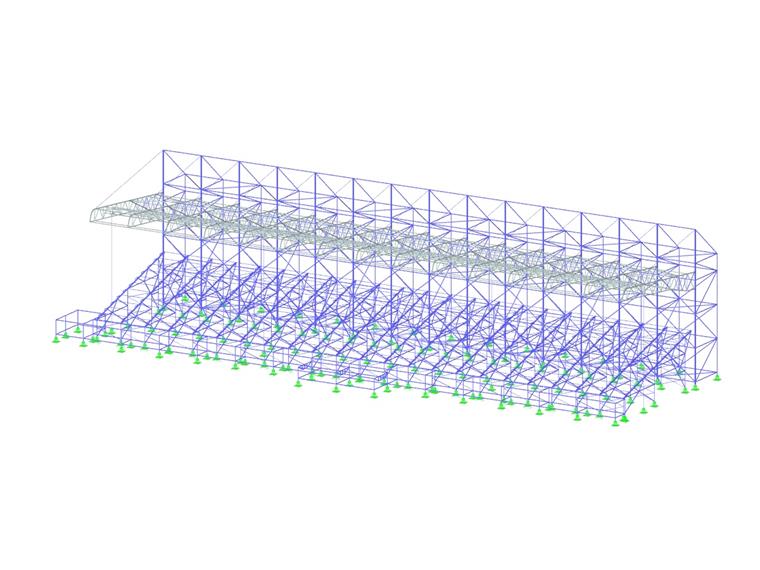

Obraz - Zadaszona trybuna dla ceremonii zaprzysiężenia w Bergamo Guardia di Finanza, Włochy
-
02
Obraz - Siły osiowe wywołane obciążeniem wiatrem (© Studio Rota Nodari)
-
02
Obraz - Odkształcenie wywołane obciążeniem wiatrem (© Studio Rota Nodari)
-
02
Obraz - Konstrukcja w przygotowaniu (© New Cover SaS)
-
02
Obraz - Gotowa konstrukcja przygotowana na potrzeby wydarzenia (© New Cover SaS)
-
02
Obraz - Zadaszona trybuna dla ceremonii zaprzysiężenia w Bergamo Guardia di Finanza, Włochy
-
03
Obraz - Konstrukcja w przygotowaniu (© New Cover SaS)
-
03
Obraz - Odkształcenie wywołane obciążeniem wiatrem (© Studio Rota Nodari)
-
03
Obraz - Siły osiowe wywołane obciążeniem wiatrem (© Studio Rota Nodari)
-
03
Obraz - Gotowa konstrukcja przygotowana na potrzeby wydarzenia (© New Cover SaS)
-
03
Obraz - Zadaszona trybuna dla ceremonii zaprzysiężenia w Bergamo Guardia di Finanza, Włochy
-
04
Obraz - Gotowa konstrukcja przygotowana na potrzeby wydarzenia (© New Cover SaS)
-
04
Obraz - Odkształcenie wywołane obciążeniem wiatrem (© Studio Rota Nodari)
-
04
Obraz - Siły osiowe wywołane obciążeniem wiatrem (© Studio Rota Nodari)
-
04
Obraz - Konstrukcja w przygotowaniu (© New Cover SaS)
-
04
Obraz - Zadaszona trybuna dla ceremonii zaprzysiężenia w Bergamo Guardia di Finanza, Włochy
Biuro projektowe Rota Nodari posiada ugruntowane doświadczenie w opracowywaniu projektów w sektorze publicznym i przemysłowym. Od lat zajmuje się projektowaniem tymczasowych i stałych elementów wyposażenia, tj. konstrukcji cięgnowych i membran, scen, trybun oraz prefabrykowanych zadaszeń aluminiowych i stalowych, mających zastosowanie podczas różnego rodzaju wydarzeń we Włoszech i za granicą.
| Klient |
Accademia della Guardia di Finanza di Bergamo Via dello Statuto, 21 24128 Bergamo, Włochy
www.gdf.gov.it |
| Obliczenia konstrukcyjne |
Studio Rota Nodari Via M. Zanchi, 85 24022 Bergamo, Włochy
|
| Montaż |
New Cover S.a.S. V.le Pier Luigi Nervi, 246
04100 Latina, Włochy www.noleggiopalchietribune.it |
Model
Opisana tutaj konstrukcja obejmuje w szczególności budowę trybuny o spodziewanej pojemności 660 miejsc siedzących, wyprodukowanej przez włoską firmę CETA SPA z Bergamo, z 11 rzędami o prostym nachyleniu, przejściem w przedniej części, z dwoma rzędami schodów i rusztowaniem składającym się z rur o standardowych połączeniach.Obliczenia konstrukcyjne
Przestrzenna, systemowa konstrukcja rurowa jest szczególnie odpowiednia do budowy konstrukcji tymczasowych z uwagi na elastyczność kształtowania; w tym przypadku rusztowanie rurowe wykorzystano do zbudowania konstrukcji podpierającej dach, wybudowanej za trybuną, oraz do umieszczenia betonowego balastu stabilizującego.Dach składa się z aluminiowych belek nośnych, cięgien usztywniających i przekrycia z wodoodpornej membrany. Trybuna, ozdobiona dekoracjami w kolorach charakterystycznych dla Korpusu Wojskowego, została zbudowana dla rodzin i przedstawicieli władz z okazji "Zaprzysiężenia kadetów Guardia di Finanza z Bergamo", która corocznie, na początku maja, odbywa się w mieście Bergamo na centralnym placu Piazza Vittorio Veneto.
Dzięki organizacji, doświadczeniu i profesjonalizmowi włoskiej firmy New Cover Sas, trybuna została zmontowana w ciągu trzech dni, a zdemontowana w ciągu 24 godzin po zaprzysiężeniu, dzięki czemu przestrzeń publiczną szybko przywrócono do stanu sprzed wydarzenia.
