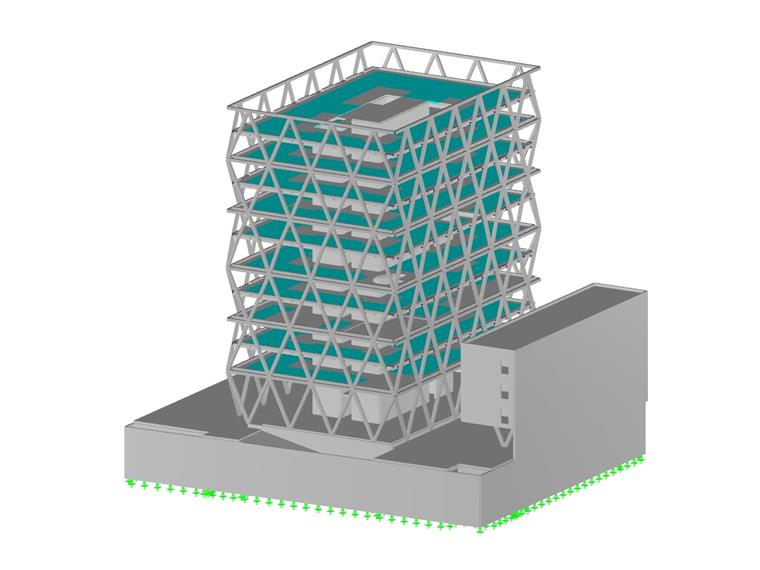

Sede da Markas em Bolzano, Itália
Projeto de cliente da Dlubal
-
01

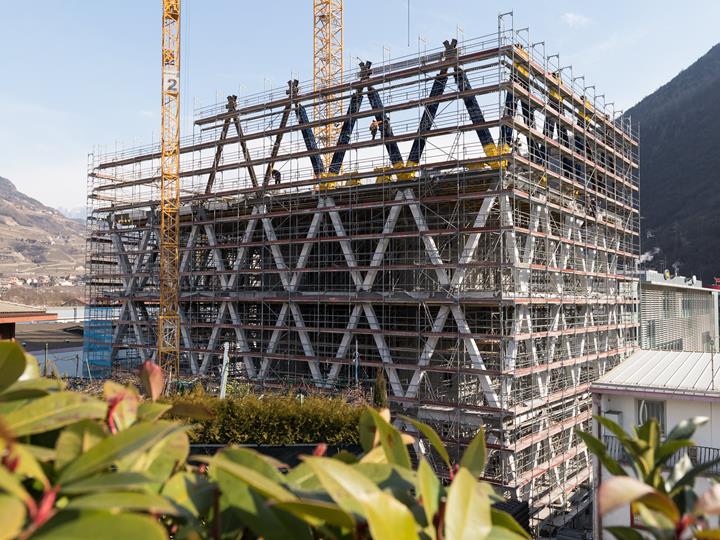

Sede da Markas durante a construção (© ATP/Bause)
-
01

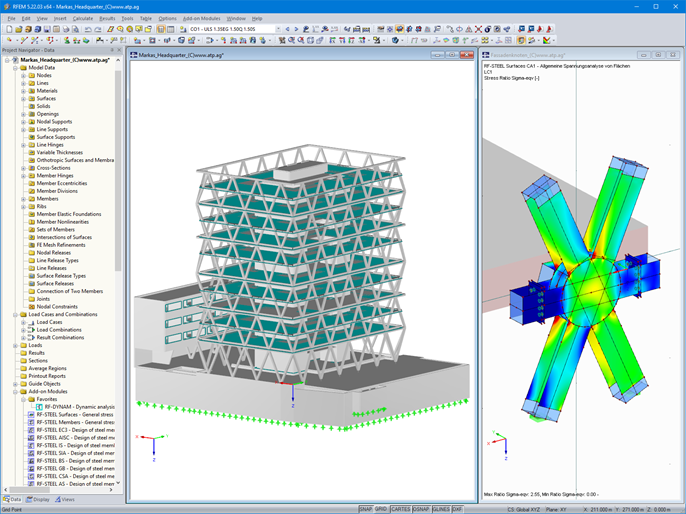

Modelo completo em 3D da sede da Markas (esquerda) e análise de tensões a um nó de treliça no RFEM (direita, © ATP)
-
01
© ATP/Bause
-
01
Sede da Markas em Bolzano, Itália
-
01

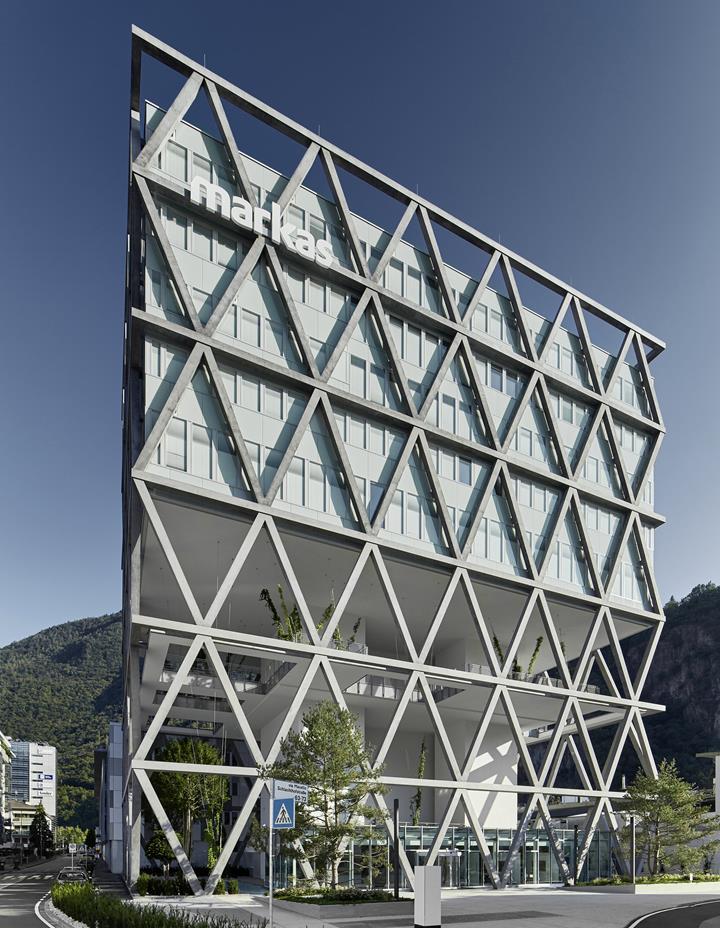

Edifício concluído (© ATP/Becker)
-
01
Software para o cálculo e dimensionamento estrutural de edifícios
A ATP architekten ingenieure, em colaboração com a Kauer Ingenieure, projetou na íntegra um edifício espetacular com uma estrutura de apoio externa utilizando um modelo virtual BIM.
| Cliente |
Markas S.r.l., Bolzano, Itália www.markas.com |
| Arquitetura, planeamento estrutural, planeamento técnico de equipamentos de edifícios |
ATP architekten ingenieure, Innsbruck, Áustria KTB, Bolzano, Itália |
| Empresa de construção |
Unionbau, Sand in Taufers, Itália www.unionbau.it |
Modelo
A nova sede da empresa de serviços Markas, localizada em Bolzano, é um edifício com mais de 40 m de altura. Este projeto é o resultado de um concurso lançado pela Markas em 2016 e adjudicado à ATP. Foi o primeiro edifício em Itália a receber a prestigiada certificação WELL Gold.
Além do design arquitetónico e do planeamento estrutural, a ATP também foi responsável pelo planeamento técnico de equipamentos do edifício. Os engenheiros da ATP utilizaram o programa de elementos finitos RFEM para realizar o cálculo estrutural.
Estrutura
A estrutura da fachada maciça em forma de V e as torres de acesso central constituem a principal estrutura de apoio. A fachada em treliça domina a vista exterior e proporciona espaços sem pilares e com isso uma disposição aberta e flexível do interior.
A conjugação de betão armado de coloração escura com a estrutura de aço fundido assegura o suporte de todo o edifício nos pontos de ligação. A estrutura externa está sujeita a oscilações extremas em termos de temperatura, especialmente durante os meses de inverno. Por isso, a construção híbrida provou ser a solução ideal para os requisitos estruturais e de proteção contra incêndio. A fachada em vidro duplo com parapeitos de vidro forma a envolvente do edifício e encontra-se a uma distância de 20 cm da treliça exterior.
A estrutura proporciona uma iluminação ideal dos escritórios e oferece aos colaboradores uma vista panorâmica que se estende para além dos edifícios adjacentes sobre a paisagem pitoresca de Bolzano.
Local do projeto
Schlachthofstraße 61Palavras-chave
