Markas Headquarter in Bozen, Italien
Kundenprojekt
![[EN] CP 001174 | Markas Headquarter in Bozen, Italien](http://img.youtube.com/vi/20LYrsT631A/mqdefault.jpg)
-
01

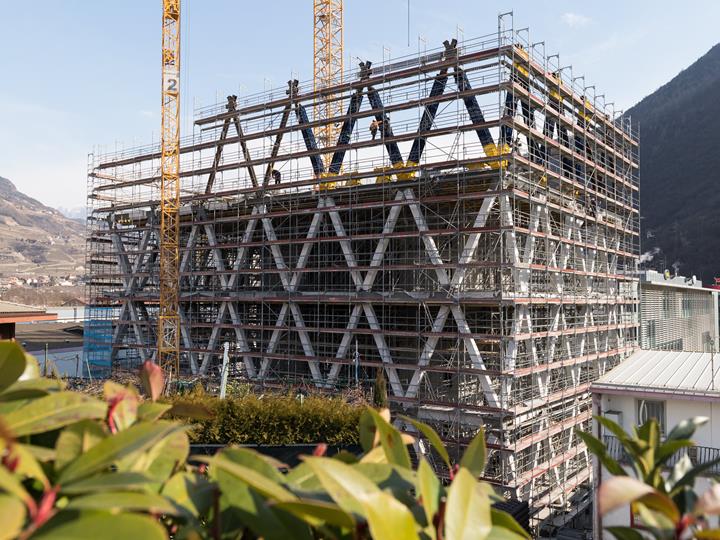

Markas Headquarter während der Bauphase (© ATP/Bause)
-
01

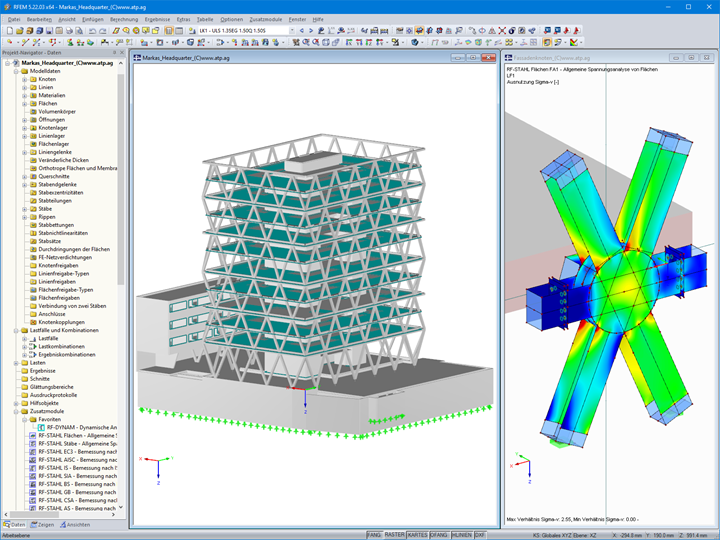

3D-Gesamtmodell Markas Headquarter (links) und Spannungsanalyse eines Fachwerkknotens in RFEM (rechts, © ATP)
-
01
© ATP/Bause
-
01
Markas Headquarter in Bozen, Italien
-
01

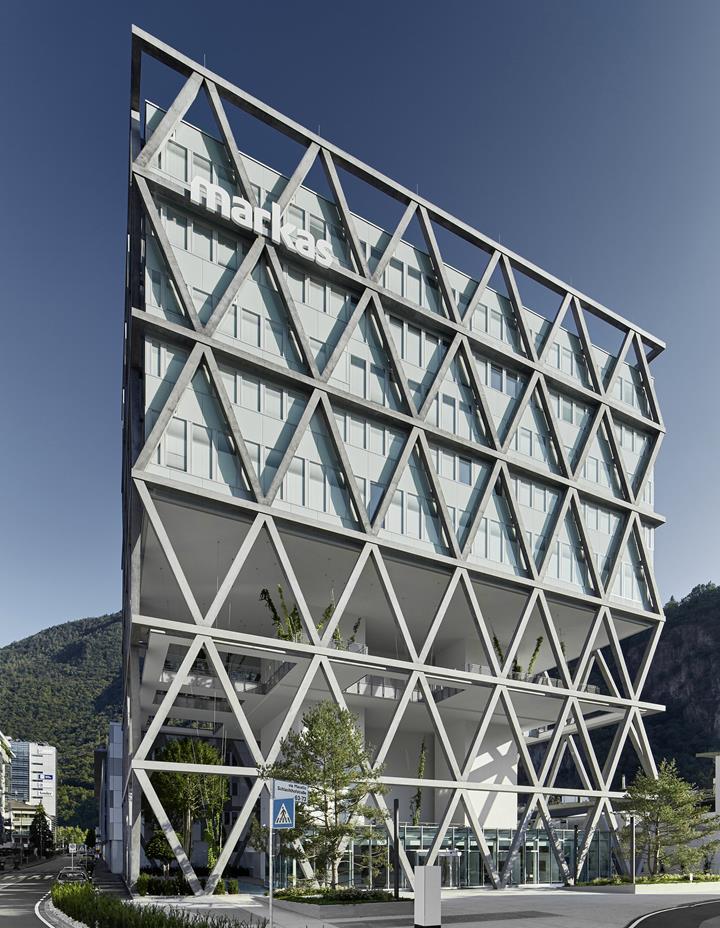

Das fertige Gebäude (© ATP/Becker)
-
01
Software für die statische Berechnung und Bemessung von Gebäuden
Eine spektakuläre Konstruktion mit einer außenliegenden Tragstruktur haben ATP architekten ingenieure zusammen mit Kauer Ingenieure integral mit BIM geplant.
| Bauherr |
Markas S.r.l., Bozen, Italien www.markas.com |
| Architektur, Tragwerksplanung, TGA-Planung |
ATP architekten ingenieure, Innsbruck, Österreich KTB, Bozen, Italien |
| Bauunternehmen |
Unionbau, Sand in Taufers, Italien www.unionbau.it |
Modell
Das neue Headquarter des Dienstleistungsunternehmens Markas in Bozen ist über 40 Meter hoch. Der Entwurf ging aus einem von Markas im Jahr 2016 ausgeschriebenen und von ATP gewonnenen Wettbewerb hervor. Als erstes Gebäude Italiens erhielt es die renommierte WELL-Gold-Zertifizierung.
ATP war neben der Architektur- und Tragwerksplanung auch für die TGA-Planung verantwortlich. Für die statische Berechnung verwendeten die Ingenieure das Finite-Elemente-Programm RFEM.
Konstruktion
Die V-förmige, massive Fassadenkonstruktion bildet in Kombination mit den zentralen technischen Erschließungstürmen das Haupttragwerk. Die Fachwerkfassade dominiert die Außenansicht und ermöglicht stützenfreie Räume und somit eine flexible Raumaufteilung.
Der Hybrid aus dunkel eingefärbtem Stahlbeton und eingegossener Stahlkonstruktion trägt an den Knotenpunkten das gesamte Gebäude. Das außenliegende Tragwerk ist besonders im Winter enormen Temperaturunterschieden ausgesetzt. Daher erwies sich die hybride Bauweise als optimale Lösung für die statischen und brandschutztechnischen Anforderungen. Die Verbundfensterfassade mit Glasbrüstungen, welche die eigentliche Gebäudehülle bildet, hat einen Abstand von 20 cm zum Außenfachwerk.
Die Konstruktion sorgt für eine optimale Ausleuchtung der Büros und bietet den Mitarbeitern einen Panoramablick über die umgebenden Bauten hinweg auf die malerische Bozner Kulisse.
Projekt-Standort
Schlachthofstraße 61Schlüsselwörter
