Sede de Markas en Bolzano, Italia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

1. julio 2020

001174

Italia

RFEM

Estructuras de hormigón

Los ingenieros de ATP Architects, junto con Kauer Ingenieure, han proyectado una construcción espectacular con una estructura de soporte externa como parte integrante del BIM.

Inversor Markas Srl, Bolzano, Italia
www.markas.com
Arquitectura, diseño estructural y planificación técnica de equipos de construcción

ATP architekten ingenieure, Innsbruck, Austria
www.atp.ag

KTB, Bolzano, Italia
www.ks.eu

Empresa constructora Unionbau, Sand in Taufers, Italia
www.unionbau.it

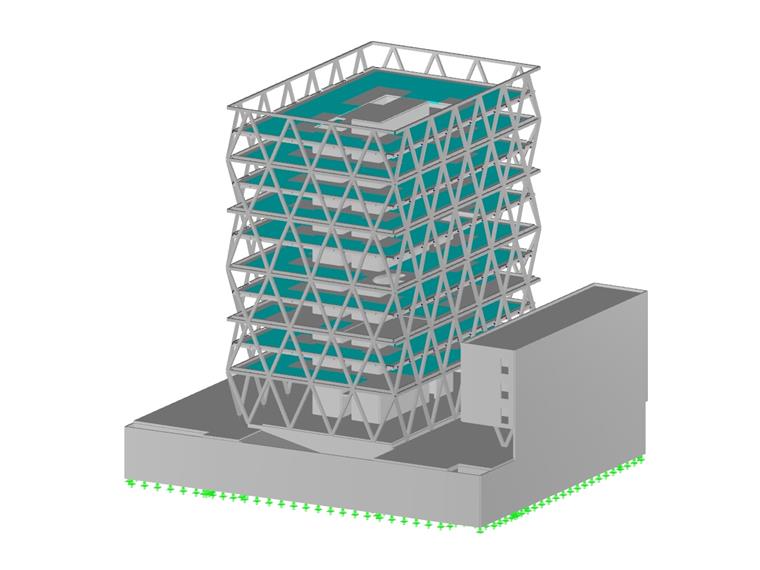

Modelo

La nueva sede de la empresa de servicios Markas en Bolzano tiene más de 40 metros de altura. El proyecto fue el resultado de un concurso iniciado por Markas en 2016 y ganado por ATP. Fue el primer edificio en Italia en recibir la prestigiosa certificación WELL Gold.

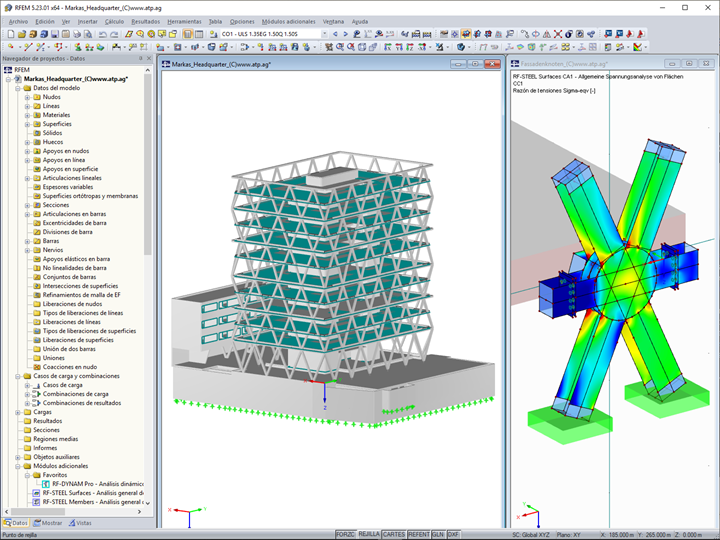

Además del diseño arquitectónico y estructural, ATP también fue responsable de la planificación del equipamiento técnico del edificio. Los ingenieros de ATP utilizaron el programa de elementos finitos RFEM para realizar el análisis estructural.

La estructura

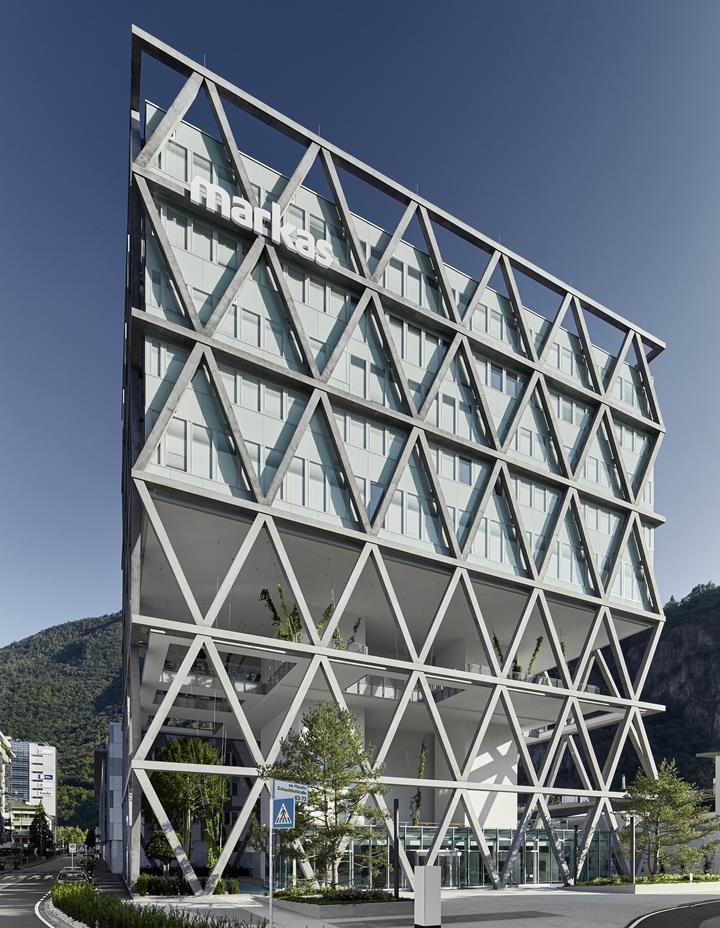

La fachada en forma de V forma la estructura de soporte principal en combinación con las torres de acceso central. La fachada de celosía domina la vista exterior y permite un diseño sin pilares y una disposición de pisos abiertos.

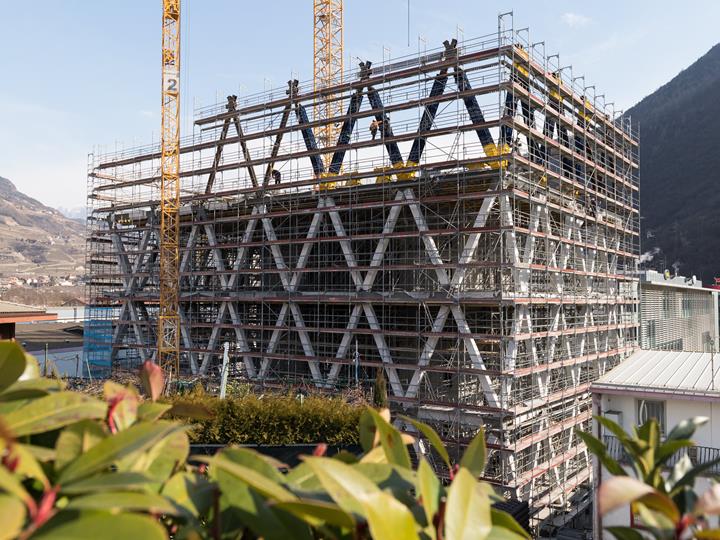

La estructura mixta de hormigón armado y barras de acero soporta todo el edificio en los puntos de conexión. La estructura externa está expuesta a diferencias de temperatura extremas, especialmente durante los meses de invierno. Por eso, la construcción híbrida demostró ser la solución óptima para los requisitos estructurales y de protección contra incendios. La fachada de ventanales compuesta con barandillas de vidrio forma la envolvente del edificio e incluye una separación de 20 cm con la cercha exterior.

La estructura proporciona diseños de oficinas sin obstáculos y ofrece a los empleados una vista panorámica sobre los edificios adyacentes al pintoresco paisaje de Bolzano.

Ubicación del proyecto


Escribir un comentario...

Escribir un comentario...

  • Vistas 990x
  • Actualizado 15. septiembre 2020
