Centrala Markas w Bolzano we Włoszech
Projekt klienta
Inżynierowie z ATP, wspólnie z Kauer Ingenieure, zaprojektowali efektowny budynek z zewnętrzną konstrukcją wsporczą.
| Klient |
Markas Srl, Bolzano, Włochy www.markas.com |
| Architektura, inżynieria konstrukcyjna, inżynieria budowlana |
ATP architects engineers, Innsbruck, Austria KTB, Bolzano, Włochy |
| Wykonawca |
Unionbau, Campo Tures, Włochy www.unionbau.it |
Model

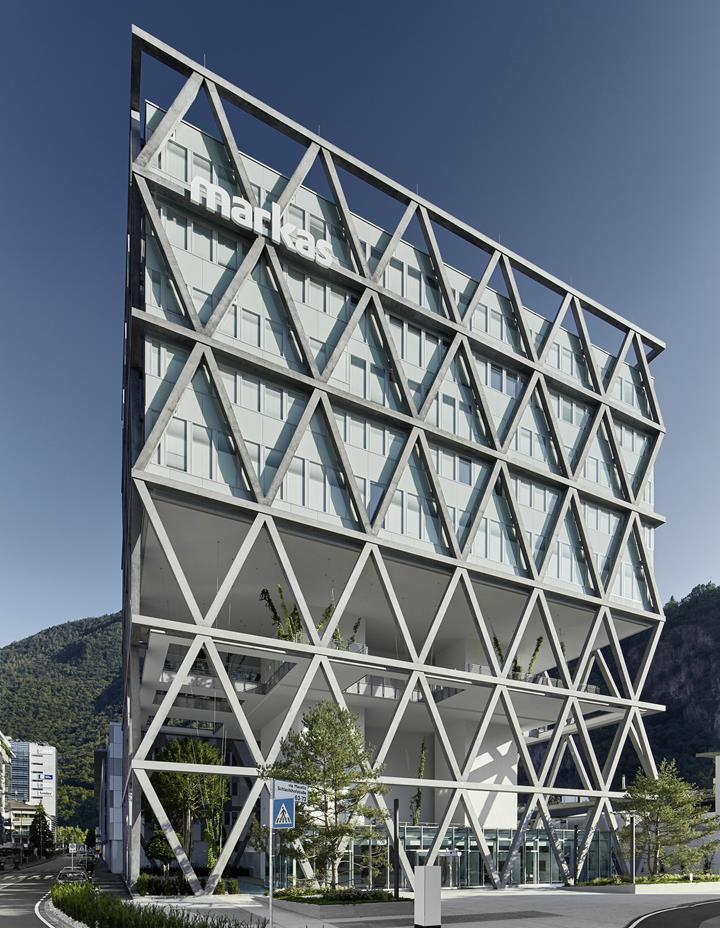

Nowa siedziba firmy usługowej Markas w Bolzano ma wysokość ponad 40 metrów. Projekt powstał w wyniku konkursu zainicjowanego przez Markas w 2016 roku i wygranego przez ATP. Był to pierwszy budynek we Włoszech, który otrzymał prestiżowy certyfikat WELL Gold.

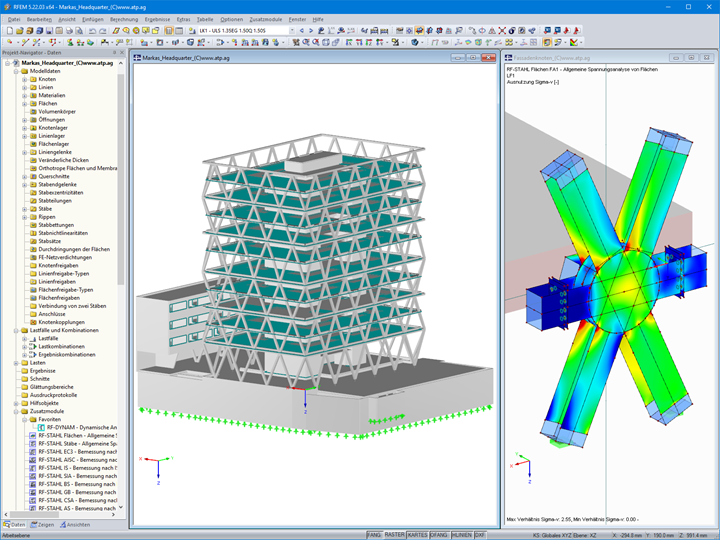

Oprócz projektowania architektonicznego i konstrukcyjnego ATP była również odpowiedzialna za planowanie TGA. Do analizy statyczno-wytrzymałościowej inżynierowie wykorzystali program do analizy statyczno-wytrzymałościowej RFEM.
Konstrukcja

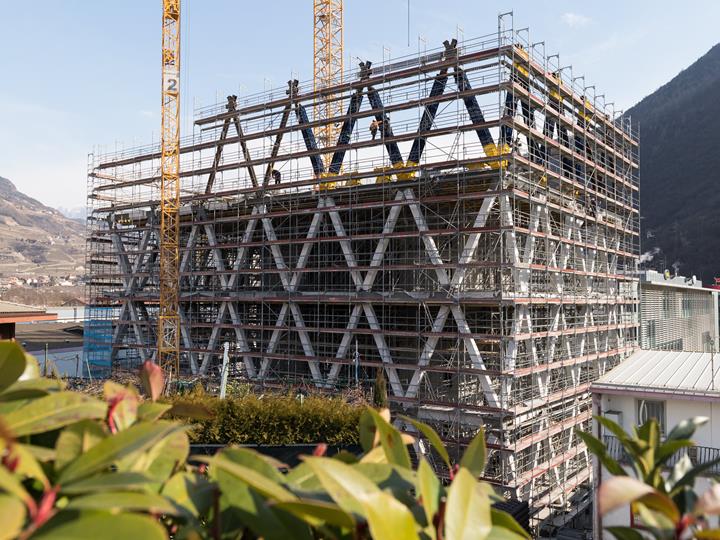

Masywna konstrukcja fasady w kształcie litery V tworzy główną konstrukcję wsporczą w połączeniu z umieszczonymi centralnie wieżami stanowiącymi ciągi komunikacyjne. Elewacja kratownicowa stanowiącą zewnętrzny szkielet umożliwia aranżację pomieszczeń bez użycia słupów, a co za tym idzie - elastyczny układ pomieszczeń.
Hybrydowa konstrukcja z ciemnego betonu zbrojonego elewacji stalowej podpiera cały budynek w miejscach rozmieszczenia węzłów kraty. Zewnętrzna konstrukcja jest narażona na ogromne różnice temperatur, szczególnie w zimie. Z tego względu konstrukcja hybrydowa okazała się być optymalnym rozwiązaniem w zakresie ochrony konstrukcyjnej i przeciwpożarowej. Złożona fasada budynku ze szklanymi attykami, stanowiąca faktyczną ścianę budynku, znajduje się w odległości 20 cm od zewnętrznej kratownicy.
Konstrukcja zapewnia optymalne oświetlenie biur i zapewnia pracownikom panoramiczny widok na okoliczne budynki oraz na malowniczą scenerię Bolzano.
Lokalizacja projektu
Schlachthofstrasse 61Słowa kluczowe
