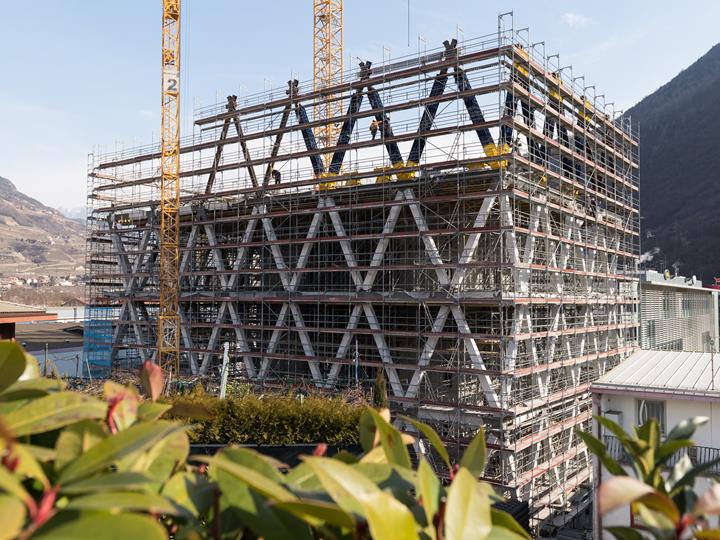

La sede di Markas durante la costruzione (© ATP/Bause)
-
01

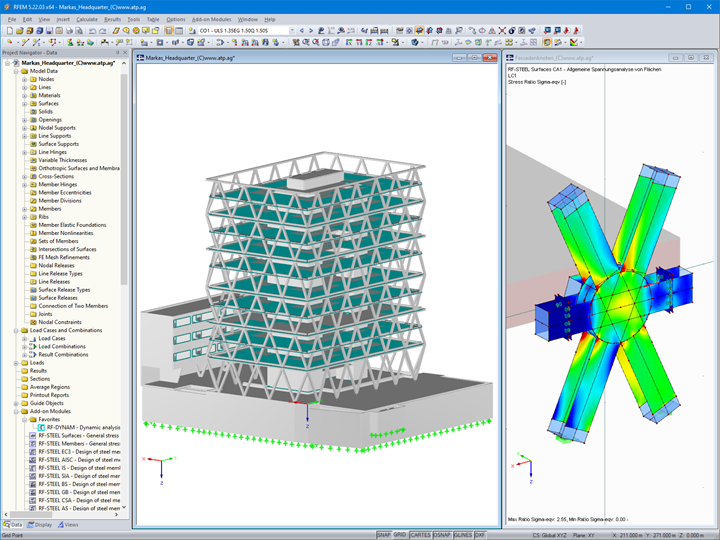

Intero modello 3D della sede di Markas (sinistra) e analisi delle tensioni di un collegamento della travatura reticolare in RFEM (destra, © ATP)
-
01
© ATP/Bause
-
01
La sede di Markas a Bolzano, in Italia
-
01

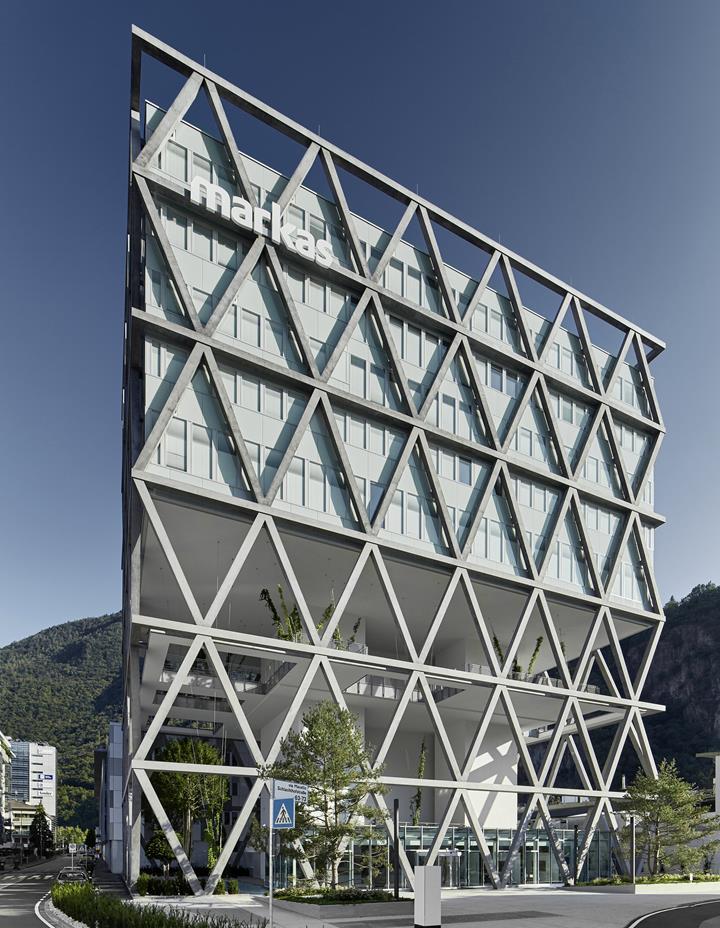

Edificio completato (© ATP/Becker)
-
01
Programmi di calcolo per edifici e fabbricati
-
02
Intero modello 3D della sede di Markas (sinistra) e analisi delle tensioni di un collegamento della travatura reticolare in RFEM (destra, © ATP)
-
02
La sede di Markas durante la costruzione (© ATP/Bause)
-
02
© ATP/Bause
-
02
La sede di Markas a Bolzano, in Italia
-
02
Edificio completato (© ATP/Becker)
-
03
Edificio completato (© ATP/Becker)
-
03
La sede di Markas durante la costruzione (© ATP/Bause)
-
03
Intero modello 3D della sede di Markas (sinistra) e analisi delle tensioni di un collegamento della travatura reticolare in RFEM (destra, © ATP)
-
03
© ATP/Bause
-
03
La sede di Markas a Bolzano, in Italia
ATP Architekten Ingenieure, in collaborazione con Kauer Ingenieure, hanno progettato un edificio straordinario con una struttura portante esterna utilizzando il metodo BIM.
| Committente |
Markas S.r.l., Bolzano, Italia www.markas.it |
| Architettura, verifica strutturale, pianificazione delle attrezzature tecniche per la costruzione |
ATP architekten ingenieure, Innsbruck, Austria KTB, Bolzano, Italia |
| Impresa di costruzioni |
Unionbau, Campo Tures, Italia www.unionbau.it |
Modello
La struttura, che è alta oltre 40 m, funge da nuova sede per la società di servizi Markas situata a Bolzano. Il progetto è nato da un concorso indetto nel 2016 da Markas, il cui vincitore è stato ATP. È stato il primo edificio in Italia a ricevere la "WELL certification - Gold".
Oltre alla progettazione architettonica e strutturale, ATP ha anche assunto la responsabilità della pianificazione delle attrezzature tecniche dell'edificio. Gli ingegneri di ATP hanno utilizzato il programma agli elementi finiti RFEM per eseguire l'analisi strutturale.
Struttura
La struttura portante principale dell'edificio è costituita da una facciata a travatura reticolare a V in combinazione con due torri di accesso centrale. La facciata a travatura reticolare domina la vista esterna e e consente una disposizione flessibile degli spazi interni senza colonne.
La struttura ibrida in aste di cemento armato e in acciaio supporta l'intera struttura nei punti di collegamento. La struttura esterna è esposta a forti sbalzi di temperatura, specialmente durante i mesi invernali. Pertanto, la costruzione ibrida si è dimostrata la soluzione ottimale per i requisiti strutturali e antincendio. La facciata composta da finestre con ringhiere in vetro costituisce l'involucro dell'edificio è a 20 cm di distanza dalla travatura reticolare esterna.
La costruzione garantisce condizioni di illuminazione ottimali negli uffici e offre ai dipendenti una vista panoramica sugli edifici circostanti del pittoresco scenario di Bolzano.
Posizione del progetto
Schlachthofstrasse 61Parole chiave
