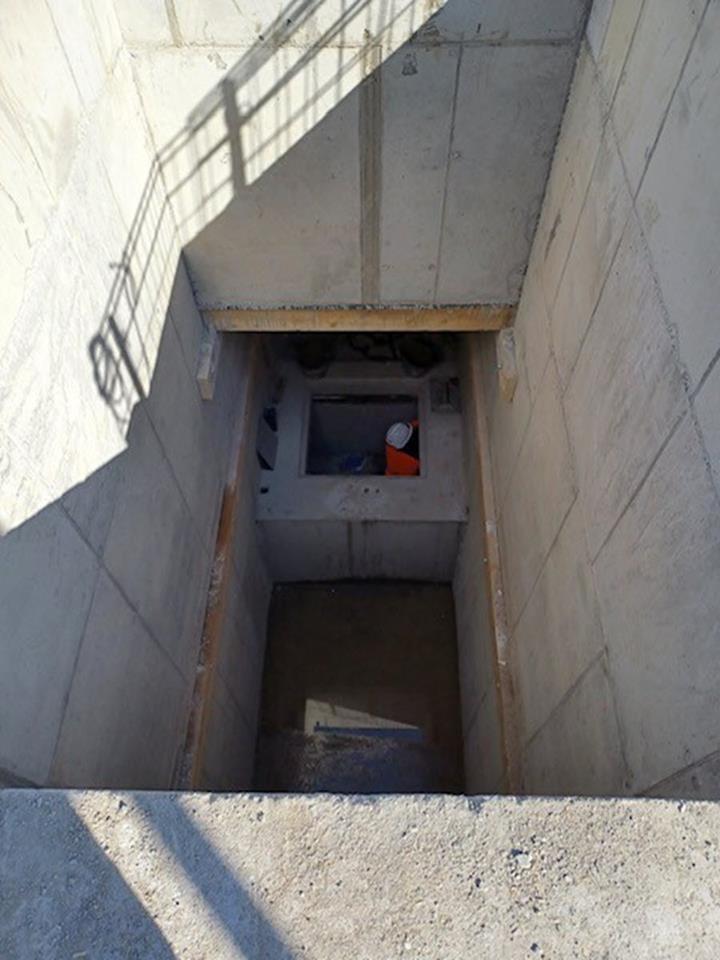

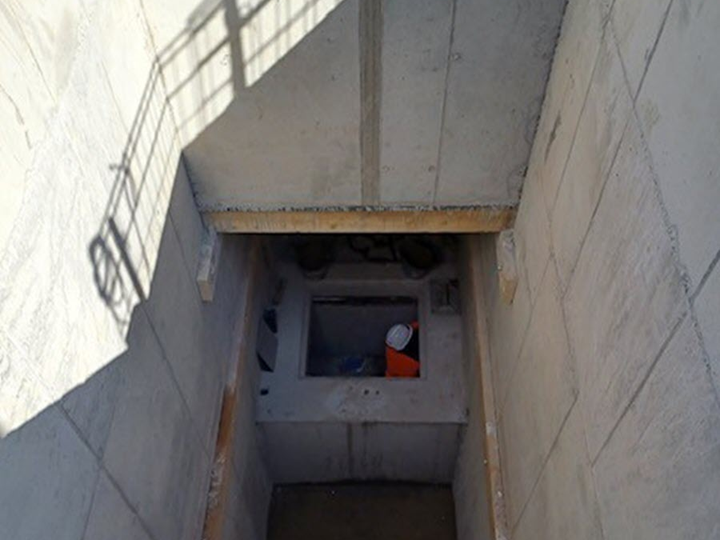

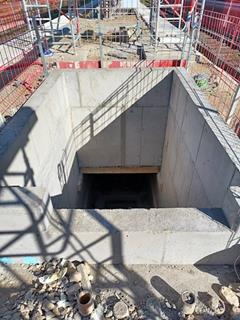

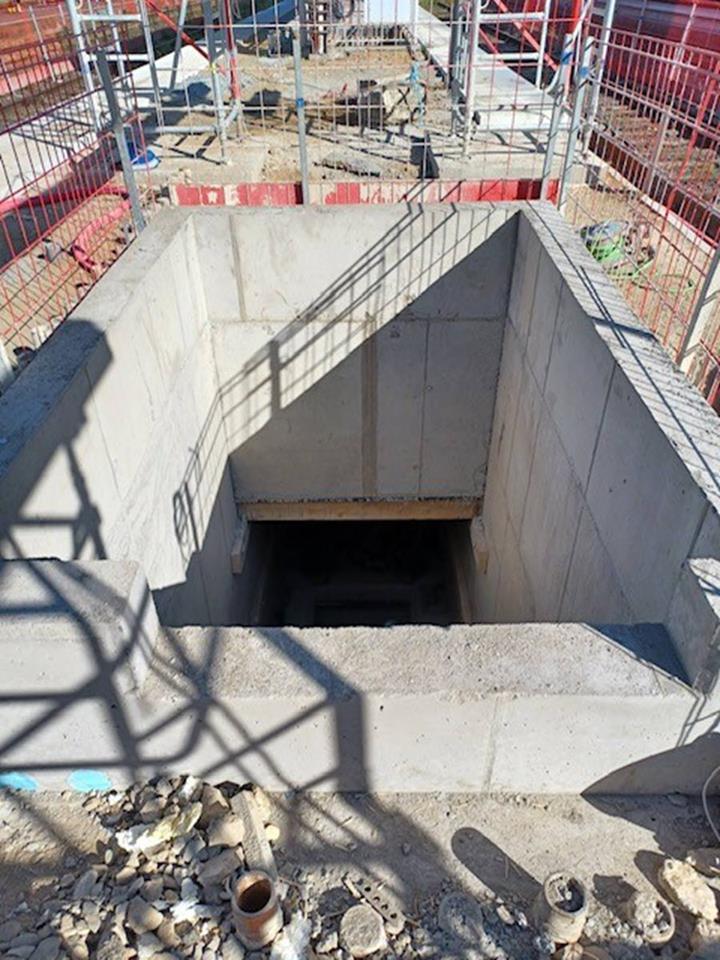

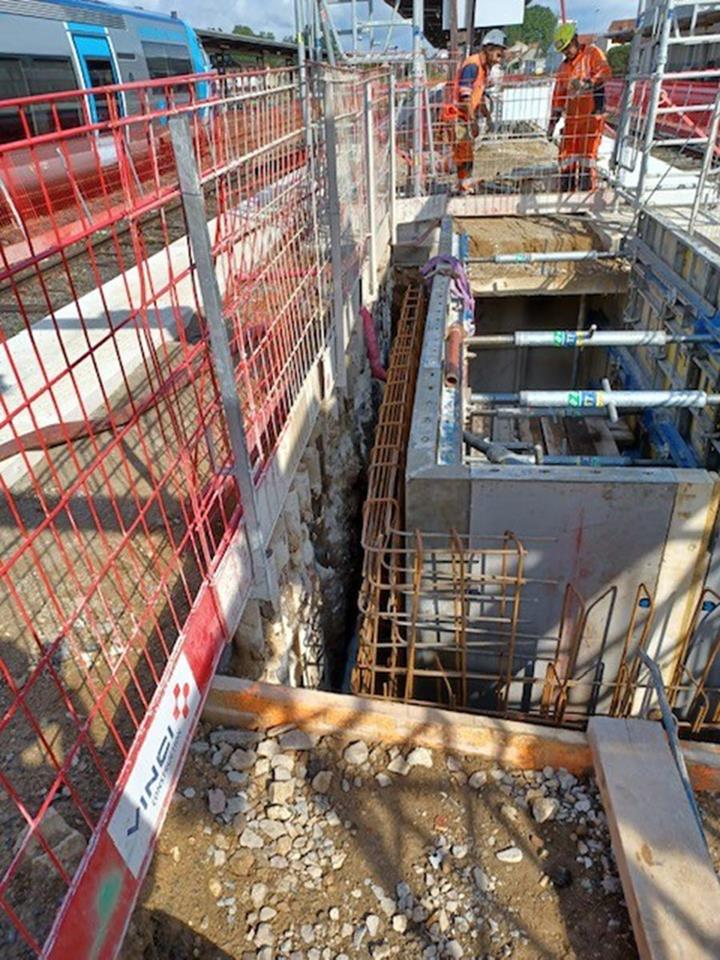

Poço de elevador em betão armado na estação de Montluçon, França

Parâmetros do modelo

• Largura: 2,45 m
• Altura: 5,45 m
• Comprimento: 5,25 m
• Peso: 80,328 t

Modelo

Modelo 3D

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

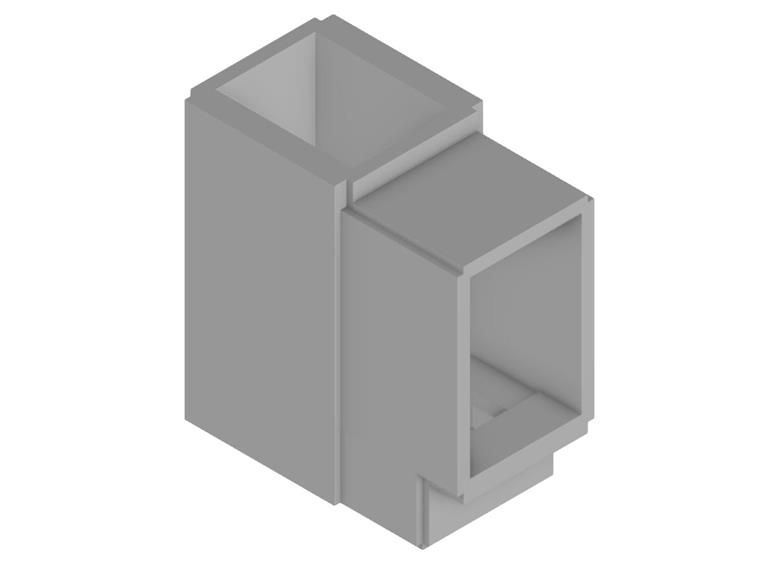

Modelo | Modelo do poço de elevador

O cliente da Dlubal E.T.L. Structures, especializado em projetos de construção complexos na área da engenharia civil, foi responsável pelo dimensionamento do poço.

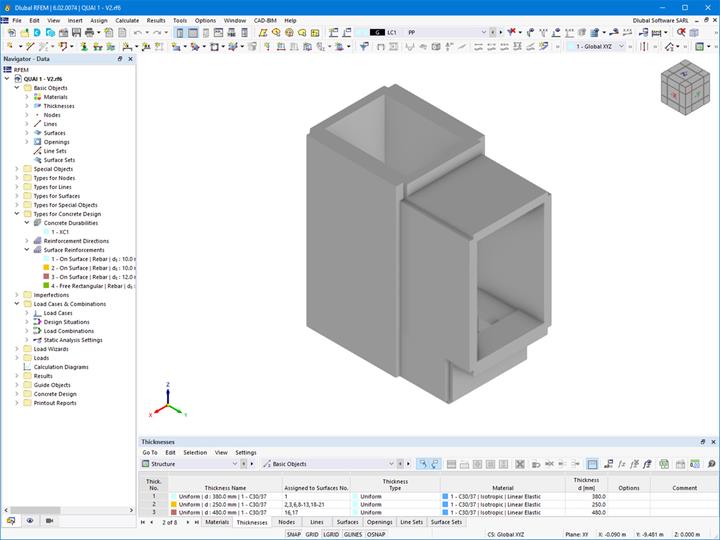

Toda a modelação do poço foi realizada com o material e a especificação das espessuras necessárias. O elemento fundamental neste modelo é o apoio de superfície vertical ao nível da laje que garante uma fundação estável ao poço. A estrutura está bloqueada horizontalmente ao longo do eixo Y através de apoios de linha para definir a ligação ativa à passagem inferior. Esta disposição garante que o poço permaneça estável, mesmo com cargas elevadas.

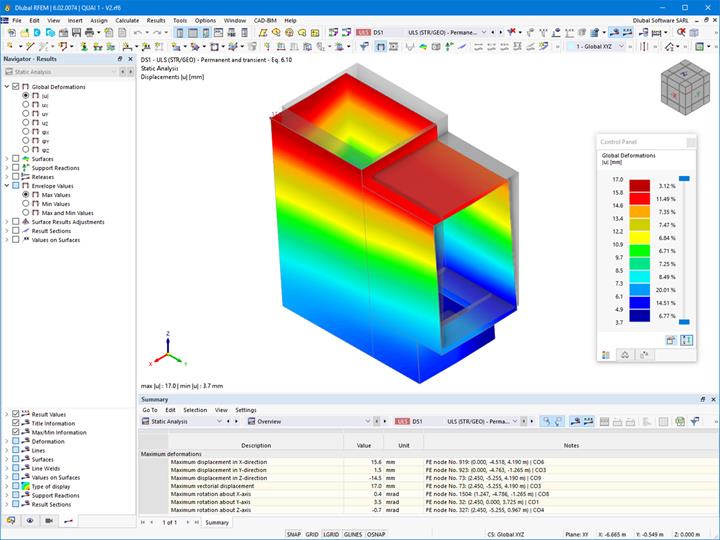

A estrutura foi dimensionada para resistir a diferentes cargas. Neste caso, foi tida em consideração a pressão do solo envolvente, para evitar o afundamento ou a deformação do poço. Além disso, a presença de águas subterrâneas cria uma pressão adicional sobre o edifício, o que também foi considerado no dimensionamento para evitar problemas de estanqueidade. No cálculo da transferência de carga, foram aplicadas e tidas em consideração as cargas dinâmicas e estáticas resultantes da operação da plataforma e dos carris. Por fim, as forças transmitidas pela torre do elevador – quer resultem do funcionamento diário, de condições climáticas como neve e vento ou de eventos acidentais – foram avaliadas para garantir a segurança geral do poço.

A principal razão para utilizar o RFEM 6 para modelar e dimensionar toda a estrutura do poço foi a fiabilidade dos seus resultados. O módulo "Dimensionamento de betão" foi utilizado para dimensionar com precisão as superfícies de betão armado.
