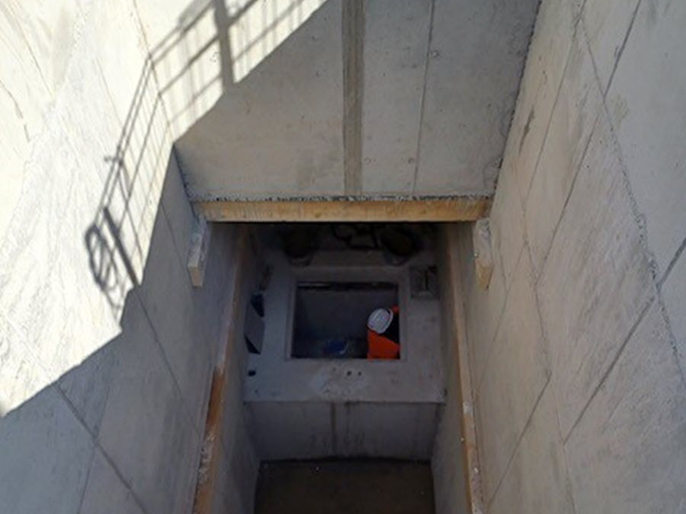

Vano ascensore in calcestruzzo armato, stazione ferroviaria Montluçon, Francia
Progetto cliente

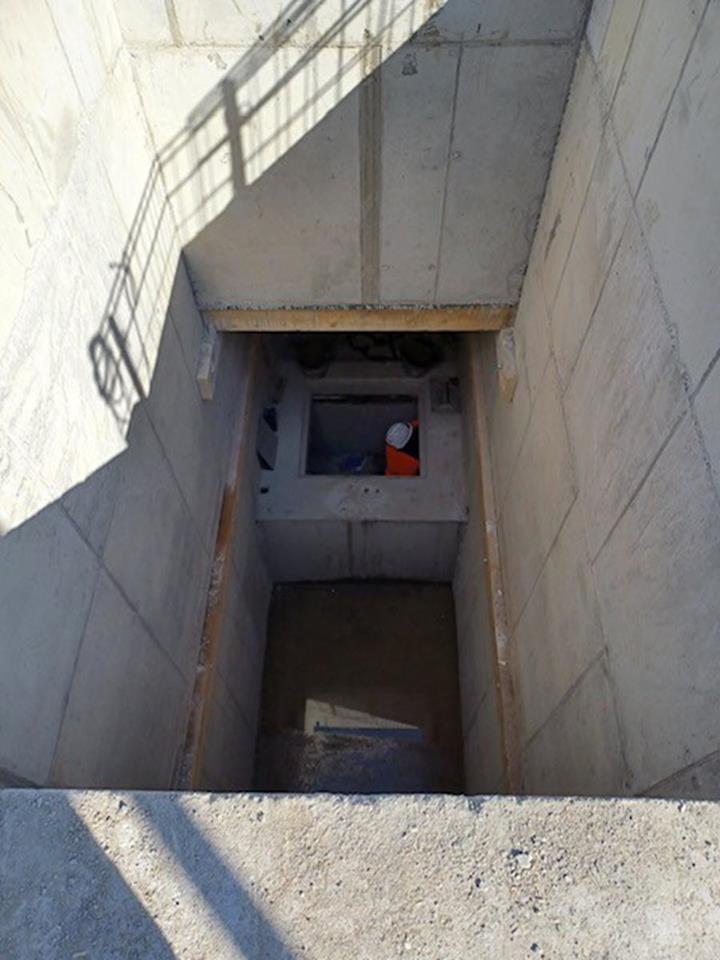

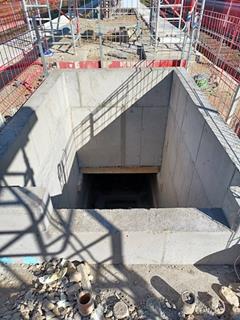

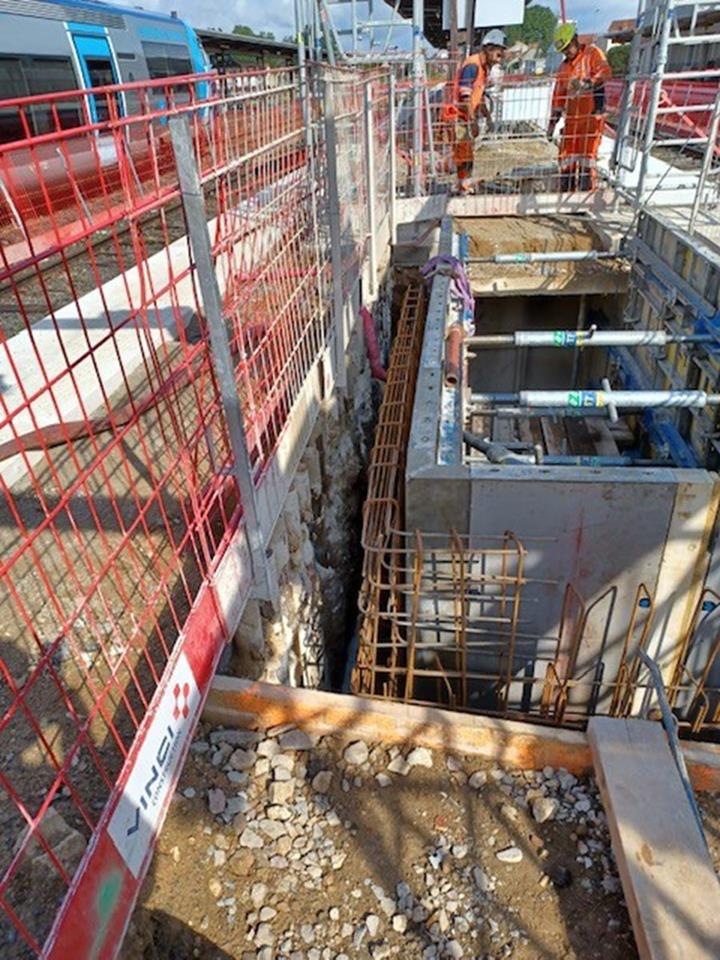

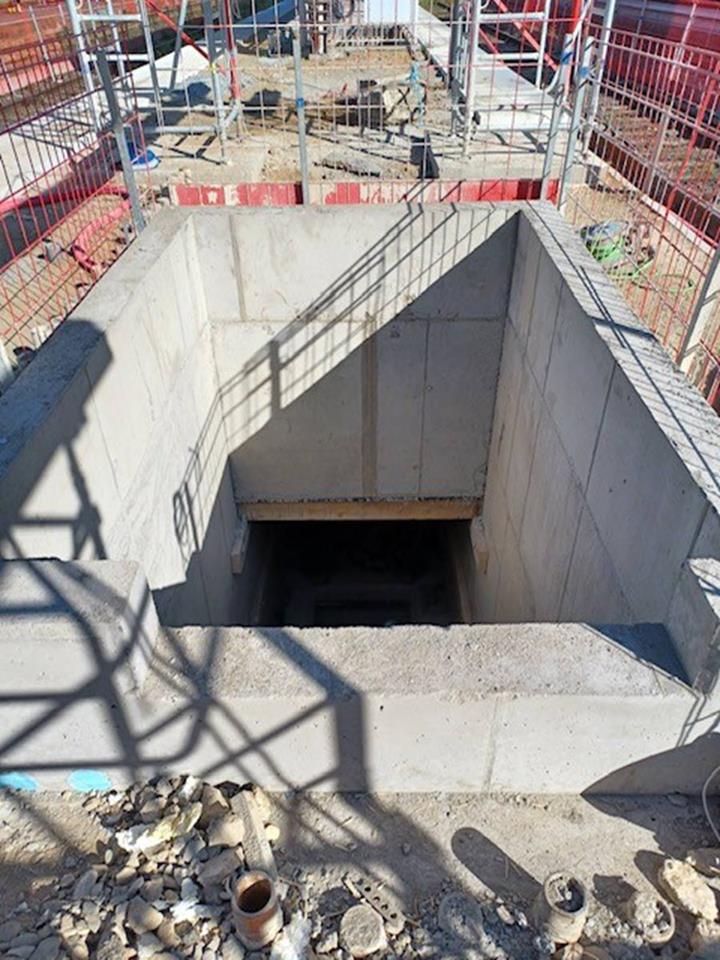

Questo progetto consiste nella costruzione di un vano ascensore per sostituire una scala esistente, consentendo così l'accesso al passaggio sotterraneo. Il vano è costruito utilizzando componenti di superficie in cemento armato, che ne hanno assicurato stabilità e durabilità, con un rischio contenuto di fessurazione.
| Studio d'ingegneria | E.T.L Structures |
Parametri del modello
Modello
Lo studio di ingegneria di E.T.L Structures, un cliente di Dlubal Software, è responsabile della progettazione del vano.

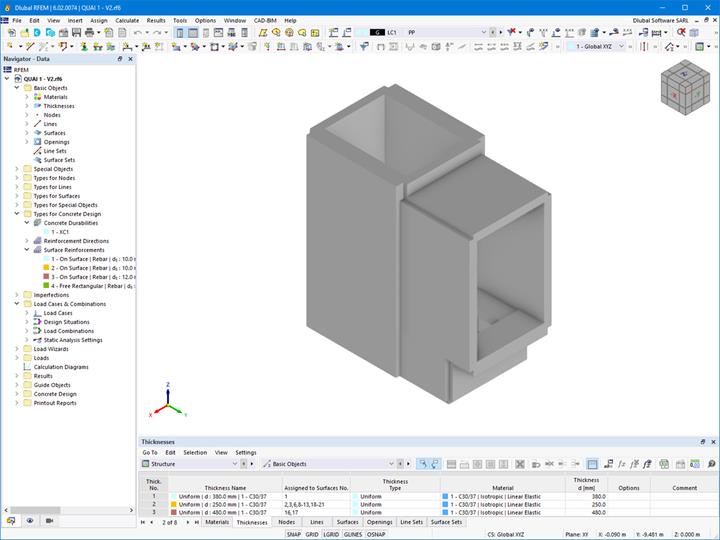

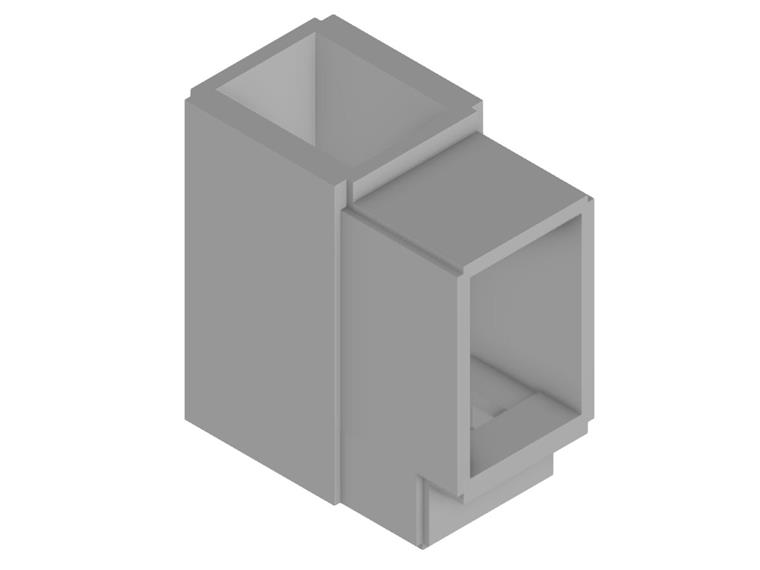

Modellazione del vano ascensoreLa modellazione completa del vano ascensore è stata completata con il materiale e la specifica degli spessori richiesti. L'elemento fondamentale in questo modello è il vincolo esterno della superficie verticale a livello della soletta, che garantisce una fondazione stabile per il pozzo. La struttura è bloccata orizzontalmente lungo l'asse Y utilizzando i vincoli esterni delle linee per definire il collegamento attivo al sottopasso esistente. Questo design garantisce che il pozzo rimanga stabile anche con carichi elevati.

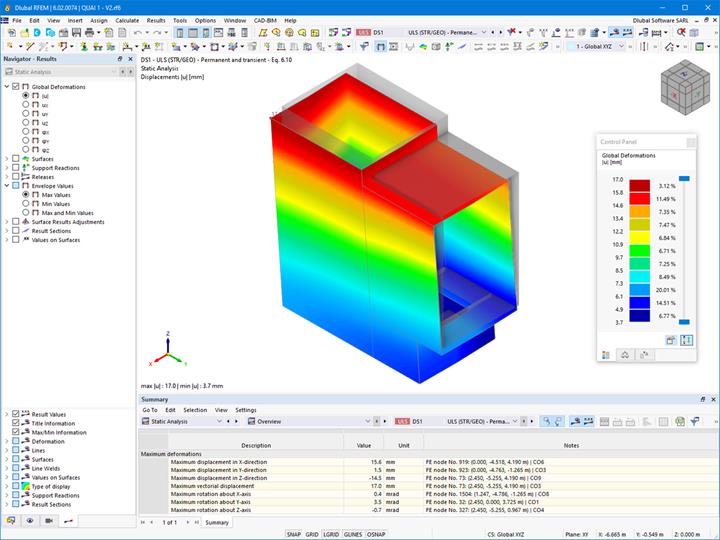

Applicazione del caricoLa struttura è stata progettata per resistere a vari carichi. In questo caso, è stata presa in considerazione la pressione del terreno circostante per evitare ogni edimento o la deformazione del pozzo. Inoltre, la presenza di acque sotterranee crea una pressione aggiuntiva sull'edificio, che è stata anche presa in considerazione nella progettazione per evitare problemi di tenuta. Nel calcolo della riduzione del carico, sono stati necessari e presi in considerazione i carichi dinamici e statici derivanti dal funzionamento della piattaforma e delle rotaie. Infine, le forze trasmesse dal pilone dell'ascensore - siano esse risultanti dal funzionamento quotidiano, dalle condizioni meteorologiche come neve e vento o da eventi accidentali - sono state valutate per garantire la sicurezza generale della fossa.
Il motivo principale per utilizzare RFEM 6 per modellare e analizzare l'intera struttura del vano è fare affidamento sull'affidabilità dei suoi risultati. L'add-on Verifica calcestruzzo è stato utilizzato per progettare con precisione le superfici in cemento armato.
Posizione del progetto
Parole chiave
RFEM 6 EC2 Strutture in calcestruzzo Vano ascensore
