Módulo adicional para o RFEM 5
RF-TIMBER AWC

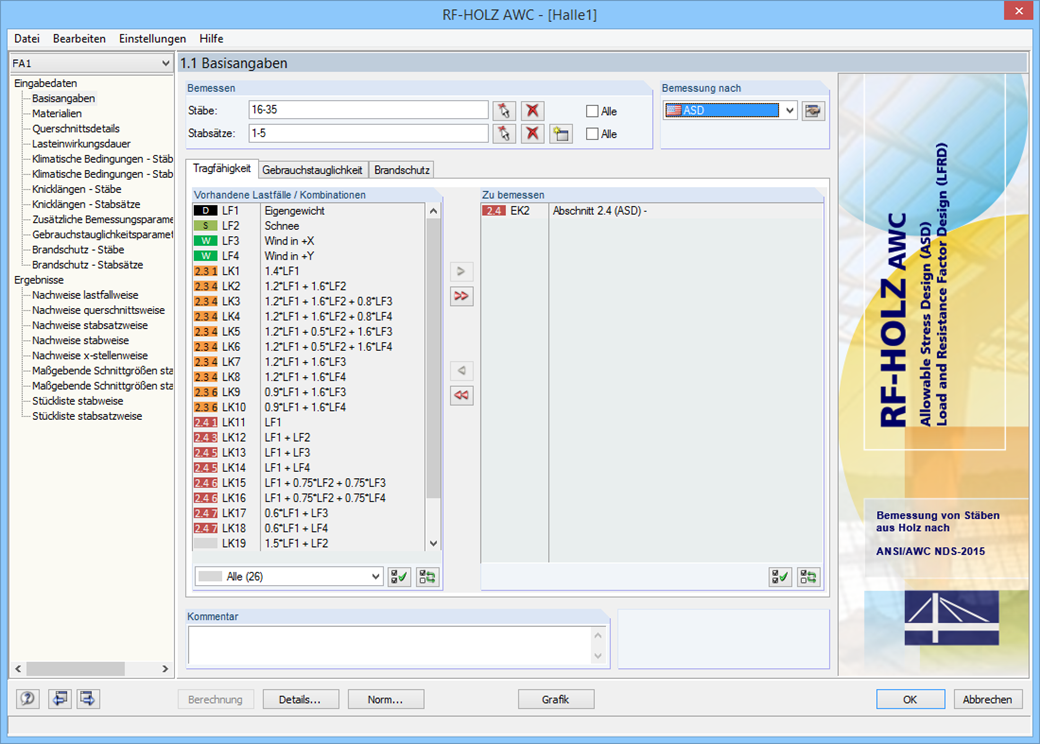

Após a abertura do módulo, são especificados as barras/conjuntos de barras, os casos de cargas, as combinações de cargas ou de resultados que vão ser considerados para o dimensionamento, tanto dos estados limite último como de utilização e da resistência ao fogo (só para ASD). Ao mesmo tempo, pode ser selecionado o método de dimensionamento apropriado (ASD ou LRFD). Os materiais do RFEM/RSTAB estão já predefinidos, no entanto, podem ser ajustados no RF-/TIMBER AWC. Na biblioteca estão armazenadas as propriedades de materiais, de acordo com a respetiva norma.

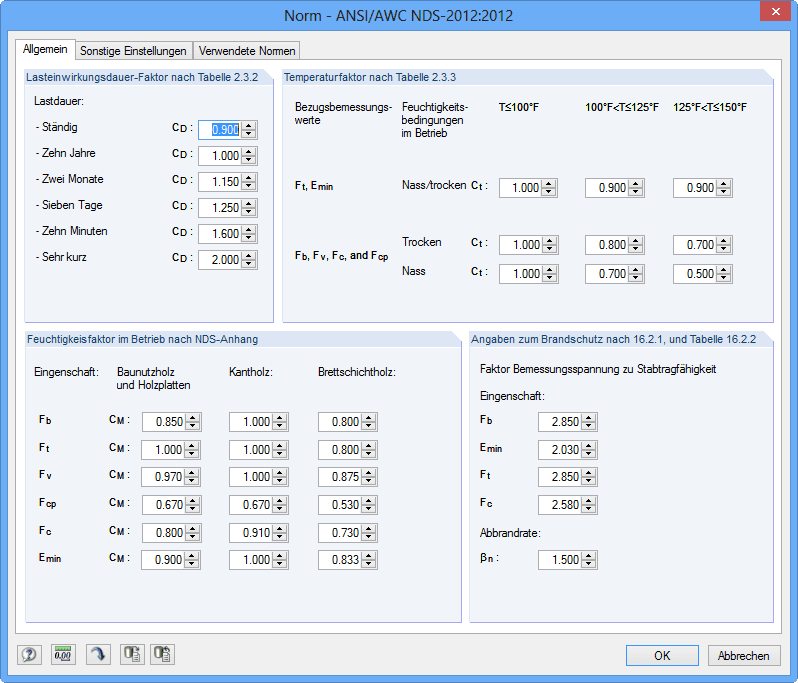

Na verificação das secções, é possível optar entre adotar os valores de cálculo da norma ou considerar os valores definidos pelo utilizador para o dimensionamento. Após a verificação das secções, são atribuídas as classes de duração do carregamento, as influências da temperatura e as condições de humidade da madeira.

Para a verificação da deformação, têm de ser especificados os comprimentos de referência das barras ou conjuntos de barras relevantes, podendo também ser considerada a direção de deslocamento, a contra-flecha e o tipo de viga.

Para o caso de ser verificada a resistência ao fogo, os lados expostos ao fogo podem ser definidos por barras ou conjuntos de barras.

Após o dimensionamento, os resultados são representados em tabelas claras e bem organizadas no módulo. Todos os valores intermédios (por exemplo, esforços internos determinantes, fatores de ajustamento, etc.) podem ser visualizados, tornando assim as verificações mais transparentes. Os resultados são ordenados e representados de acordo com casos de carga, secções, conjuntos de barras e barras. Se a verificação não for cumprida, as secções em causa podem ser modificadas num processo de otimização.

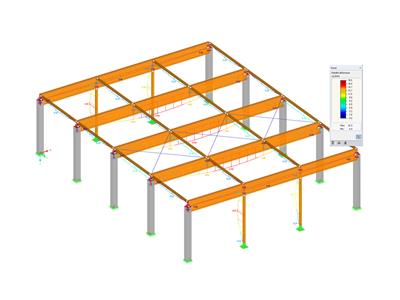

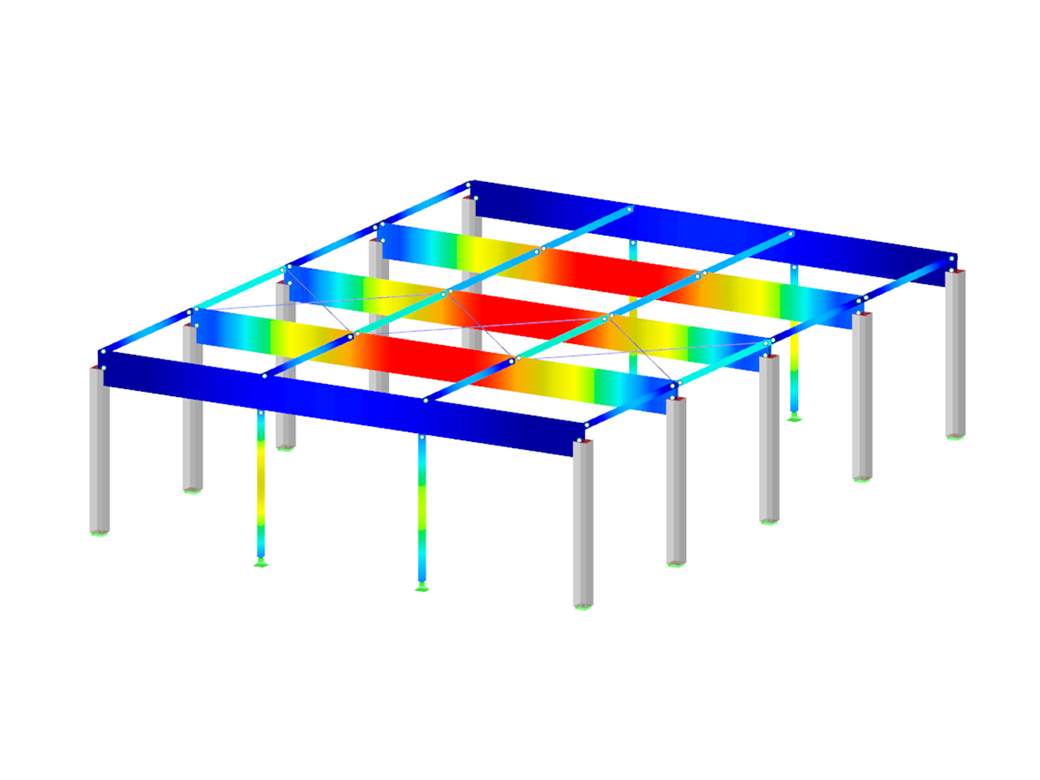

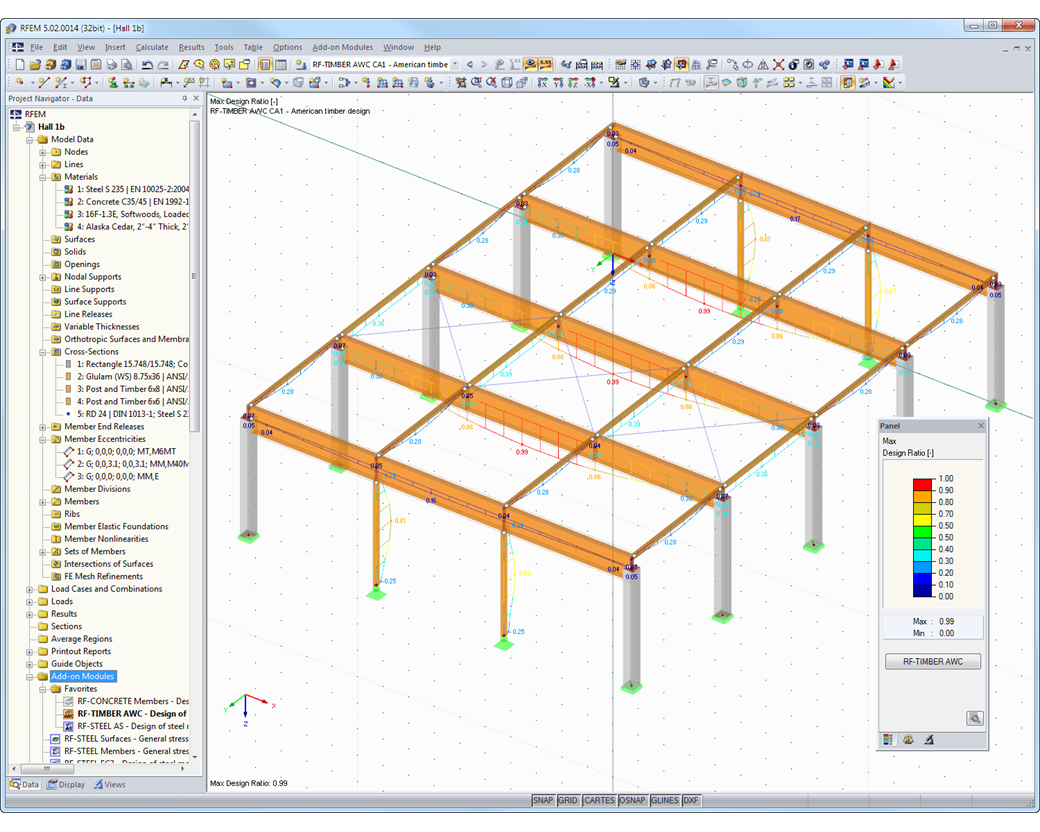

As relações de cálculo são representadas em diferentes cores no modelo RFEM/RSTAB, permitindo assim uma deteção rápida das secções que estão em estado crítico ou sobredimensionadas. A avaliação específica é também garantida através da representação dos diagramas de resultados na barra ou no conjunto de barras.

Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
