Přídavný modul pro RFEM 5
RF-TIMBER AWC

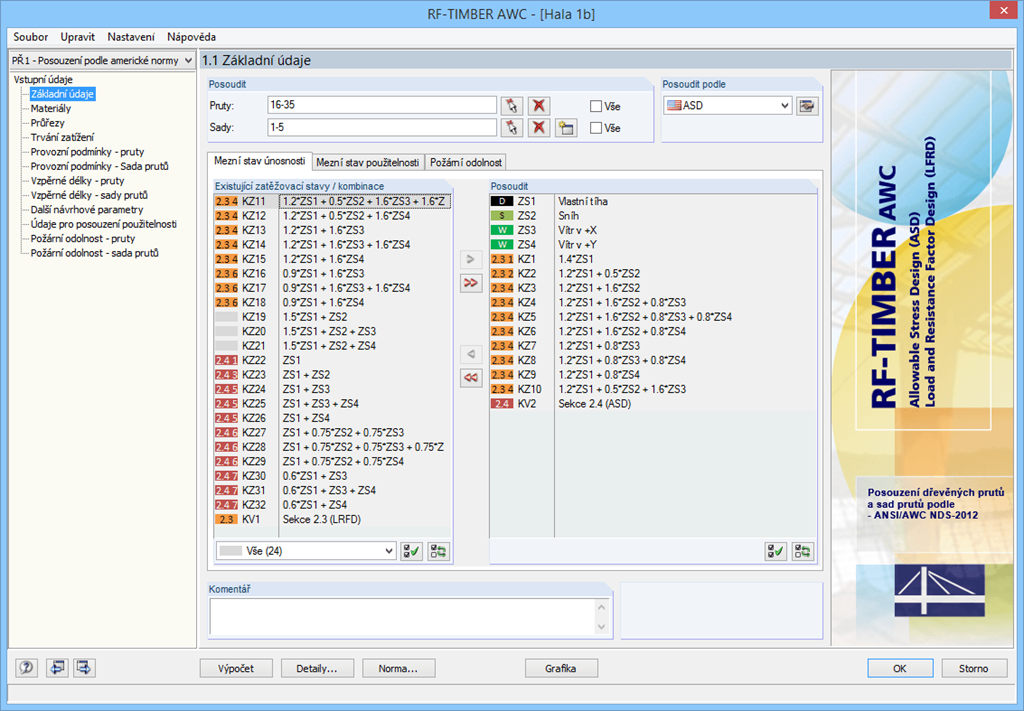

Po spuštění modulu je třeba vybrat pruty nebo sady prutů, zatěžovací stavy, kombinace zatížení nebo kombinace výsledků pro posouzení mezního stavu únosnosti a použitelnosti a pro posouzení požární odolnosti (pouze ASD). Kromě toho je možné zvolit příslušnou metodu posouzení (ASD nebo LRFD). Materiály z programu RFEM/RSTAB jsou již přednastaveny a lze je upravit v přídavném modulu RF-/TIMBER AWC. Rozsáhlá databáze obsahuje materiálové charakteristiky podle příslušné normy.

Při kontrole průřezů je možné pro posouzení zvolit převzetí návrhových hodnot z normy nebo zohlednění uživatelských hodnot. Po kontrole průřezů se přiřadí třídy trvání zatížení (TTZ), vlivy teploty a podmínky vlhkosti dřeva.

Analýza deformací vyžaduje vztažné délky příslušných prutů a sad prutů. Přitom lze zohlednit směr deformace, nadvýšení a typ nosníku.

Pokud má být provedeno posouzení požární odolnosti, lze následně určit strany vystavené účinkům požáru po jednotlivých prutech nebo po sadách prutů.

Po skončení výpočtu se zobrazí výsledky v přehledně uspořádaných tabulkách. Všechny mezihodnoty (například rozhodující vnitřní síly, modifikační součinitele apod.) jsou součástí výsledků a zajišťují tak přehlednost posouzení. Výsledky jsou řazeny po zatěžovacích stavech, průřezech, prutech a sadách prutů. Pokud analýza selže, je možné upravit příslušné průřezy v optimalizačním procesu.

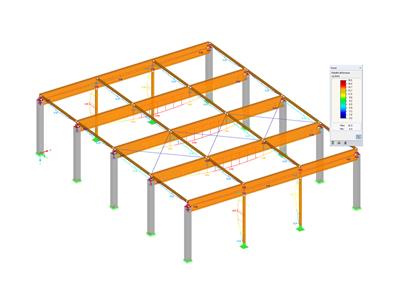

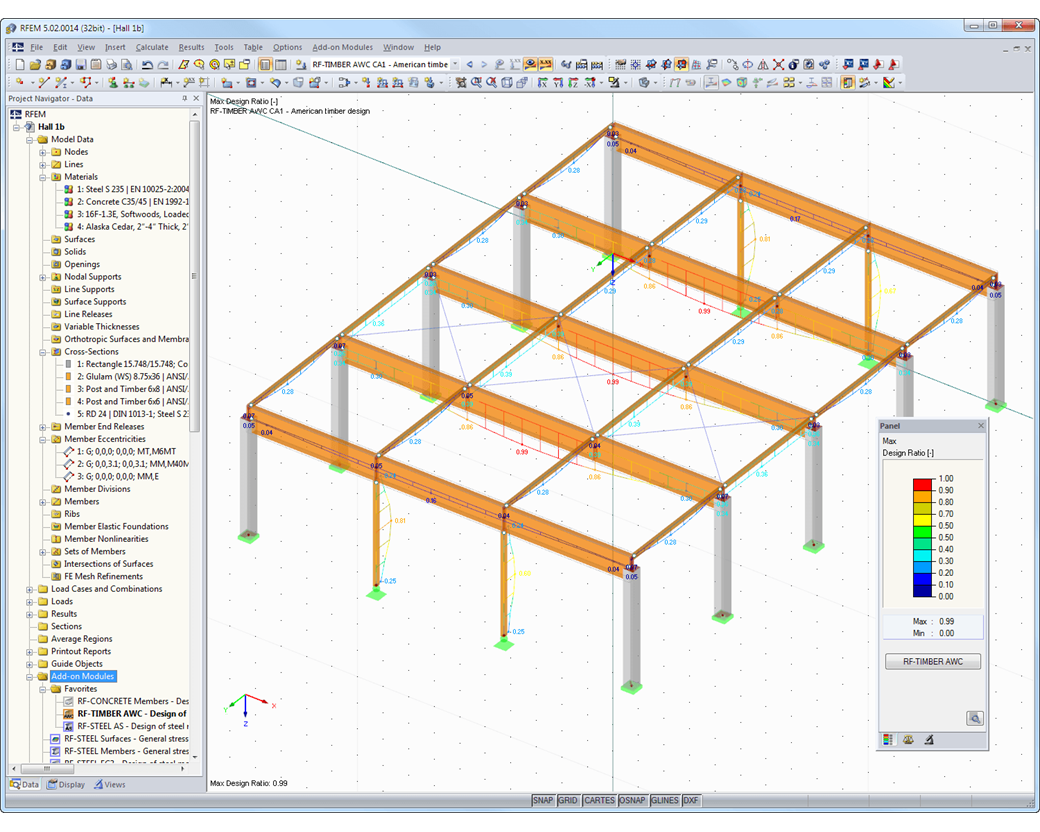

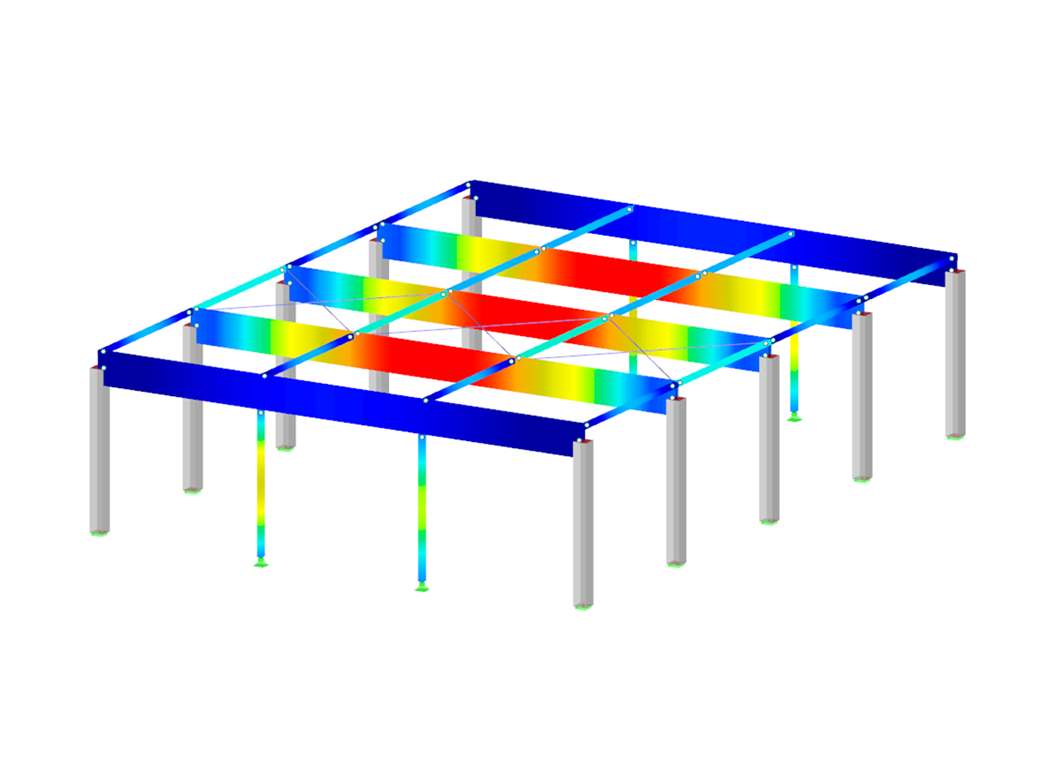

V modelu RFEM/RSTAB je využití znázorněno různými barvami. Tímto způsobem lze rychle rozpoznat kritické nebo předimenzované oblasti průřezu. Cílené vyhodnocení zajišťuje zobrazení průběhu výsledků na prutu nebo sadě prutů.

Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.
