RF-TIMBER AWC

Il modulo aggiuntivo RF-TIMBER AWC esegue la verifica allo stato limite ultimo, allo stato limite di esercizio e alla resistenza al fuoco secondo la norma americana ANSI/AWC NDS e include i metodi di verifica Load and Resistance Factor Design (LRFD) e Allowable Stress Design (ASD) ).

Oltre all'analisi delle tensioni, RF-TIMBER AWC esegue l'analisi di stabilità delle aste secondo il metodo dell'asta equivalente o l'analisi del secondo ordine. Inoltre, è possibile eseguire il progetto allo stato limite di esercizio e il progetto di resistenza al fuoco (ASD).

Verifica di aste di legno e set di aste secondo ANSI/AWC NDS

Totale voci: 4

RFEM/RSTAB-Zusatzmodul RF-/HOLZ AWC | Bemessung von Stäben aus Holz nach ANSI/AWC NDS-2015 (US-Norm)

RF-/TIMBER AWC | Caratteristiche

Progettazione di aste e tiranti per trazione, compressione, flessione, taglio e combinazioni di sollecitazioni
Verifiche di stabilità per instabilità laterale-torsionale e instabilità secondo il metodo delle aste sostitutive o secondo la teoria del secondo ordine
Verifica di servizio sotto forma di limitazione della freccia
Progettazione di travi a sezione variabile in legno lamellare
Impostazione libera della durata di combustione e delle velocità di combustione oltre alla scelta libera dei lati di combustione nella progettazione in caso d'incendio
Libreria di materiali e libreria di sezioni basate sull'integrazione con ANSI/AWC NDS-2015 con fattori di correzione preimpostati
Inserimento personalizzato di sezioni rettangolari e circolari
Ottimizzazione automatica delle sezioni
Opzionale trasferimento delle lunghezze di inflessione dal modulo RF-STABIL/RSKNICK
Documentazione dettagliata dei risultati con riferimenti alle equazioni di verifica usate nelle normative
Opzioni di filtro e ordinamento versatili per i risultati
Considerazione degli effetti della temperatura e delle condizioni di umidità del legno
Visualizzazione del carico nel modello RFEM/RSTAB
Esportazione dati verso MS Excel
Unità metriche e imperiali

RF-/TIMBER AWC | Input

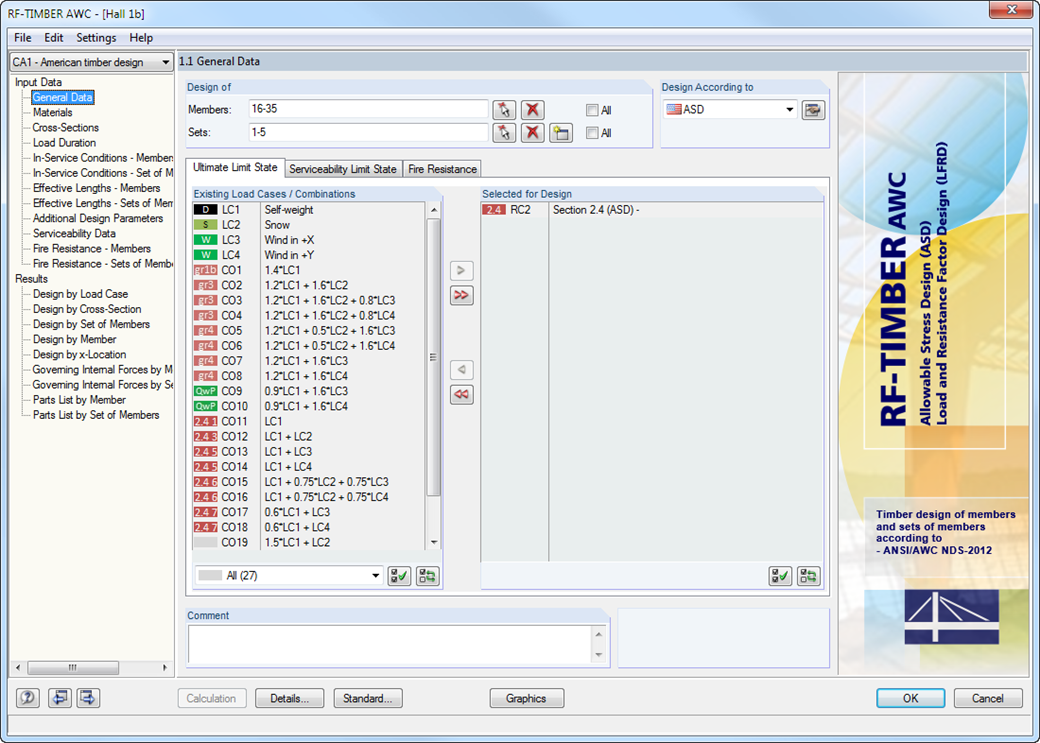

Dopo l'apertura del modulo, devono essere definiti le aste/gruppi di aste da dimensionare, i casi di carico, le combinazioni di carico o di risultati per la verifica della capacità portante e dell'utilizzo, nonché della protezione antincendio (solo ASD). Inoltre, è possibile selezionare il metodo di verifica desiderato (ASD o LRFD). I materiali da RFEM/RSTAB sono preimpostati, ma possono essere modificati in RF-/HOLZ AWC. Nella libreria sono memorizzati i valori di riferimento dei materiali elencati nella rispettiva norma.

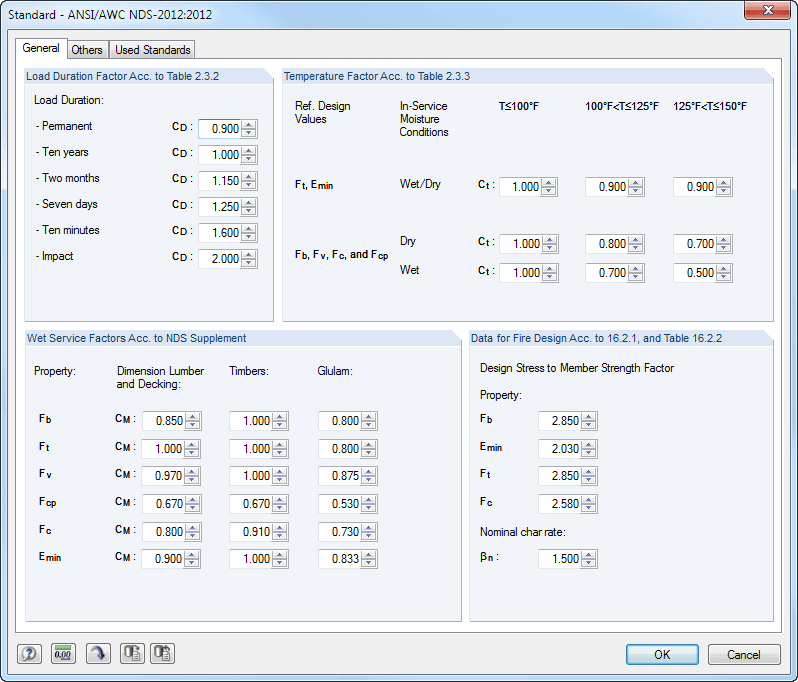

Durante la verifica delle sezioni trasversali è possibile decidere se considerare i valori nominali dalla norma oppure valori definiti dall'utente per la progettazione. Dopo la verifica delle sezioni trasversali, vengono definite le classi di durata di carico, influssi di temperatura e condizioni di umidità del legno.

Per la prova di deformazione vengono indicate le lunghezze di riferimento delle aste e dei gruppi di aste rilevanti. È possibile considerare la direzione dello spostamento, un sopraelevamento e il tipo di trave.

Se si desidera effettuare una progettazione in caso di incendio, successivamente è possibile definire le facce di carbonizzazione per asta o gruppo di aste.

RF-/WOOD AWC | Verifica

Nel calcolo della capacità portante della sezione trasversale, vengono analizzati la trazione e la compressione nella direzione delle fibre, la flessione, la flessione e trazione/compressione, nonché il taglio dalla forza trasversale.

Per la verifica di elementi strutturali suscettibili al flambamento e all’instabilità mediante il metodo dell’asta sostitutiva, vengono considerati la compressione centrale pianificata, la flessione con e senza forza di compressione, oltre alla flessione e trazione. Viene calcolata la freccia per campi interni e mensole e confrontata con la freccia massima consentita.

Casi di progettazione separati consentono un’analisi flessibile per aste, set di aste ed azioni selezionate, nonché per ciascuna delle indagini di stabilità.

Parametri rilevanti per il calcolo, come ad esempio la durata dell’azione in caso d’incendio, snellezze delle aste, freccia limite, possono essere adattati secondo necessità.

RF-/TIMBER AWC | Risultati

Dopo la progettazione, i risultati vengono forniti in tabelle chiare. Tutti i valori intermedi (ad es. i momenti determinanti, i fattori di adattamento…) possono essere prelevati, rendendo le verifiche trasparenti. I risultati vengono indicati ordinati per casi di carico, sezioni trasversali, set di aste e aste. Se la verifica non viene superata, le sezioni trasversali interessate possono attraversare un processo di ottimizzazione.

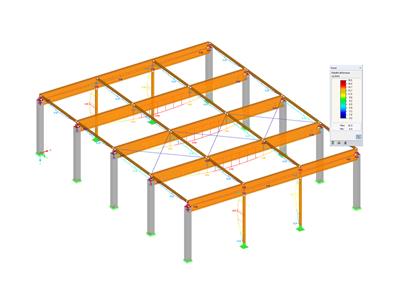

Il grado di utilizzo viene visualizzato nel modello RFEM/RSTAB con colori diversi. In questo modo è possibile riconoscere a colpo d'occhio le aree critiche o sovradimensionate. La valutazione mirata viene garantita anche tramite la visualizzazione dell’andamento dei risultati sull'asta o sul set di aste.

Oltre ai dati di input e output tabellari, inclusi i dettagli di progetto, è possibile includere nel protocollo di stampa tutte le grafiche. Ciò assicura una documentazione comprensibile e chiara. Il contenuto del protocollo e la profondità desiderata dell'output per le singole verifiche possono essere selezionati in modo mirato.
