Módulo adicional para RFEM 5
RF-TIMBER AWC

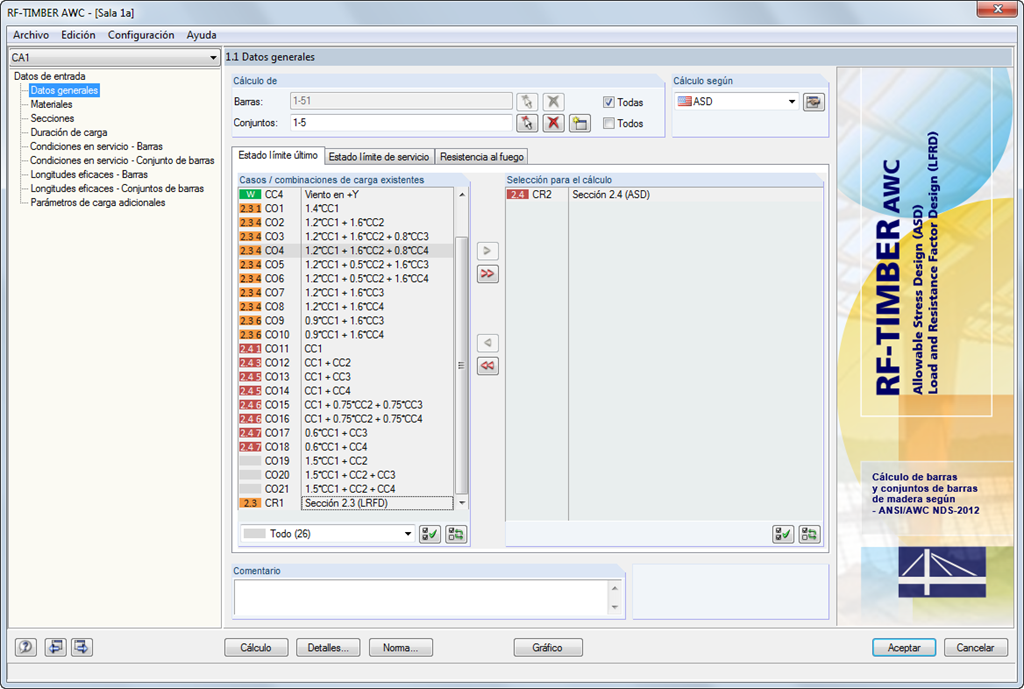

Después de iniciar el módulo, se deben definir las barras/conjuntos de barras a dimensionar, los casos de carga, combinaciones de carga o de resultados para los comprobantes de capacidad portante y estado de servicio, así como de protección contra incendios (solo ASD). Además, se puede seleccionar el método de comprobación deseado (ASD o LRFD). Los materiales de RFEM/RSTAB están predefinidos, pero se pueden ajustar en RF-/HOLZ AWC. En la biblioteca se encuentran almacenadas las propiedades de los materiales listados en la norma correspondiente.

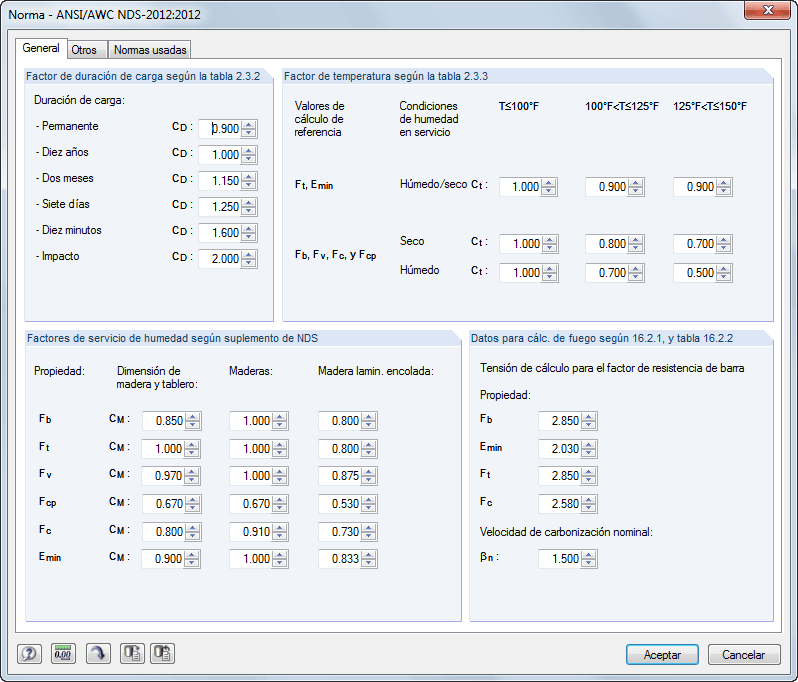

Al verificar las secciones transversales, se puede decidir si se deben tomar los valores de diseño de la norma o si se deben considerar valores definidos por el usuario para el dimensionamiento. Después de verificar las secciones transversales, se definen las clases de duración de la acción de la carga, las influencias de temperatura y las condiciones de humedad de la madera.

Para el comprobante de deformación, se especifican las longitudes de referencia de las barras y conjuntos de barras relevantes. Asimismo, se puede considerar la dirección de pandeo, una contraflecha y el tipo de viga.

Si se desea realizar un dimensionamiento en caso de incendio, posteriormente se pueden definir los lados de carbonización por barra o conjunto de barras.

Después del dimensionamiento, los resultados se presentan en tablas claras. Se pueden extraer todos los valores intermedios (por ejemplo, fuerzas internas determinantes, factores de ajuste…), lo que hace que las verificaciones sean transparentes. Los resultados se presentan ordenados por casos de carga, secciones, conjuntos de barras y barras. Si no se cumple con la verificación, las secciones afectadas pueden pasar por un proceso de optimización.

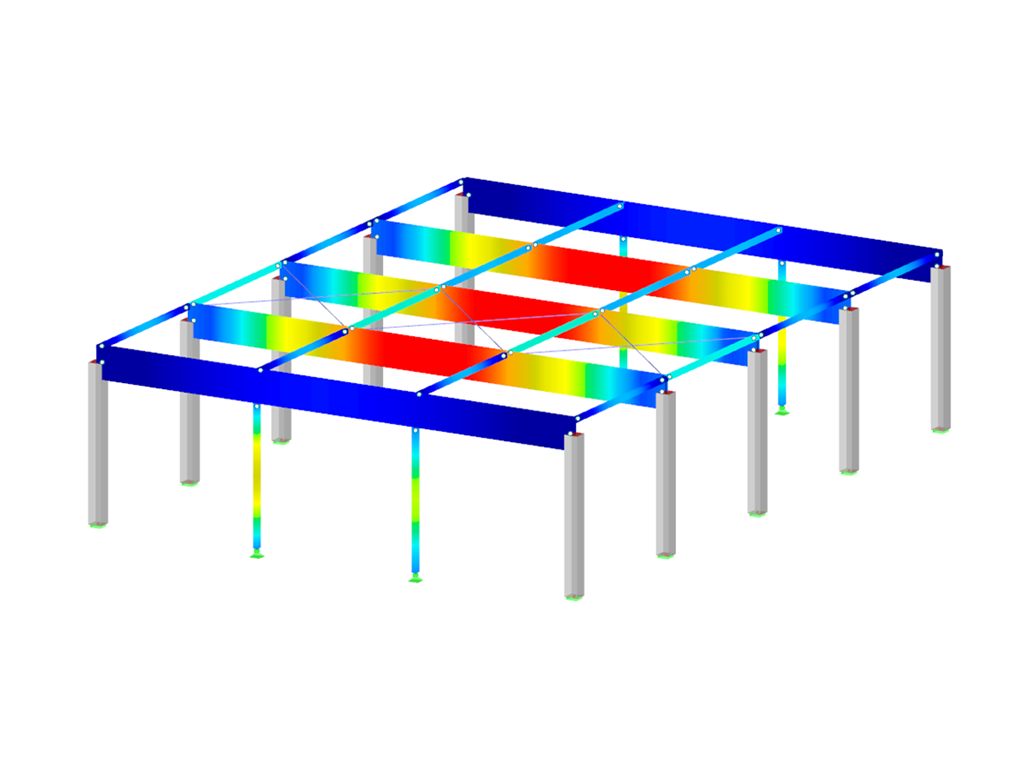

El grado de utilización se muestra en el modelo RFEM/RSTAB con diferentes colores. Esto permite identificar de un vistazo las áreas críticas o sobredimensionadas. La evaluación específica también se garantiza mediante la representación de los resultados a lo largo de la barra o del conjunto de barras.

Además de los datos de entrada y salida tabulares, incluidos los detalles del dimensionamiento, todos los gráficos pueden integrarse en el informe impreso. Esto asegura una documentación clara y comprensible. El contenido del informe y la profundidad deseada de salida para cada verificación se pueden seleccionar específicamente.
