Module additionnel pour RFEM 5
RF-TIMBER AWC

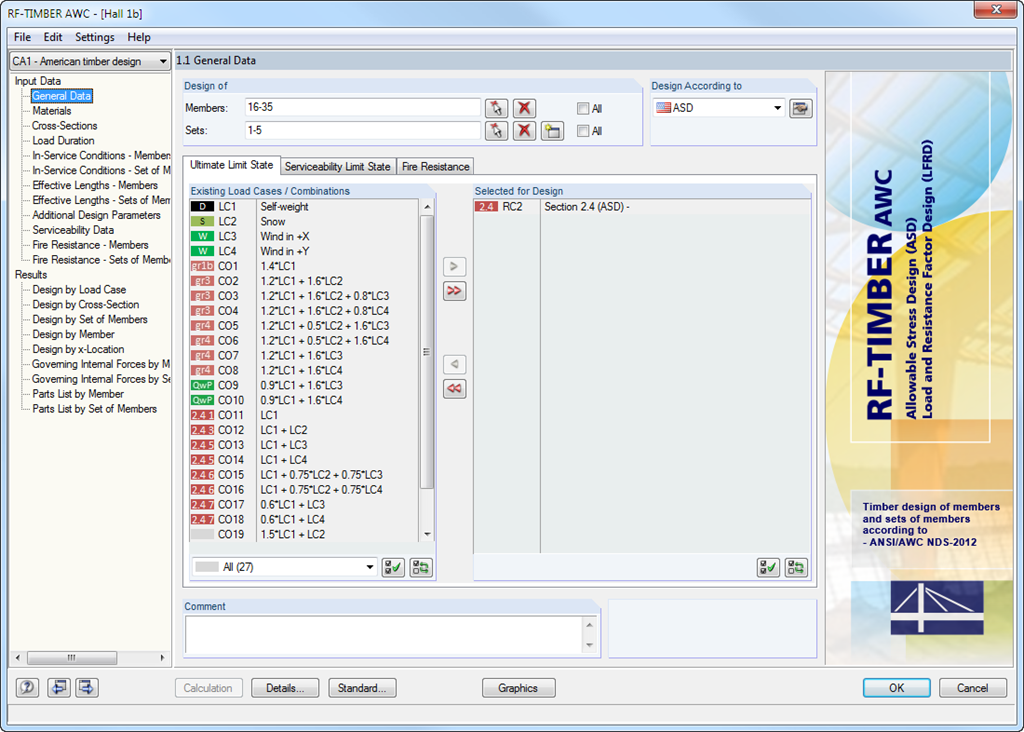

Après l'appel du module, il est nécessaire de définir les barres/ensemble de barres à dimensionner, les cas de charge, les combinaisons de charges ou de résultats pour les vérifications de la résistance et de l'aptitude au service ainsi que de la protection incendie (uniquement ASD). De plus, la méthode de vérification souhaitée (ASD ou LRFD) peut être sélectionnée. Les matériaux provenant de RFEM/RSTAB sont préconfigurés, mais peuvent être ajustés dans RF-/WOOD AWC. Les valeurs caractéristiques des matériaux listées dans la norme respective sont stockées dans la bibliothèque.

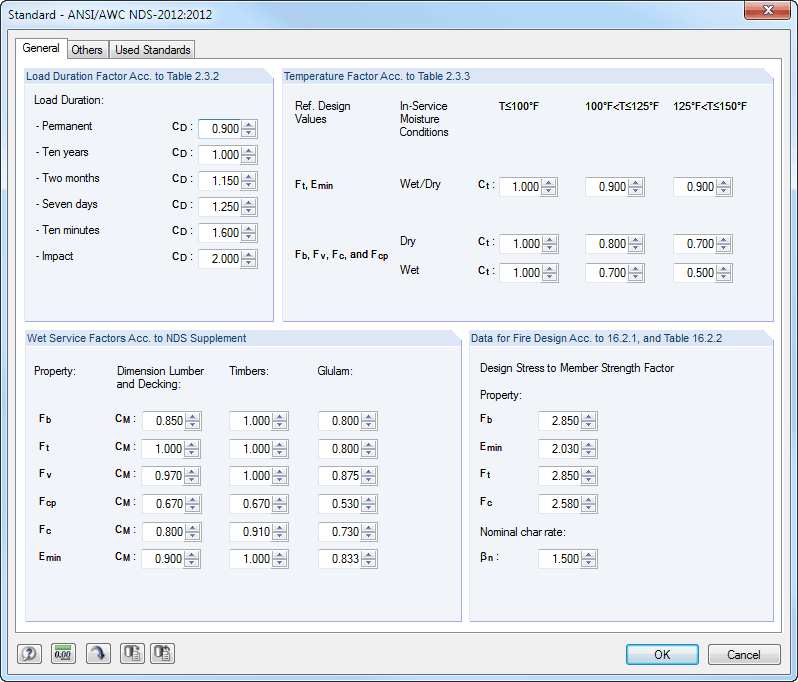

Lors de la vérification des sections, il peut être décidé si les valeurs dimensionnelles doivent être tirées de la norme ou si des valeurs définies par l'utilisateur doivent être considérées pour la dimensionnement. Après la vérification des sections, les classes de durée d'action de la charge, les influences de la température et les conditions d'humidité du bois sont déterminées.

Pour la vérification du déversement, on indique les longueurs de référence des barres et ensembles de barres pertinents. La direction du flambement, un bombé et le type de poutre peuvent être considérés.

Si un dimensionnement en cas d'incendie doit être effectué, les faces exposées au feu peuvent ensuite être définies barre par barre ou par ensemble de barres.

Après le dimensionnement, les résultats sont affichés dans des tableaux clairs. Tous les valeurs intermédiaires (par exemple, les efforts internes déterminants, les facteurs d'adaptation…) peuvent être consultés, rendant ainsi les vérifications transparentes. Les résultats sont présentés selon les cas de charge, les sections, les ensembles de barres et les barres. Si la vérification n'est pas satisfaite, les sections concernées peuvent subir un processus d'optimisation.

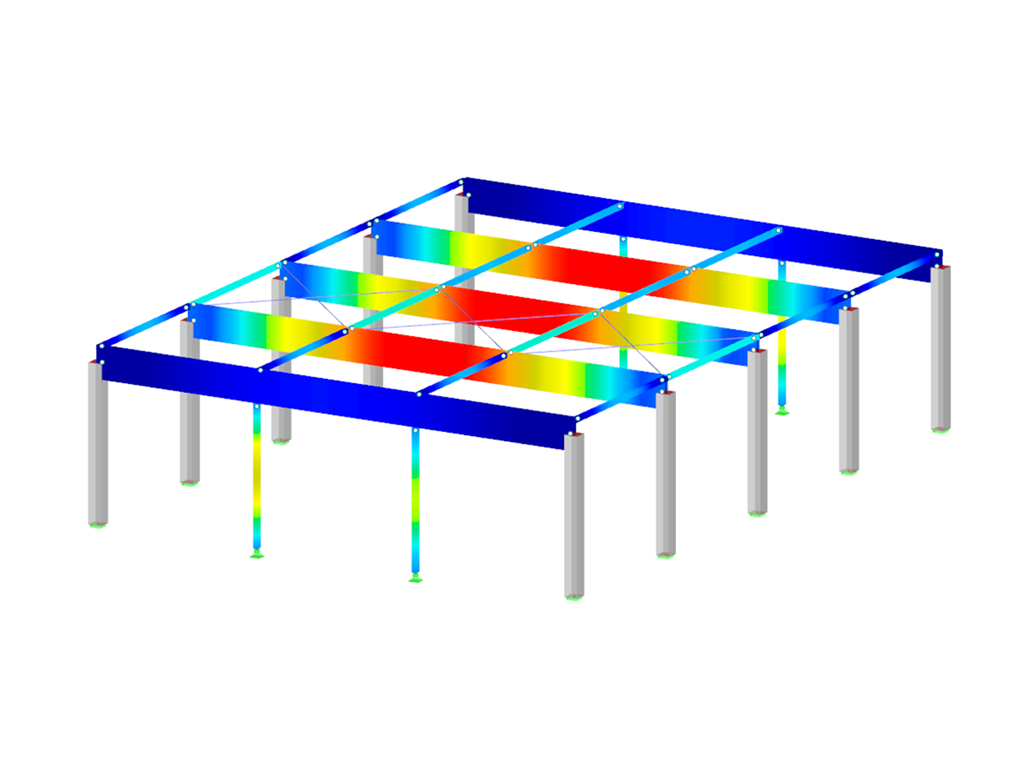

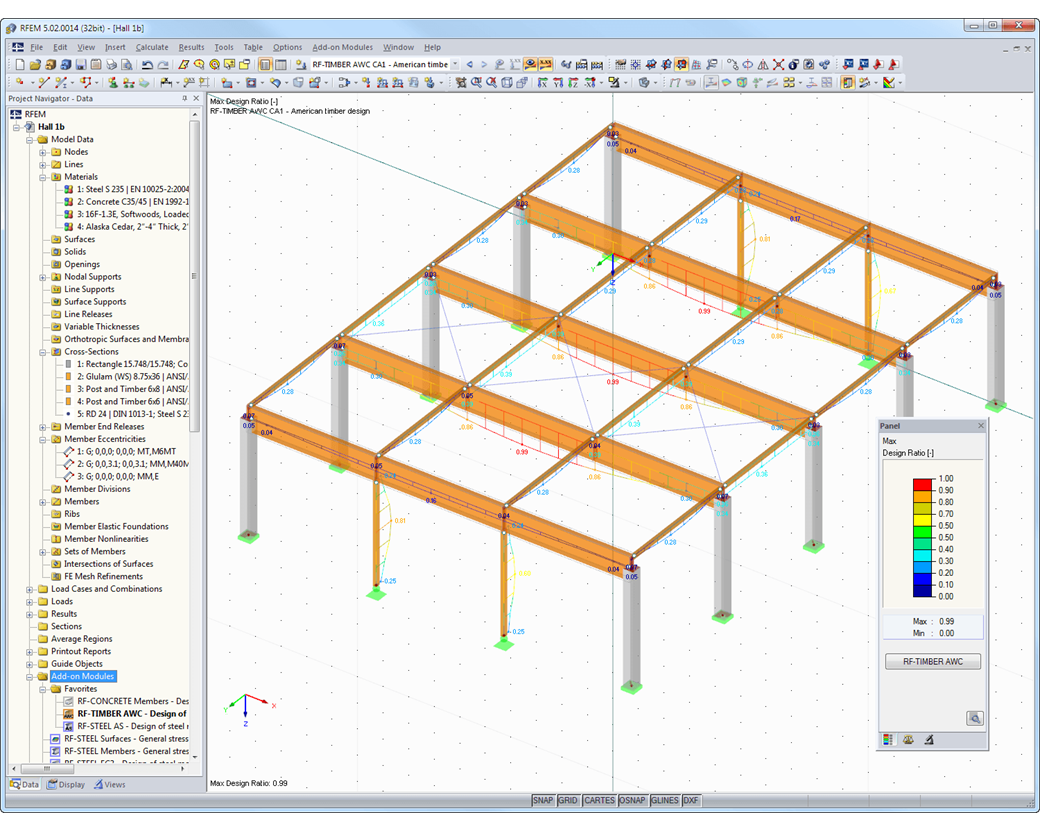

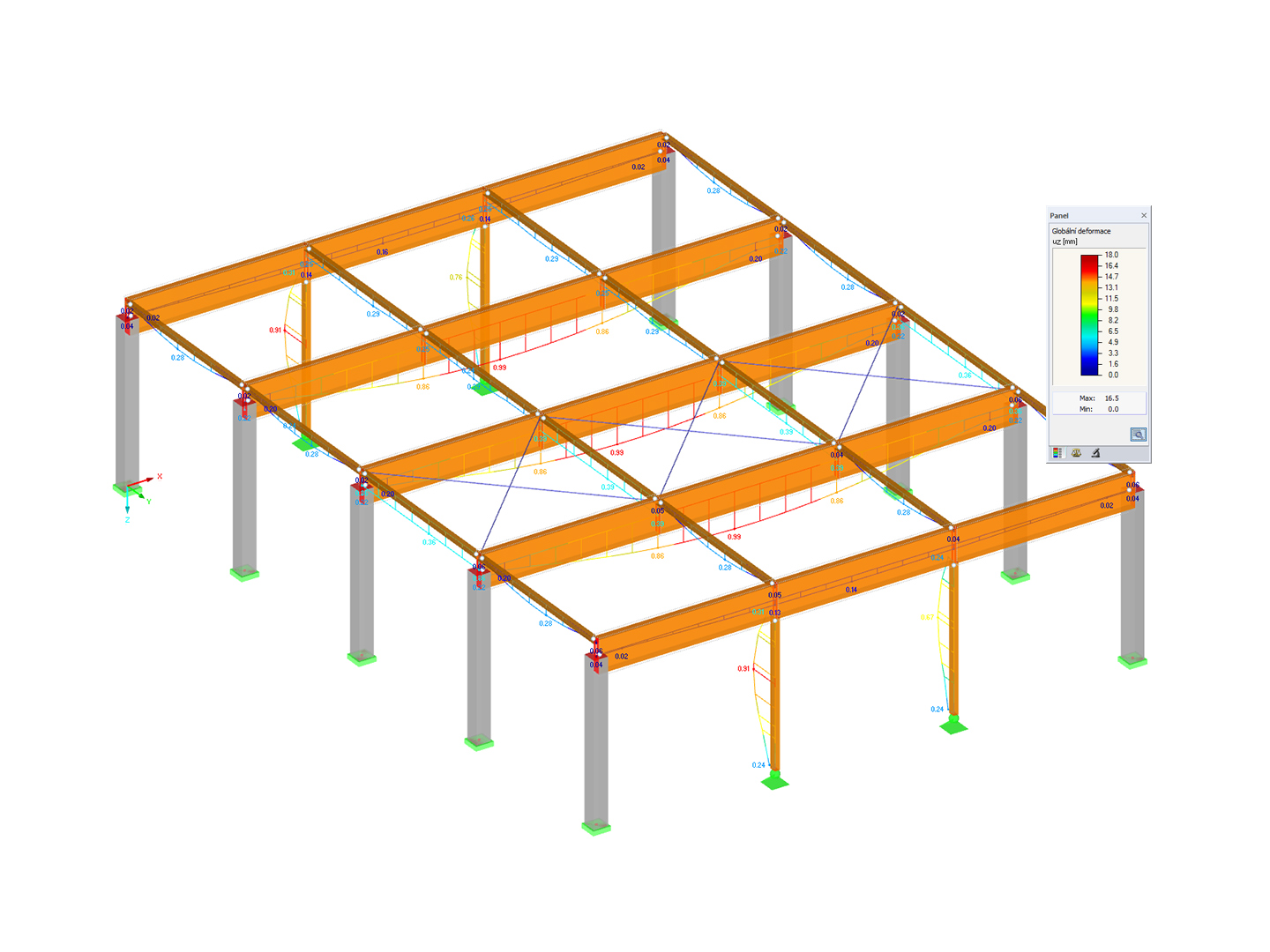

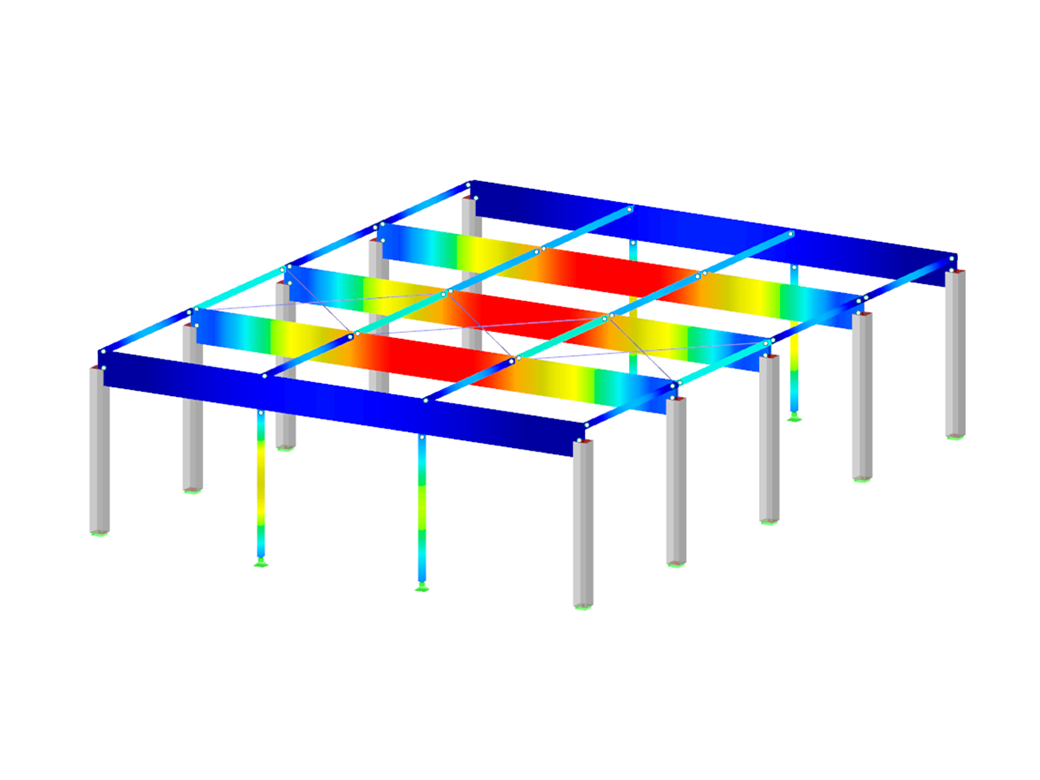

Le degré d'utilisation est représenté dans le modèle RFEM/RSTAB par des couleurs différentes. Ainsi, les zones critiques ou surdimensionnées peuvent être identifiées d'un coup d'œil. L'évaluation ciblée est également garantie grâce à la représentation des courbes de résultats sur la barre ou l'ensemble de barres.

Outre les données d'entrée et de sortie tabulaires, y compris les détails de dimensionnement, toutes les graphiques peuvent être intégrées dans le rapport d'impression. Cela garantit une documentation compréhensible et illustrative. Le contenu du rapport et le niveau de détail souhaité pour la sortie des différentes vérifications peuvent être sélectionnés de manière ciblée.
