RX-TIMBER Column

O RX-TIMBER Column é um software de cálculo estrutural autónomo para o dimensionamento de pilares de madeira de acordo com as normas EN 1995-1-1 (EC 5) ou DIN 1052:2008-12. Permite dimensionar vários tipos de pilares, oferece uma extensa biblioteca de materiais e opções de configuração detalhadas para verificações da resistência ao fogo.

Outras funções incluem a definição de deformações limite para as verificações do estado limite de utilização, a determinação de relações de dimensionamento e forças de apoio, bem como a geração de cargas de vento e neve. O software também fornece um relatório de impressão verificável.

Dimensionamento de pilares de madeira de acordo com a EN 995-1-1 (EC 5) ou DIN 1052:2008-12

Total de itens: 4

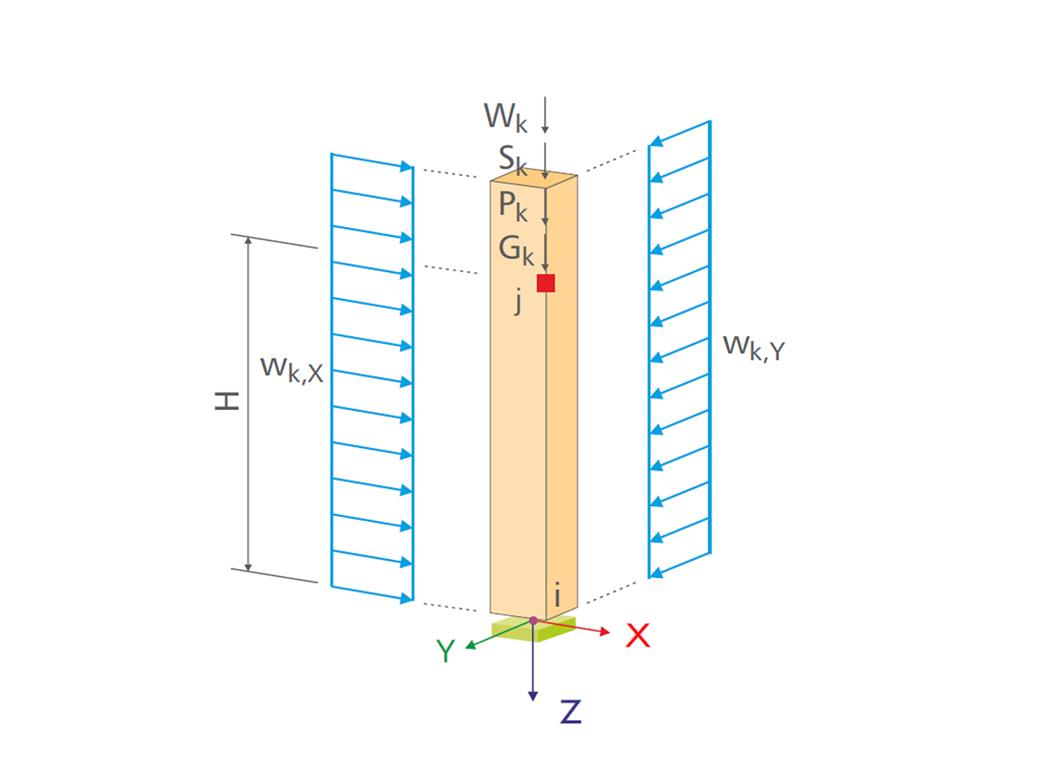

Eigenständiges Programm RX-HOLZ Stütze | Pilares

RX-TIMBER Column | Funções

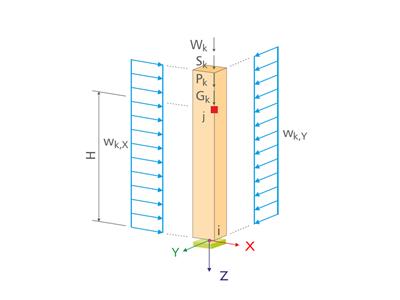

Dimensionamento dos seguintes tipos de pilar:
- Pilar biarticulado, opcionalmente com restrição elástica no topo ou na base
- Pilar só com um apoio, opcionalmente com restrição elástica na base
Entrada simples da geometria com gráficos úteis
Biblioteca de materiais extensa
Atribuição de estruturas portantes para classes de utilização e especificação de categorias de classes de utilização
Opção de configuração detalhada para a verificação da proteção contra incêndio
Especificação da deformação limite para a verificação do estado limite de utilização
Determinação de quocientes de verificação, forças nos apoios e deformações
No EC 5 (EN 1995), estão de momento disponíveis os seguintes anexos nacionais:
DIN EN 1995-1-1/NA:2013-08 (Alemanha)
NBN EN 1995-1-1/ANB:2012-07 (Bélgica)
DK EN 1995-1-1/NA:2011-12 (Dinamarca)
SFS EN 1995-1-1/NA:2007-11 (Finlândia)
NF EN 1995-1-1/NA:2010-05 (França)
UNI EN 1995-1-1/NA:2010-09 (Itália)
NEN EN 1995-1-1/NB:2007-11 (Países Baixos)
ÖNORM B 1995-1-1:2015-06 (Áustria)
PN EN 1995-1-1/NA:2010-09 (Polónia)
SS EN 1995-1-1 (Suécia)
STN EN 1995-1-1/NA:2008-12 (Eslováquia)
SIST EN 1995-1-1/A101:2006-03 (Eslovénia)
CSN EN 1995-1-1:2007-09 (República Checa)
BS EN 1995-1-1/NA:2009-10 (Reino Unido)
Geração automática de cargas de vento e neve
Muitas reduções opcionais de acordo com a norma selecionada
Exportação direta de dados para o MS Excel
Idiomas do programa: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
Relatório de impressão com todas as verificações necessárias, disponível nos seguintes idiomas: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
Importação direta de ficheiros stp de diversos programas CAD

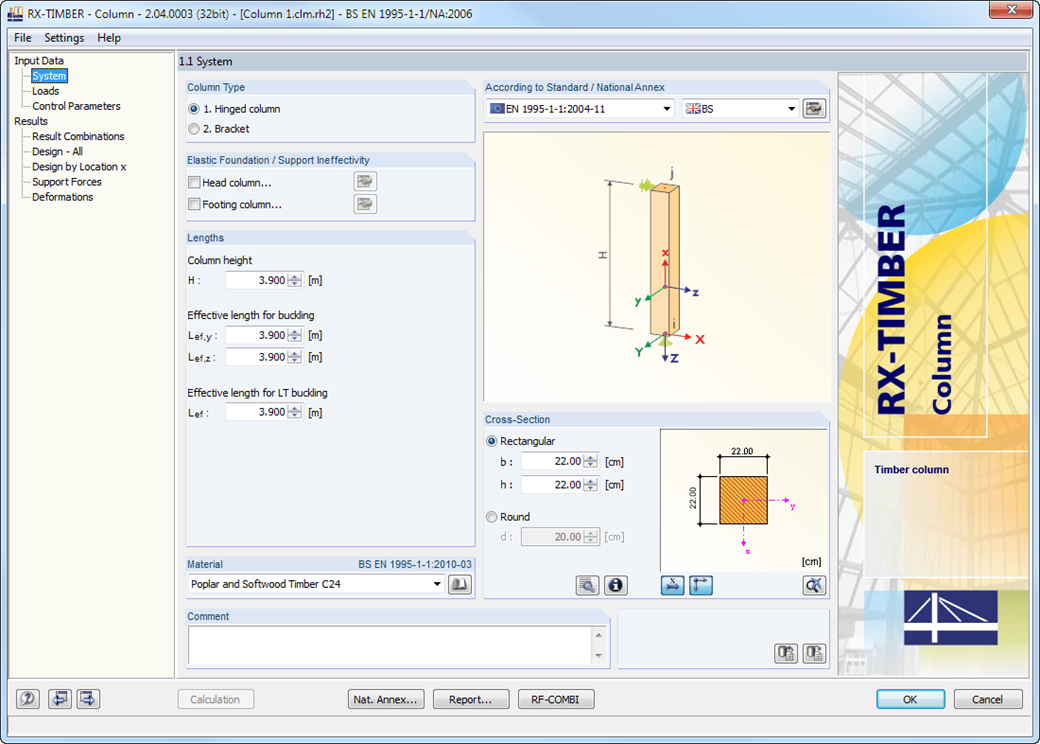

Mais sobre o RX-TIMBER Column | Entradas

Para a modelação do pilar, estão disponíveis várias opções. A entrada da geometria é auxiliada através de representações gráficas. As alterações são atualizadas automaticamente. Como material, pode ser selecionada numa biblioteca a classe de madeira desejada. À disposição estão as classes de resistência definidas na respetiva norma para madeira laminada colada, frondosa e conífera.

Existe ainda a possibilidade de gerar uma classe de resistência com parâmetros de material definidos pelo utilizador e assim expandir a biblioteca de materiais. Os casos de carga introduzidos são representados graficamente para controlo e combinados automaticamente.

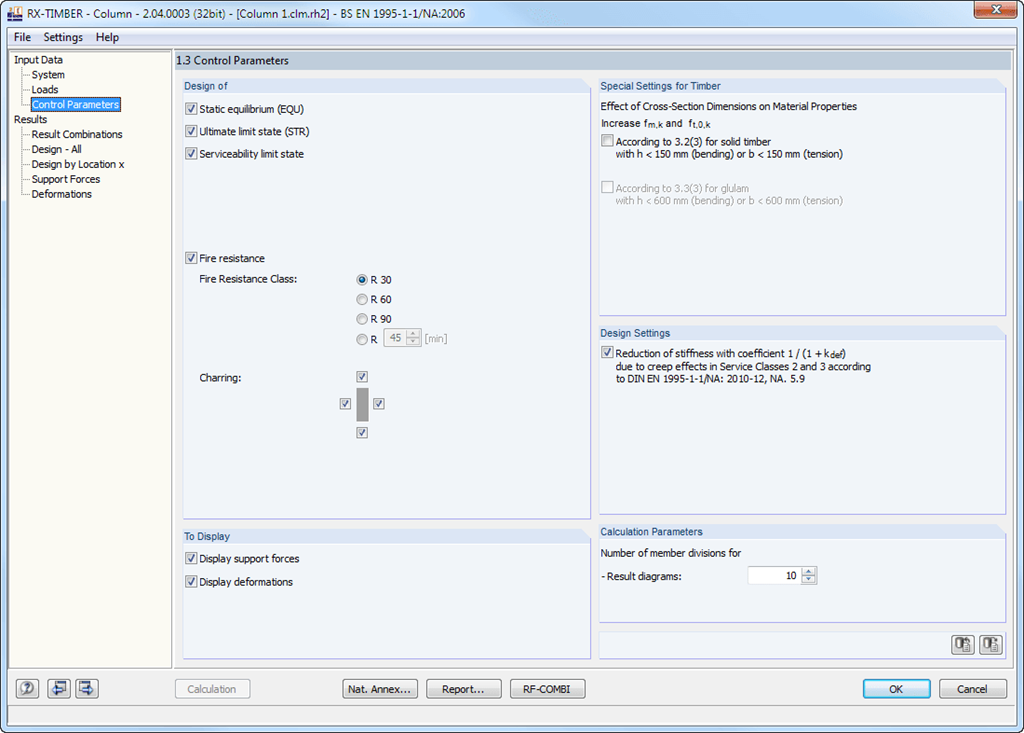

Mais sobre o RX-TIMBER Column | Cálculos estruturais

No módulo Column podem ser definidas as seguintes especificações para o cálculo:

Seleção das verificações a serem efetuadas (estados limite último e de utilização, resistência ao fogo)
Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
Definição dos parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado

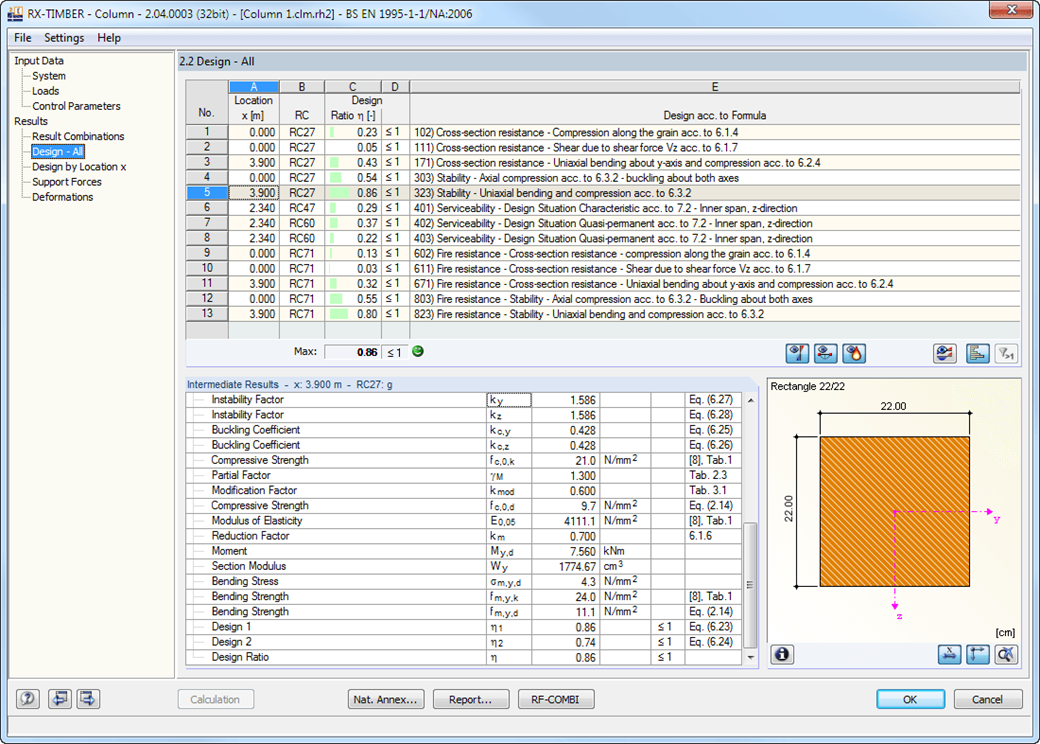

Mais sobre o RX-TIMBER Column | Resultados

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas.

Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar o diagrama de resultados de numa qualquer posição x da viga. Para tal, o RX-TIMBER Column pode representar as deformações, assim como os esforços internos individuais.

As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.
