RX-HOLZ Stütze

RX-HOLZ Stütze ist eine eigenständige Statiksoftware für die Bemessung von Holzstützen nach EN 1995-1-1 (EC 5) oder DIN 1052:2008-12. Sie ermöglicht Ihnen die Bemessung verschiedener Stützentypen, bietet Ihnen eine umfangreiche Materialbibliothek und detaillierte Einstellmöglichkeiten für Brandschutznachweise.

Weitere Funktionen umfassen die Festlegung von Grenzverformungen für Gebrauchstauglichkeitsnachweise, die Ermittlung von Nachweisquotienten und Lagerkräften, sowie die Generierung von Wind- und Schneelasten. Die Software bietet auch ein prüffähiges Ausdrucksprotokoll.

Bemessung von Holzstützen nach EN 1995-1-1 (EC 5) oder DIN 1052:2008-12

Gesamtanzahl: 4

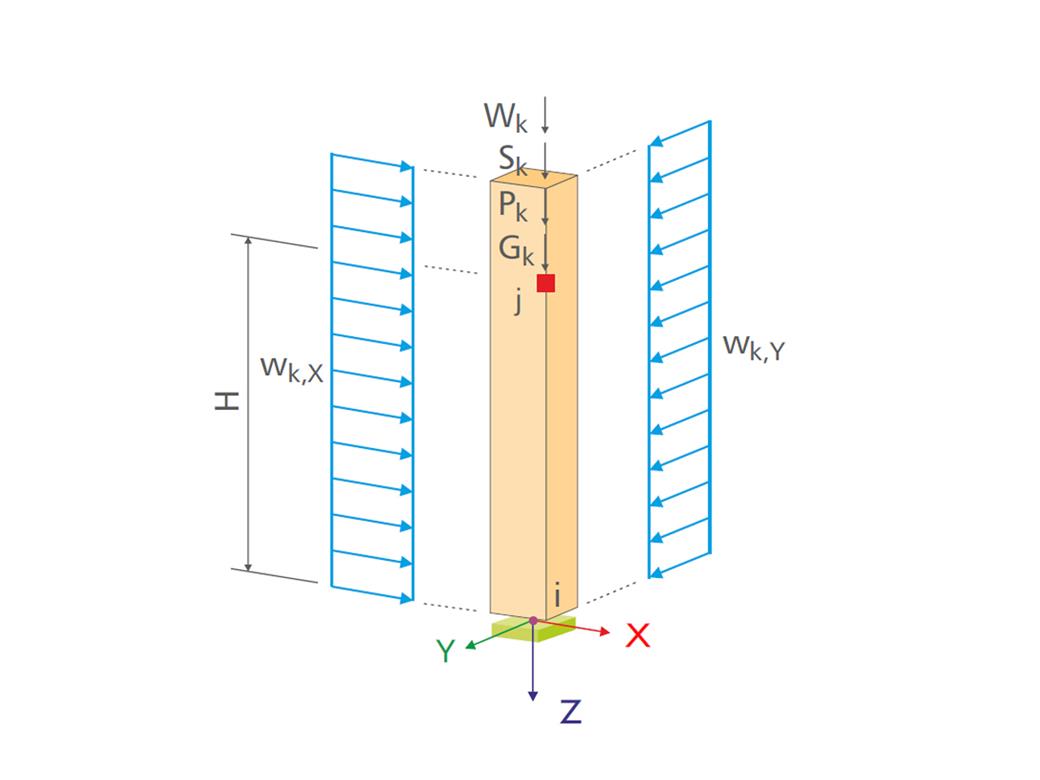

Eigenständiges Programm RX-HOLZ Stütze | Stützen

RX-HOLZ Stütze | Leistungsmerkmale

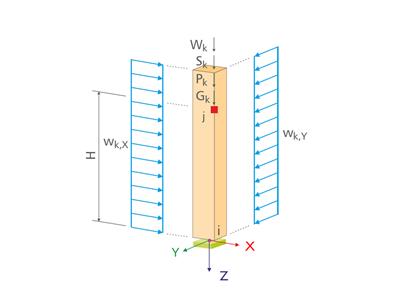

Bemessung folgender Stützentypen:
- Pendelstütze, optional mit elastischer Kopf- oder Fußeinspannung
- Kragstütze, optional mit elastischer Fußeinspannung
Einfache Geometrieeingabe mit unterstützenden Grafiken
Umfangreiche Materialbibliothek
Zuordnung des Tragwerks zu Nutzungsklassen und Spezifikation von Nutzlastkategorien
Detaillierte Einstellmöglichkeiten für den Brandschutznachweis
Festlegung der Grenzverformung für den Nachweis der Gebrauchstauglichkeit
Ermittlung der Nachweisquotienten, Lagerkräfte und Verformungen
Im EC 5 (EN 1995) stehen aktuell die folgenden Nationalen Anhänge zur Verfügung:
DIN EN 1995-1-1/NA:2013-08 (Deutschland)
NBN EN 1995-1-1/ANB:2012-07 (Belgien)
DK EN 1995-1-1/NA:2011-12 (Dänemark)
SFS EN 1995-1-1/NA:2007-11 (Finnland)
NF EN 1995-1-1/NA:2010-05 (Frankreich)
UNI EN 1995-1-1/NA:2010-09 (Italien)
NEN EN 1995-1-1/NB:2007-11 (Niederlande)
ÖNORM B 1995-1-1:2015-06 (Österreich)
PN EN 1995-1-1/NA:2010-09 (Polen)
SS EN 1995-1-1 (Schweden)
STN EN 1995-1-1/NA:2008-12 (Slowakei)
SIST EN 1995-1-1/A101:2006-03 (Slowenien)
CSN EN 1995-1-1:2007-09 (Tschechische Republik)
BS EN 1995-1-1/NA:2009-10 (Vereinigtes Königreich)
Automatische Generierung der Wind- und Schneelasten
Vielfältige optionale Reduzierungen nach der gewählten Norm
Direkter Datenexport zu MS Excel
Programmsprachen Deutsch, Englisch, Tschechisch, Italienisch, Spanisch, Französisch, Portugiesisch, Polnisch, Chinesisch, Niederländisch und Russisch
Prüffähiges Ausdrucksprotokoll mit allen erforderlichen Nachweisen. Als Ausgabesprachen stehen viele Sprachen zur Verfügung u. a. Deutsch, Englisch, Französisch, Italienisch, Spanisch, Russisch, Tschechisch, Polnisch, Portugiesisch, Chinesisch, Niederländisch.
Direkter Import von stp-Dateien aus diversen CAD-Programmen

RX-HOLZ Stütze | Eingabe

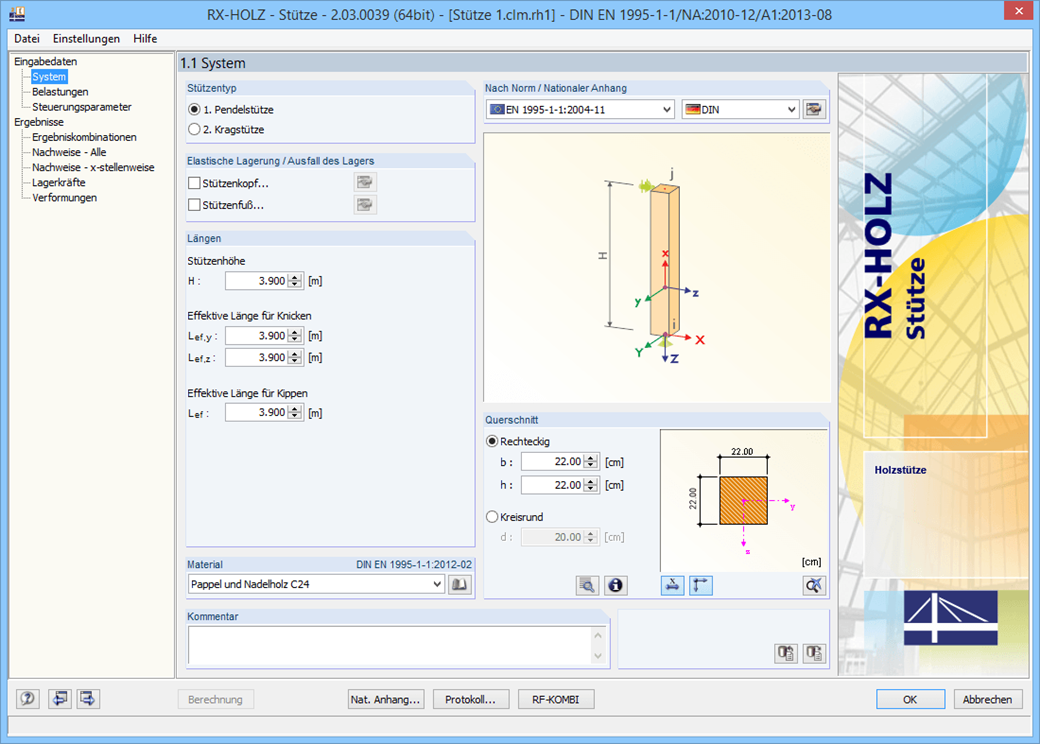

Zur Modellierung der Stütze stehen verschiedene Variationsmöglichkeiten zur Auswahl. Die Geometrieeingabe wird durch grafische Darstellungen unterstützt. Änderungen werden automatisch aktualisiert. Als Material kann die gewünschte Holzgüte aus einer Bibliothek ausgewählt werden. Zur Verfügung stehen die in der jeweiligen Norm definierten Festigkeitsklassen für Brettschichtholz, Laubholz und Nadelholz.

Weiterhin besteht für den Anwender die Möglichkeit, eine Festigkeitsklasse mit benutzerdefinierten Materialkennwerten zu generieren und somit den Umfang der Bibliothek zu erweitern. Die eingegebenen Lastfälle werden zur Kontrolle grafisch angezeigt und automatisch kombiniert.

RX-HOLZ Stütze | Bemessung

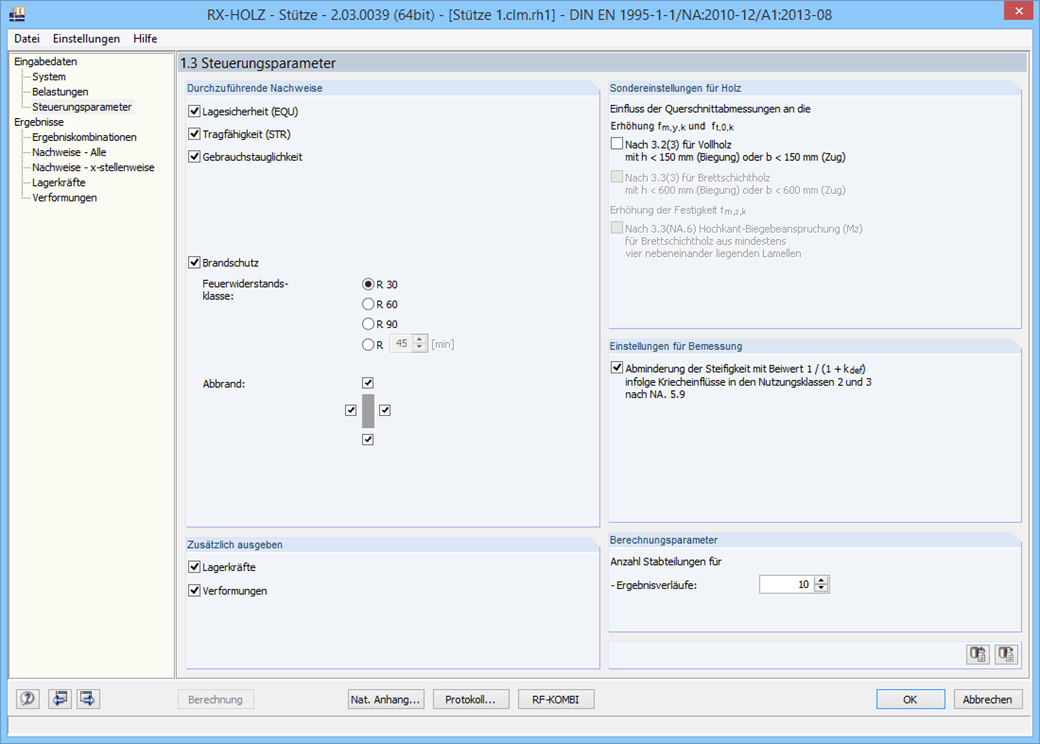

In RX-HOLZ Stütze können nachfolgende Berechnungsvorgaben eingestellt werden:

Auswahl der Nachweise, die geführt werden sollen (Tragsicherheit, Gebrauchstauglichkeit, Brandschutz)
Festlegung, ob die Lagerkräfte und Verformungen ausgegeben werden sollen oder nicht
Festlegung der Parameter für die Durchführung der Brandschutznachweise nach dem vereinfachten Verfahren

RX-HOLZ Stütze | Ergebnisse

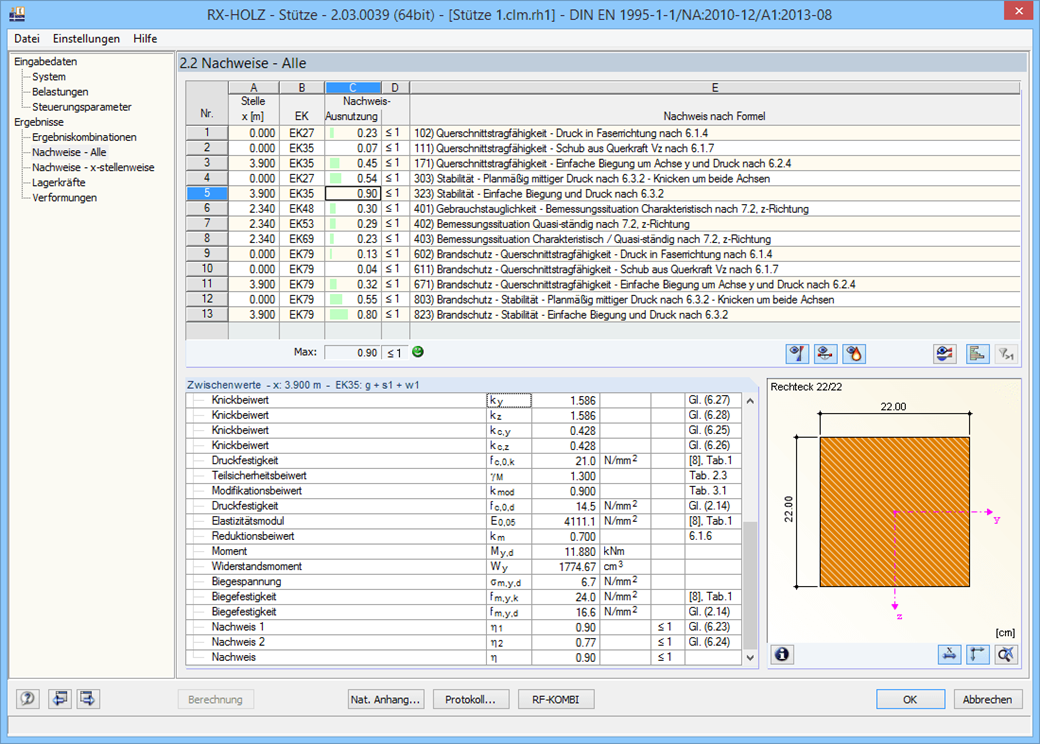

Nach der erfolgreichen Bemessung werden die geführten Nachweise mit allen erforderlichen Zwischenwerten, nach unterschiedlichen Kriterien geordnet, klar strukturiert und übersichtlich aufbereitet ausgegeben.

Da auch die Zwischenwerte im Detail ausgewiesen werden, sind alle Nachweise transparent. Den Ergebnisverlauf kann sich der Anwender an jeder beliebigen x-Stelle der Stütze anzeigen lassen. Hierbei können sowohl die Verformungen als auch die einzelnen Schnittgrößen dargestellt werden.

Die Nachweise mitsamt Bemessungsdetails und ausgewählte Ergebnisverläufe werden in ein Ausdruckprotokoll integriert, wodurch die nachvollziehbare und anschauliche Dokumentation gewährleistet ist. Der Anwender kann individuell festlegen, welche Daten aus der Berechnung im Ausdruck erscheinen sollen.
