RX-TIMBER Column

RX-TIMBER Column

RX-TIMBER Column es un software de análisis de estructuras independiente para el cálculo y dimensionamiento de pilares de madera según EN 1995-1-1 (EC 5) o DIN 1052:2008-12. Le permite diseñar varios tipos de pilares, proporcionando una amplia biblioteca de materiales y opciones de configuración detalladas para el cálculo de la resistencia al fuego.

Otras características incluyen la definición de deformaciones límite para las comprobaciones de diseño del estado límite de servicio, la determinación de las comprobaciones de diseño y esfuerzos en los apoyos, así como la generación de cargas de viento y nieve. El software también le permite crear un informe verificable.

RX-TIMBER Column

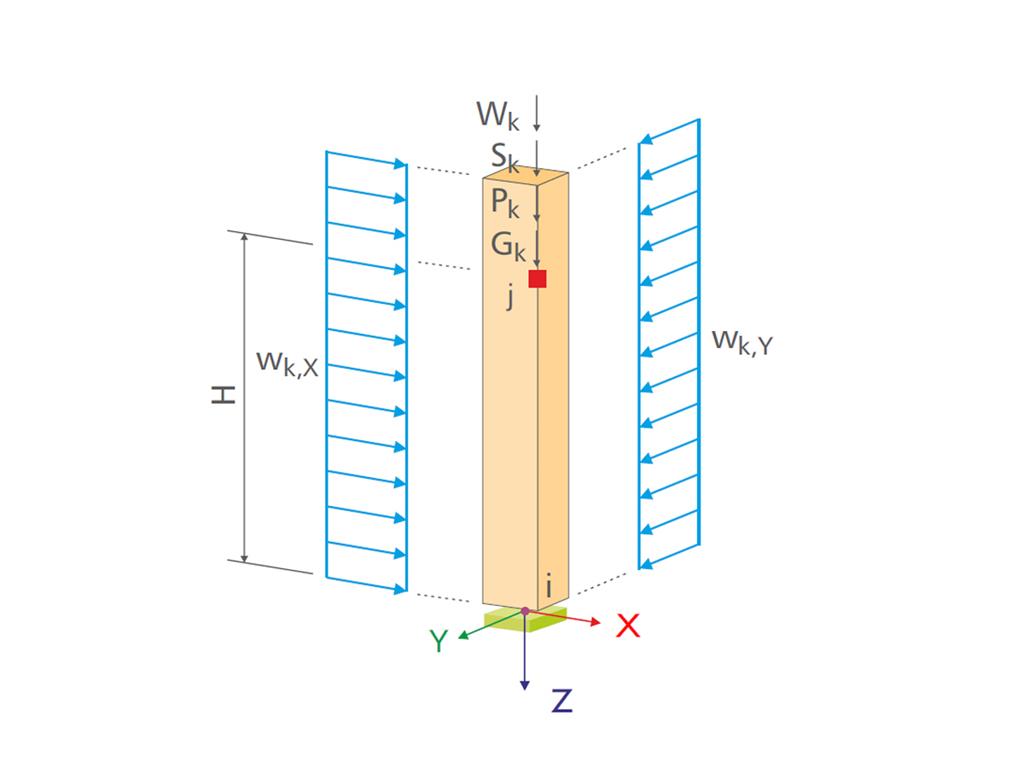

Eigenständiges Programm RX-HOLZ Stütze | Pilares

RX-TIMBER Column | Características

  • Cálculo de los siguientes tipos de pilares:
    • Pilar articulado, opcionalmente con coacción elástica de la cabeza o zapata
    • Ménsula, opcionalmente con coacción elástica de la zapata
  • Entrada de geometría simple con gráficos ilustrativos
  • Extensa biblioteca de materiales
  • Asignación de la estructura a clases de servicio y especificación de las categorías de clases de servicio
  • Configuración detallada del cálculo de la resistencia al fuego
  • Especificación de la deformación límite para el cálculo del estado límite de servicio
  • Determinación de razones de tensiones, esfuerzos en apoyos y deformaciones
  • Para el cálculo según EC 5 (EN 1995), están disponibles los siguientes Anejos Nacionales:
  • DE | Bandera DIN EN 1995-1-1/NA:2013-08 (Alemania)
  • Bandera de bélgica NBN EN 1992-1-1 ANB: 2010 (Bélgica)
  • Bandera de Dinamarca EN 1992-1-1 DK NA: 2013 (Dinamarca)
  • Bandera de finlandia SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
  • Bandera de francia NF EN 1992-1-1/NA: 2016-03 (Francia)
  • Bandera de italia UNI EN 1992-1-1/NA: 2007-07 (Italia)
  • Bandera de los países bajos NEN EN 1995-1-1/NB:2007-11 (Países Bajos)
  • Austria | Bandera ÖNORM B 1992-1-1: 2018-01 (Austria)
  • Bandera de polonia PN EN 1995-1-1/NA:2010-09 (Polonia)
  • Bandera de suecia SS EN 1995-1-1 (Suecia)
  • Bandera de eslovaquia STN EN 1995-1-1/NA:2008-12 (Eslovaquia)
  • Bandera de eslovenia SIST EN 1995-1-1/A101: 2006-03 (Eslovenia)
  • CS | Bandera CSN EN 1995-1-1: 2007-09 (República Checa)
  • EN-ES | Bandera BS EN 1995-1-1/NA:2009-10 (Reino Unido)
  • Generación automática de cargas de viento y nieve
  • Múltiples reducciones opcionales según la norma seleccionada
  • Exportación directa de datos a MS Excel
  • Idiomas del programa: inglés, alemán, checo, italiano, español, francés, portugués, polaco, chino, holandés y ruso
  • Informe verificable que incluye los todos los cálculos necesarios. Informe disponible en muchos idiomas, por ejemplo en inglés, alemán, francés, italiano, español, ruso, checo, polaco, portugués, chino u holandés.
  • Importación directa de archivos stp desde varios programas de CAD

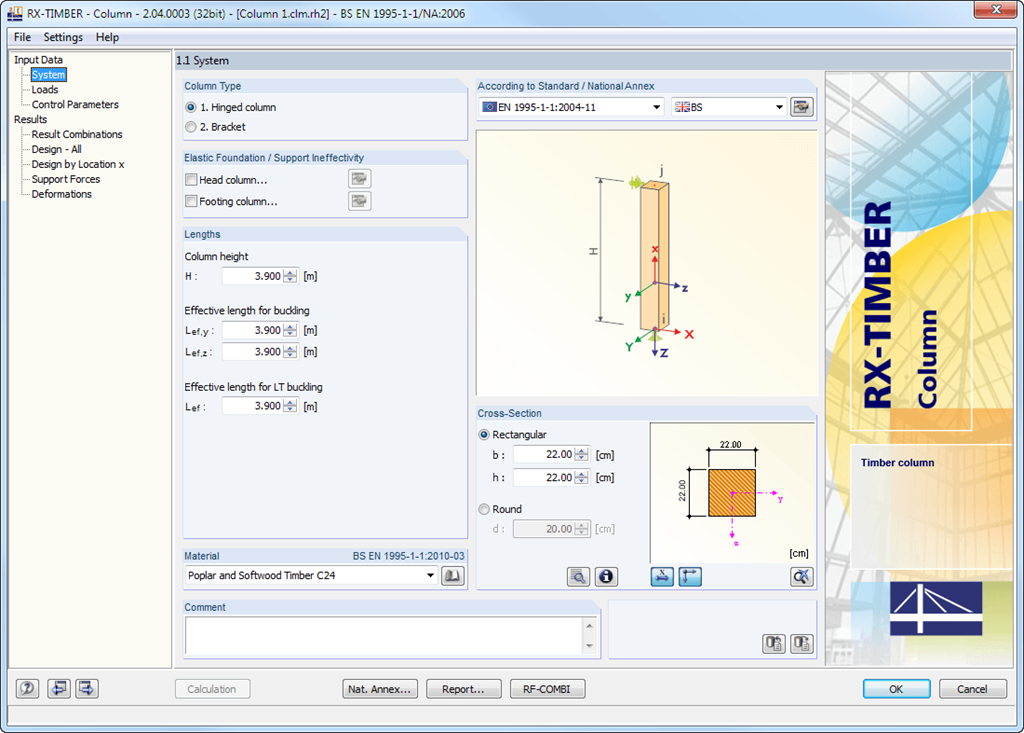

Maske 1.1 System

RX-TIMBER Column | Entrada de datos

Hay varias opciones disponibles para el modelado de pilares. Las representaciones gráficas facilitan la entrada de datos geométrica. Las modificaciones de la sección se actualizan automáticamente. La clase de madera relevante del material se puede seleccionar de la biblioteca de materiales. Las clases resistentes de madera laminada encolada, álamo y madera de coníferas están disponibles según se define en las normas respectivas.

Además, es posible generar una clase resistente con propiedades de material definidas por el usuario para ampliar la biblioteca. Los casos de carga introducidos se pueden comprobar gráficamente y combinar automáticamente en combinaciones de carga.

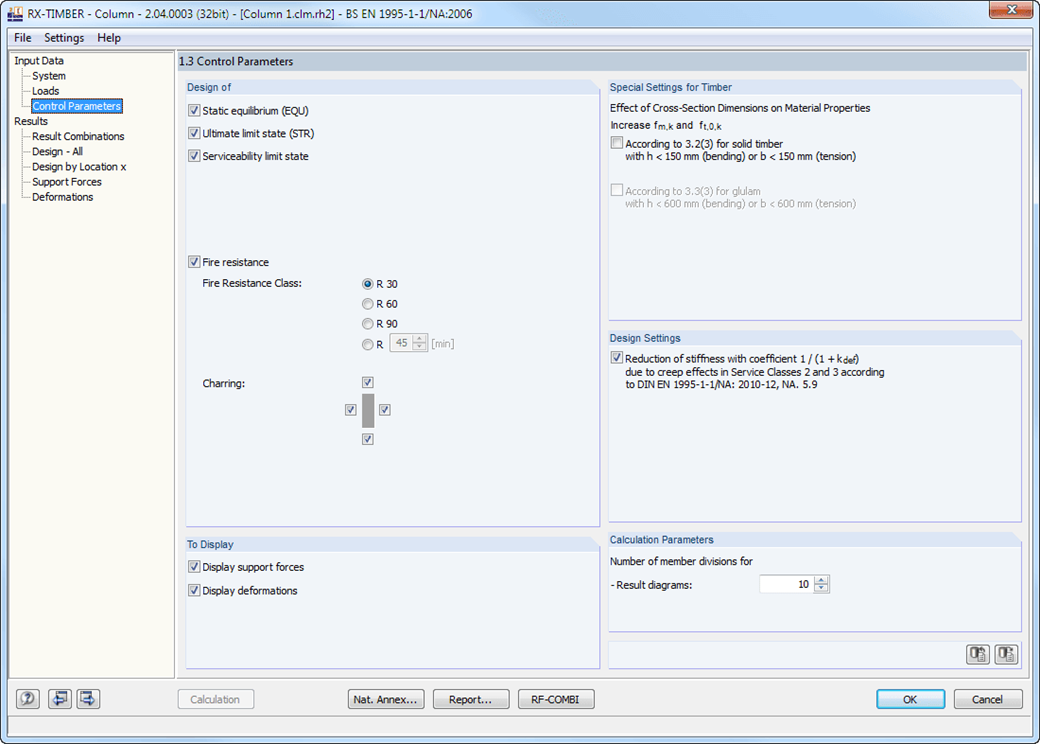

Maske 1.3 Steuerungsparameter

RX-TIMBER Column | Análisis estructural

En RX-TIMBER Column están disponibles las especificaciones de cálculo siguientes:

  • Selección de los cálculos a realizar (ELU, ELS, protección frente al fuego)
  • Opción para determinar los esfuerzos en los apoyos y deformaciones
  • Determinación de los parámetros para la protección frente al fuego según el método simplificado

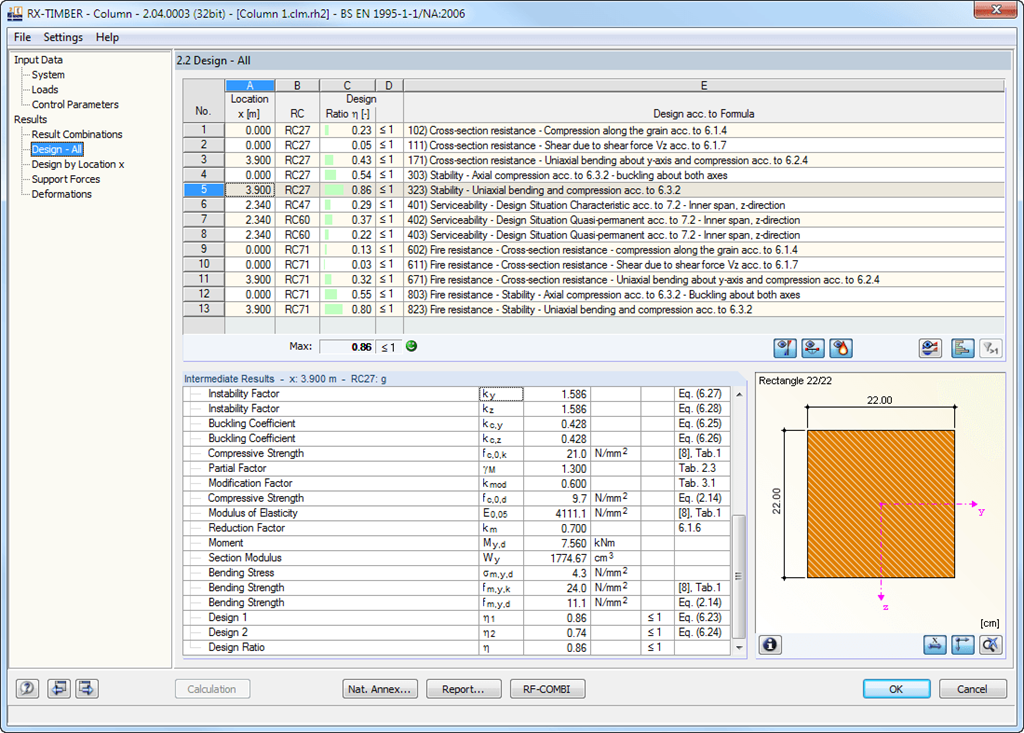

Maske 2.2 Nachweise - Alle

RX-TIMBER Column | Resultados

Después del dimensionado exitoso, las comprobaciones guiadas se presentan de manera clara y estructurada, ordenadas según diferentes criterios, y se muestran con todos los valores intermedios necesarios.

Dado que también se detallan los valores intermedios, todas las comprobaciones son transparentes. El usuario puede visualizar el desarrollo de los resultados en cualquier punto x del pilar. Aquí se pueden mostrar tanto las deformaciones como los esfuerzos internos individuales.

Las comprobaciones junto con los detalles del dimensionado y los desarrollos de resultados seleccionados se integran en un protocolo de impresión, garantizando así una documentación comprensible y clara. El usuario puede determinar individualmente qué datos del cálculo deben aparecer en la impresión.
