RX-TIMBER Column

RX-TIMBER Column to samodzielne oprogramowanie do analizy statyczno-wytrzymałościowej, służące do wymiarowania słupów drewnianych zgodnie z EN 1995-1-1 (EC 5) lub DIN 1052:2008-12. Umożliwia projektowanie słupów różnego typu, posiada obszerną bibliotekę materiałów oraz szczegółowe opcje ustawień dla obliczeń odporności ogniowej.

Inne funkcje obejmują definiowanie odkształceń granicznych dla obliczeń w stanie granicznym użytkowalności, określanie stopni wykorzystania i sił podporowych, a także generowanie obciążeń wiatrem i śniegiem. Oprogramowanie umożliwia również utworzenie weryfikowalnego raportu.

Wymiarowanie słupów drewnianych zgodnie z EN 1995-1-1 (EC 5) lub DIN 1052: 2008-12

Ogółem: 4

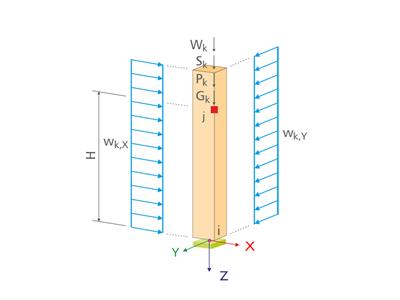

Eigenständiges Programm RX-HOLZ Stütze | Słupy

RX-TIMBER Column | Funkcje

Wymiarowanie następujących typów słupów:
- Słup przegubowy, do wyboru z sprężystym utwierdzeniem głowicy lub stopy
- Wspornik, opcjonalnie z sprężystym utwierdzeniem stopy
Proste wprowadzanie geometrii dzięki grafice
Obszerna biblioteka materiałów
Przypisanie konstrukcji do klas użytkowania i określenie kategorii klas użytkowania
Szczegółowe ustawienia obliczeń odporności ogniowej
Określenie odkształcenia granicznego dla obliczeń w stanie granicznym użytkowalności
Określanie stopni wykorzystania, sił podporowych i odkształceń
Dla obliczeń zgodnie z EC 5 (EN 1995) dostępne są następujące załączniki krajowe:
DIN EN 1995-1-1/NA:2013-08 (Niemcy)
NBN EN 1995-1-1/ANB:2012-07 (Belgia)
DK EN 1995-1-1/NA:2011-12 (Dania)
SFS EN 1995-1-1/NA:2007-11 (Finlandia)
NF EN 1995-1-1/NA:2010-05 (Francja)
UNI EN 1995-1-1/NA:2010-09 (Włochy)
NEN EN 1995-1-1/NB:2007-11 (Holandia)
ÖNORM B 1995-1-1:2015-06 (Austria)
PN EN 1995-1-1/NA:2010-09 (Polska)
SS EN 1995-1-1 (Szwecja)
STN EN 1995-1-1/NA:2008-12 (Słowacja)
SIST EN 1995-1-1/A101:2006-03 (Słowenia)
CSN EN 1995-1-1:2007-09 (Republika Czeska)
BS EN 1995-1-1/NA:2009-10 (Wielka Brytania)
Automatyczne generowanie obciążeń wiatrem i śniegiem
Wiele opcjonalnych redukcji zgodnie z wybraną normą
Bezpośredni eksport danych do aplikacji MS Excel
Języki programowania: angielski, niemiecki, czeski, włoski, hiszpański, francuski, portugalski, polski, chiński, holenderski i rosyjski
Weryfikowalny protokół wydruku zawierający wszystkie wymagane obliczenia. Raport dostępny w wielu językach; na przykład angielski, niemiecki, francuski, włoski, hiszpański, rosyjski, czeski, polski, portugalski, chiński i holenderski.
Bezpośredni import plików stp z różnych programów CAD

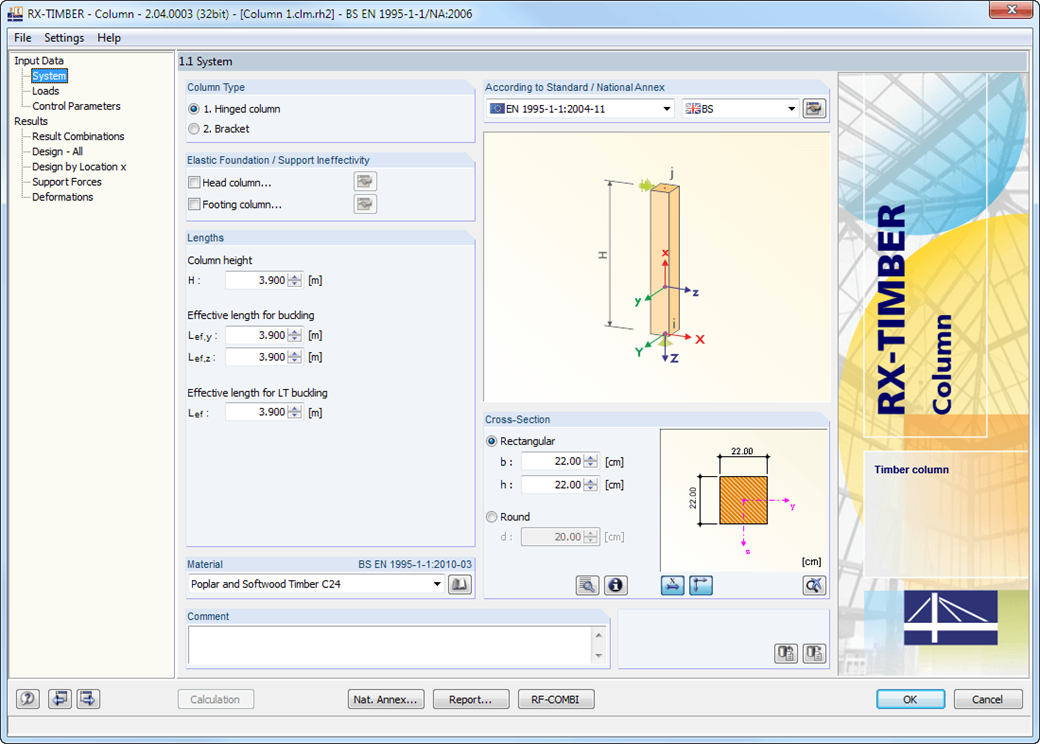

RX-TIMBER Column | Wprowadzanie danych

Słup można modelować na wiele sposobów. Wprowadzanie geometrii wspomagane jest przez graficzne zilustrowanie geometrii. Modyfikacje przekroju aktualizowane są automatycznie. Z bazy danych można wybierać żądany typ drewna. Dostępne są klasy wytrzymałości dla drewna klejonego warstwowo, topoli i drewna iglastego zgodnie z definicją zawartą w odpowiednich normach.

Ponadto w celu rozszerzenia biblioteki można wygenerować klasę wytrzymałości o właściwościach materiału zdefiniowanych przez użytkownika. Przypadki obciążeń można sprawdzać graficznie, a program automatycznie łączy je w kombinacje obciążeń.

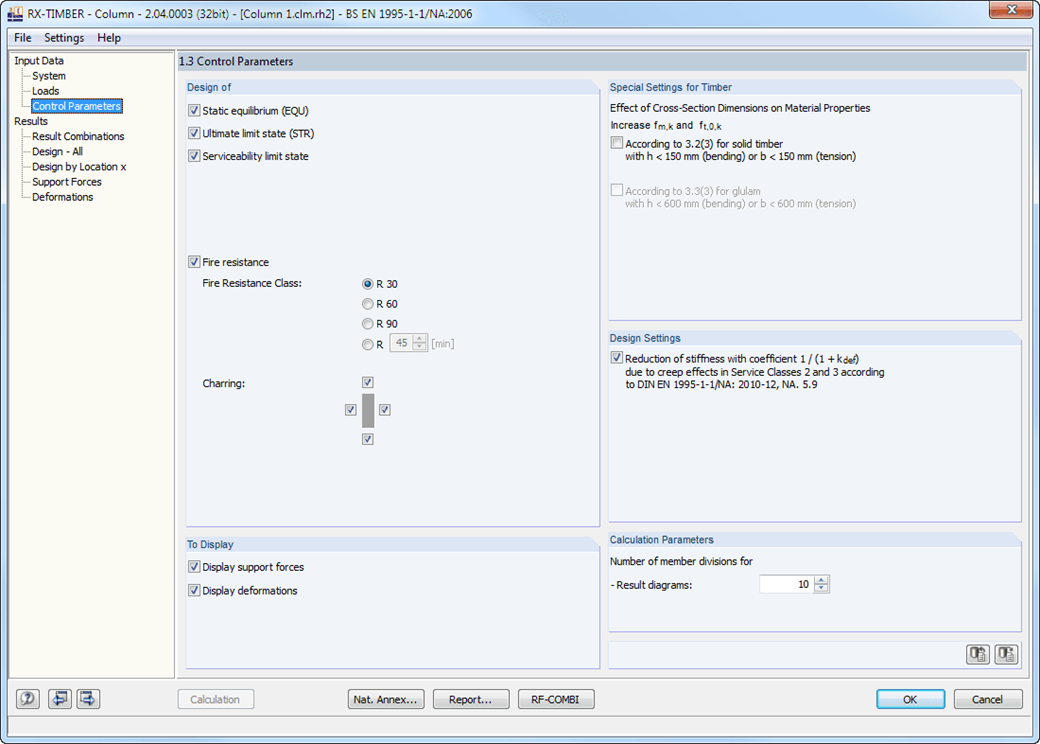

RX-TIMBER Column | obliczenia

W RX-TIMBER Column można wybrać następujące ustawienia dla obliczeń:

Wybór prowadzonych obliczeń (SGN, SGU, odporność ogniowa)
Wybór, czy zostaną określone siły podporowe i deformacje
Określanie parametrów dla obliczeń odporności ogniowej według metody uproszczonej

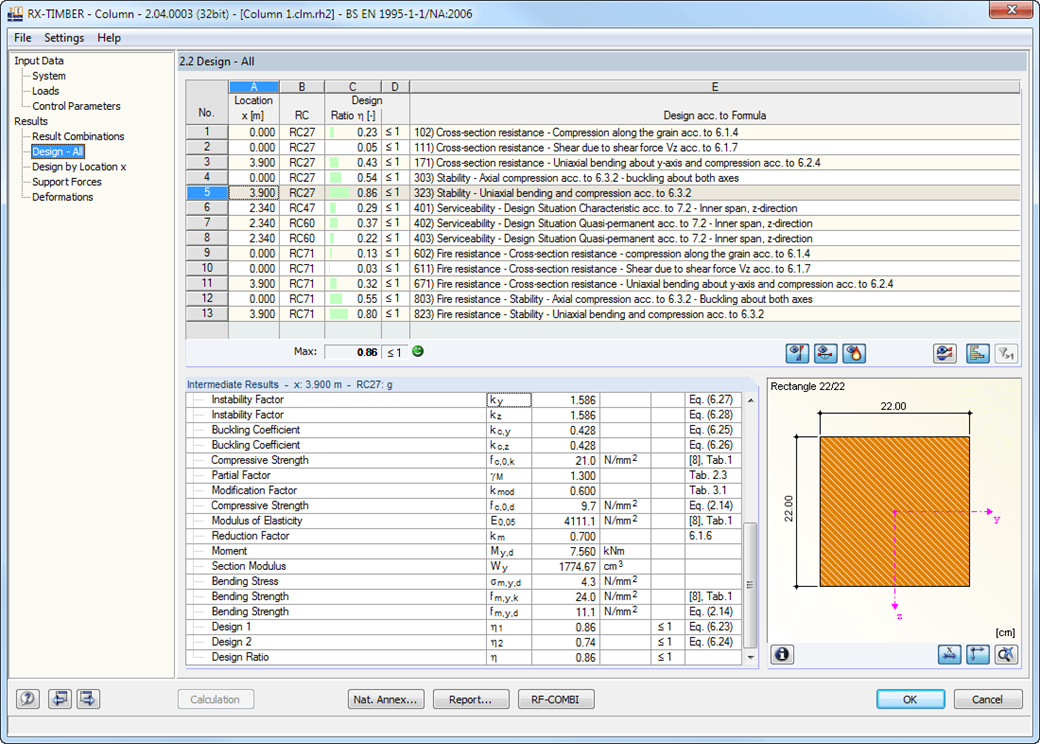

RX-TIMBER Column | Wyniki

Po zakończeniu obliczeń wyniki obliczeń wraz ze wszystkimi wymaganymi wartościami pośrednimi są wyświetlane w przejrzyście ułożonych tabelach, posortowanych według różnych kryteriów.

Ponieważ program wyświetla wartości pośrednie w sposób szczegółowy, zapewniona jest przejrzystość wszystkich obliczeń. Ponadto można wyświetlić rozkład wyników dla każdego miejsca x kolumny. W ten sposób można wyświetlić zarówno odkształcenia, jak i poszczególne siły wewnętrzne.

Obliczenia ze szczegółami obliczeń i wybranymi wykresami wyników można dodawać do protokołu wydruku, dzięki czemu dokumentacja jest przejrzysta. Można wybrać, które dane z obliczeń zostaną uwzględnione w wydruku.
